HOME > 製品情報 > 検索結果一覧 > ユニバーサル回転・速度計
ユニバーサル速度計【NEW】  前ページに戻る
充実機能、進化。ロングランTDP-39シリーズと上位互換。使い勝手そのままに性能アップ

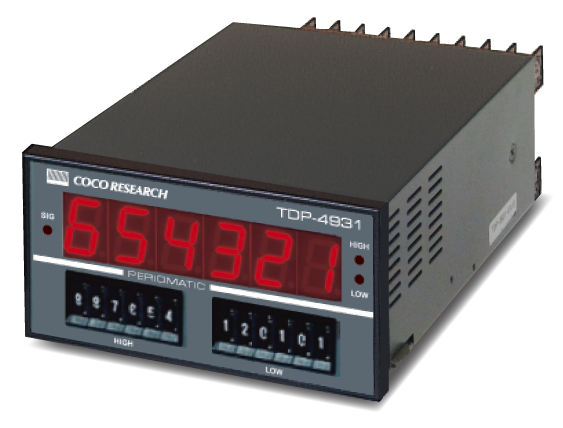

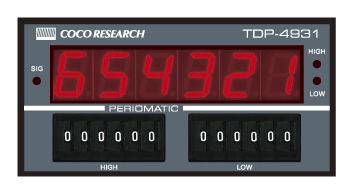

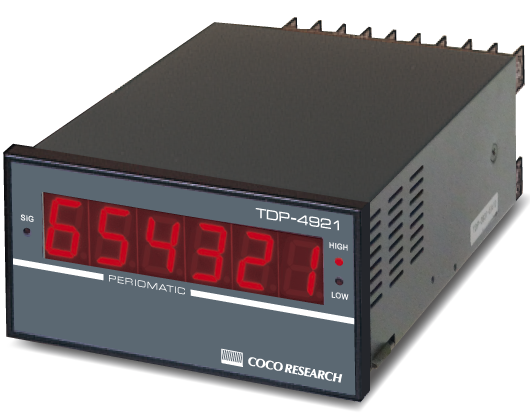

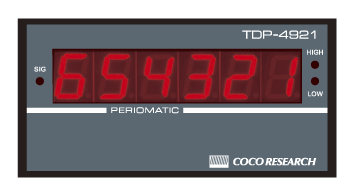

型式   TDP-4921/4931
各種センサからオープンコレクタ信号、有電圧パルス信号、交流信号などを入力し、周波数計、回転計、流量計、速度計などにご使用いただけます。エンコーダなどのA/B相信号、UP/DOWNセパレートパルス、方向信号も入力でき可逆計測が可能。2chコンパレータ出力を標準装備。オプションでアナログ出力、RS-485のデジタル通信も可能で、制御機器としてもご使用いただけます。39シリーズと比べ、入力周波数・入力分解能・アナログ出力更新時間・アナログ出力分解能などが向上し、設定ソフトLINKSHIPに対応しています。
主な仕様 外形寸法図 用途例 オプション カタログPDF 取扱説明書PDFダウンロード ソフトウェア お問合わせ
製品の特長
【標準仕様】
■さまざまな入力信号に対応【NEW】
 オープンコレクタ出力、接点パルス、電圧パルス、交流等の単相信号はもちろん、A/B相信号、
 加減算セパレートパルス、方向信号も入力できます。二相入力時は逆転計測が可能です。

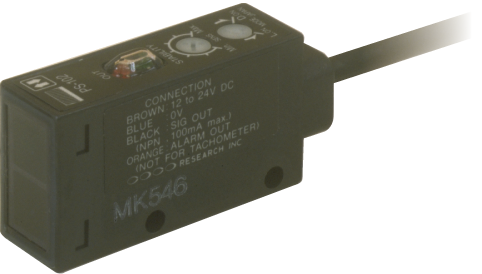

 磁気式ギア速度センサ、発電型電磁ピックアップ、流量センサ、ロータリエンコーダ、光電セン
 サ、リニアスケールなど、パルス出力のさまざまなセンサに対応します。

ココリサーチ製ギア速度センサ 流量センサ ロータリエンコーダ

■広範囲・高精度計測【NEW】
 入力周波数0.0006Hz〜4MHz(単相信号)/0.0006Hz〜1MHz(A/B相信号)をレンジ切替な
 く計測。
 入力分可能が26nsに、表示精度も5ppm±1デジットに向上しました。

■アナログ出力が高速・高精度に【NEW】
 アナログ出力(オプション)の分解能が16bitになり、出力更新時間も0.5msに向上しました。

■設定ソフトLINKSHIP対応【NEW】
 設定ソフトLINKSHIPで、設定値管理やレポート印刷ができます。
 主な機能:設定データを本器から読込/本器へ書込/PCへ保存/複数の設定データを照合/
 取扱説明書の表示
 ・対応OS:Windows7 / 8 /10 (32bit版/64bit版)



設定値リストの照合・印刷

■デュアルレンジ
 レイトを2種類設定でき、入力を切り替えて2つの用途に使用したり、1つのセンサで2種類の
 単位を表示できます。

■2chコンパレータ出力標準装備
 2chのコンパレータ出力を標準装備しています。出力はAC/DC両用のフォトモスリレー無接点を
 採用しているためチャタリングがなく、シーケンサやコンピュータの入力にも適しています。

■各種平均機能
 分周、時間平均、移動平均機能で、計測をさらに理想形にサポートします。

■3種のホールド機能
 現在値・最小値・最大値のいずれかを選択し、表示・デジタル出力・アナログ出力(オプション)
 の値を保持します。

【現在値】
任意の時点での値を保持
【最小値】
最小値を検出するたび保持
【最大値】
最大値を検出するたび保持

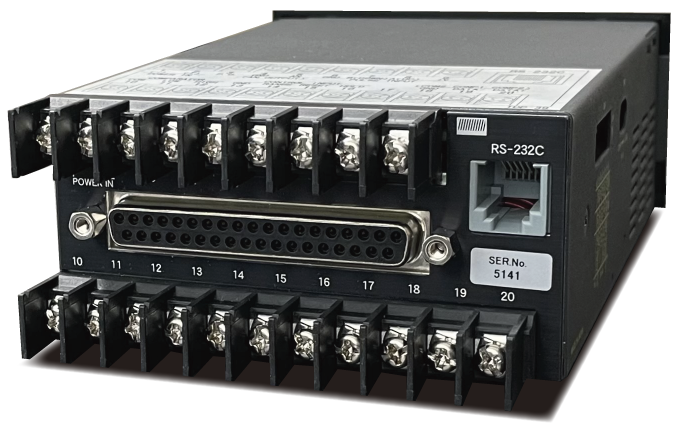

■RS-232C出力
 RS-232Cのデジタル出力でパソコンに表示データを転送できます。

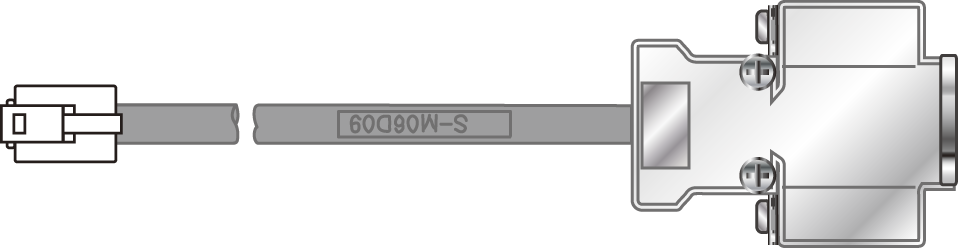

 ※別売のRS-232C通信ケーブル CSS-M06D09(D-SUB9ピン・ケーブル長さ 約2.5m)または
 CSS-M06D25(D-SUB25ピン ・ケーブル長さ 約2.5m)が必要です。


【オプション】
■コンパレータ2ch追加可能
 コンパレータ出力を2ch追加できるので、HIGH、LOWのコンパレータ出力が4chで可能です。

■アナログ出力4種類
 アナログ出力は0〜10V、1〜5V(0〜5V)、0〜±10V、4〜20mA(4〜20mA)の4種類から選べ、
 最速0.5ms更新で行うことができます。

■BCDパラレル出力
 BCDパラレル出力により、極性付き6桁パラレル信号をオープンコレクタ出力またはTTL、CMOS
 出力します。シーケンサ、大型表示器、デジタルプリンタへの接続が手軽に可能になります。
