HOME > 製品情報 > 検索結果一覧 > ユニバーサル回転・速度計
パルス積算(可逆)カウンタ  前ページに戻る
スケーリング機能付で4MHz。ロングランCNT-39と上位互換。
使い勝手そのままに 性能アップ

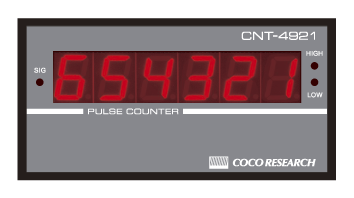

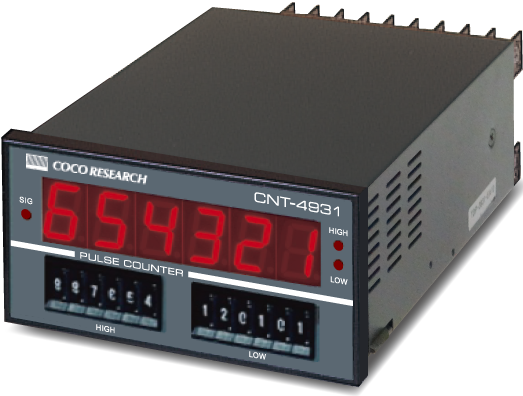

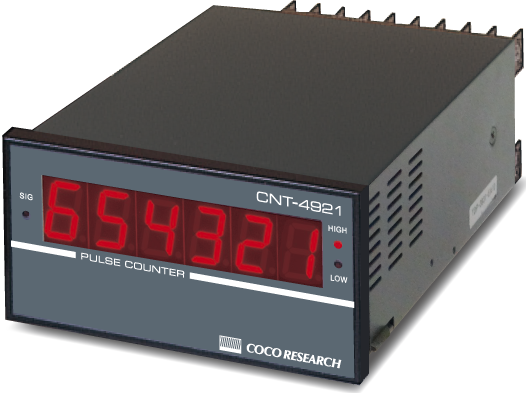

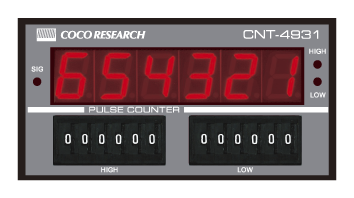

型式   CNT-4921 / 4931
CNT-49シリーズは、ロータリエンコーダやリニアゲージ、ワイヤー式エンコーダ、容積式流量センサなどパルス出力型センサとの接続により測長、角度、変位、積算流量表示など幅広くご使用いただけます。最高4MHzの入力周波数、A/B相パルス(1MHzまで入力可)に加え、新たに方向信号入力にも対応し、累積誤差のない可逆計測を実現。0.5ms更新の16bitアナログ出力など、多彩なオプションも備え、実験や工場制御ラインで威力を発揮します。
主な仕様 外形寸法図 用途例 オプション カタログPDF 取扱説明書PDFダウンロード ソフトウェア お問合わせ
製品の特長
【標準仕様】
■広範囲計測 【NEW】
 入力周波数 0〜4MHz(単相信号)/ 0〜1MHz(A/B相信号)をレンジ切替なく計測。

■さまざまな入力信号に対応【NEW】
 オープンコレクタ出力、接点パルス、電圧パルス、交流等の単相信号はもちろん、A/B相信号、
 加減算セパレートパルス、方向信号も入力できます。二相入力時は逆転計測が可能です。

 磁気式ギア速度センサ、発電型電磁ピックアップ、流量センサ、ロータリエンコーダ、光電セン
 サ、リニアスケールなど、パルス出力のさまざまなセンサに対応します。

ココリサーチ製ギア速度センサ 流量センサ ロータリエンコーダ

■スケーリング機能
 1パルスあたりの積算値を任意の値に設定・表示するスケーリング機能搭載。
 表示の小数点位置も任意に設定できます。

■6桁表示 2相4逓倍計測
 表示は6桁フルに使用できます。A/B相信号の場合は4逓倍計測します。

■2ch無接点出力コンパレータ
 2チャンネルのコンパレータ出力を標準装備しています。

■3つの動作は直接に制御
 外部制御入力は、プリセット、リセット、ホールドがあります。

■正逆方向をプログラム設定で切替
 A/B相信号のA相とB相の配線を入れ替えずに、計測の正逆方向をプログラム設定で切替可能。
 配線ミスや試験条件の変更にも設定変更だけで対応できます。

■RS-232C出力
 RS-232Cのデジタル出力でパソコンに表示データを転送できます。

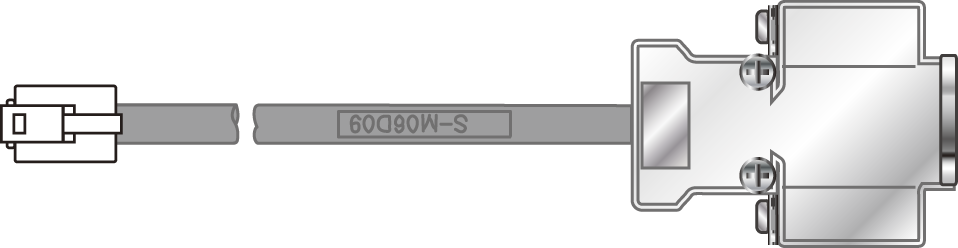

 ※別売のRS-232C通信ケーブル CSS-M06D09(D-SUB9ピン・ケーブル長さ 約2.5m)または
 CSS-M06D25(D-SUB25ピン ・ケーブル長さ 約2.5m)が必要です。

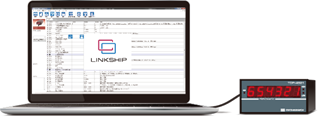

■設定ソフトLINKSHIP対応【NEW】
 設定ソフトLINKSHIPで、設定値管理やレポート印刷ができます。

 主な機能:設定データを本器から読込/本器へ書込/PCへ保存/複数の設定データを照合/
 取扱説明書の表示
 ・対応OS:Windows7 / 8 /10 (32bit版/64bit版)



設定値リストの照合・印刷

【オプション】
■アナログ出力が高速・高精度に
 分解能が16bitに、出力更新時間が0.5msに向上。
 出力は0〜10V、1〜5V(0〜5V)、0〜±10V、4〜20mA(4〜20mA)の4種類から選べます。

■BCDパラレル出力
  BCDパラレル出力により、極性付き6桁パラレル信号をオープンコレクタ出力またはTTL、CMOS
 出力します。シーケンサ、大型表示器、デジタルプリンタへの接続が手軽に可能になります。

■RS-485

■標準コンパレータ出力にさらに2ch追加
 コンパレータ出力を2ch追加できるので、HIGH、LOWのコンパレータ出力が4chで可能です。
