【標準仕様】
■入力周波数 0-4MHz（単相）/ 0-1MHz（A/B相）【NEW】レンジ切替不要。
■さまざまな入力信号に対応【NEW】
オープンコレクタ出力、接点パルス、電圧パルス、交流などの単相信号のほか、
A/B相、加減算セパレートパルス、方向信号も対応。2相入力時は逆転計測も可能。

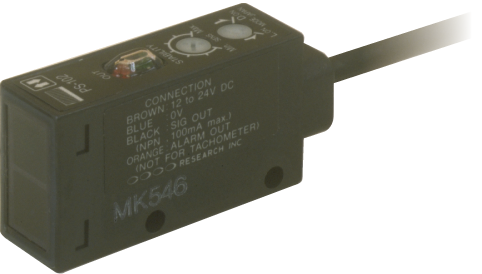

磁気式ギア速度センサ、発電型電磁ピックアップ、流量センサ、ロータリエンコーダ、光電センサ、リニアスケールなど、パルス出力の各種センサに対応します。
 |
 |
 |
| ココリサーチ製ギア速度センサ |
流量センサ |
ロータリエンコーダ |
■スケーリング
1パルスあたりの積算値や、表示の小数点位置も任意に設定

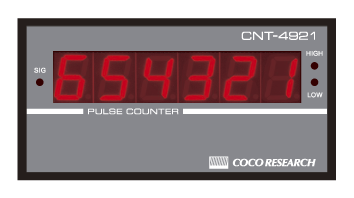

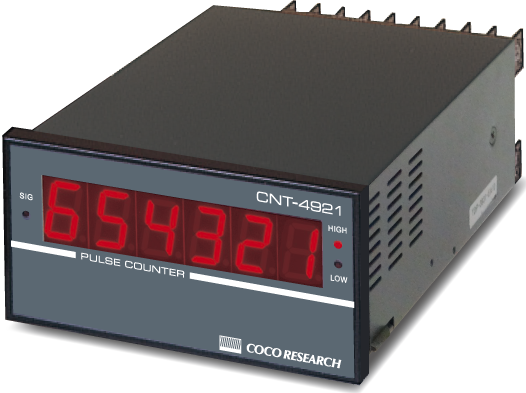

■フル6桁表示、2相4逓倍計測
A/B相信号の場合は4逓倍計測可能
■2ch無接点出力コンパレータ標準装備
■外部制御
プリセット、リセット、ホールドをダイレクトに制御
■正逆方向をプログラム設定だけで切替可能、配線入替不要（A/B相）
配線ミスや試験条件の変更も、設定変更だけで対応できます。
■RS-232C出力
パソコンに表示データを転送したり、設定ソフトLINKSHIPの設定が可能。
※下記、RS-232C通信ケーブル(別売)が必要です。

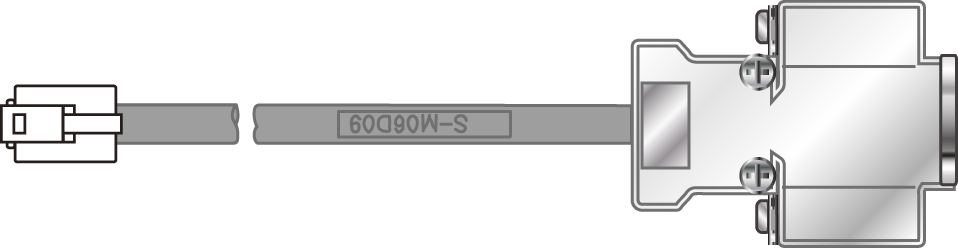

CSS-M06D09(D-SUB9ピン) または CSS-M06D25(D-SUB25ピン) いずれもケーブル長約2.5ｍ
※RS-232Cデータ連続出力対応については、お問い合わせ願います。

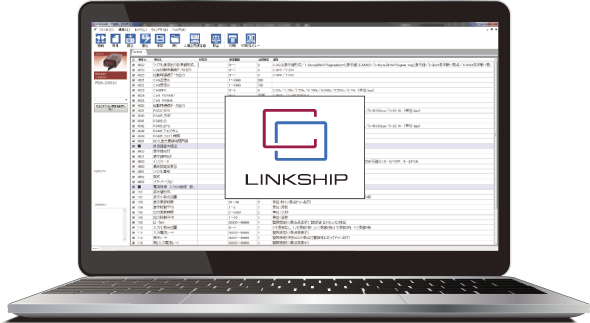

■設定ソフトLINKSHIPで、設定値管理やレポート印刷が可能【NEW】

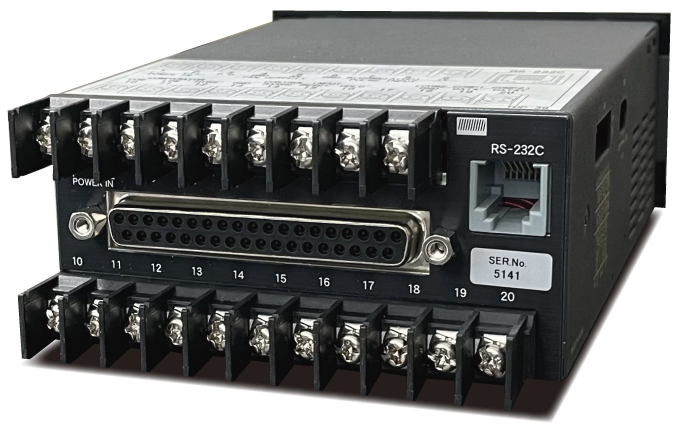

本体背面のRS-232C端子と、上記の通信ケーブル(CSS-M06など)でPC接続し、設定。
主な機能
設定データを本器から読込／本器へ書込／PCへ保存／複数の設定データを照合／
取扱説明書の表示 [対応OS] Windows7 / 8 /10 (32bit版/64bit版)
 |
 |
| 設定値リストの照合・印刷 |
|
【オプション】
■アナログ出力が高速・高精度に
分解能が16bitに、出力更新時間が0.5msに向上。
0-10V、1(0)-5V、±10V、4(0)-20mAの4種類から選べます。
■BCDパラレル出力
極性付き6桁パラレル信号をオープンコレクタ出力またはTTL、CMOS 出力。
シーケンサ、大型表示器、デジタルプリンタへの接続が手軽にできます。
■RS-485
■拡張コンパレータ出力 2ch
標準コンパレータ出力2chにさらに2ch追加でき、HIGH、LOWのコンパレータ出力が
最大で4ch可能。 |
