■は標準仕様（※は省略できます）
記載例 ：| �� | 単相・A/B相 | |
|
単相 | |
|
A/B相 | |
| �� | 入力信号 | |
|
汎用 | |
|
ラインドライバ | |
|
入力絶縁 |
| �� | センサ電源 | |
| �ζ�出力コネクタがJ3の場合のみ、HかLをご指定ください | ||
|
なし | |
|
12V | |
|
5V | |
| �� | アナログ出力 [オプション] | |
|
なし | |
|
0-10V | |
|
0-5V | |
|
±10V | |
|
±5V | |
|
4-20mA | |
| �� | デジタル通信 [オプション] | |
|
なし | |
|
CAN | |
|
RS-485 | |
|
RS-232C | |
|
イーサネット | |
|
警報2点 | |
| �� | 入出力コネクタ（配置は下記の表をご参照ください） | |
|
3.5mmピッチ8極端子台（入力+アナログ出力） |
|
|
BNC×2個（単相入力+アナログ出力） |
|
|
M8×2個（入力+アナログ出力） |
デジタル通信オプションと、入出力コネクタ：端子台[J1]、BNC[J2]、M8[J3] との組合せでお選びいただけます。 *［ ］内はオプション型式です
| 入出力コネクタ | |||
| デジタル通信 オプション |
[J1] 8極端子台 |
[J2] BNCコネクタ |
[J3] M8コネクタ |
| [S01] CAN [S03] RS-485 [S05] RS-232C [C2] 警報 |

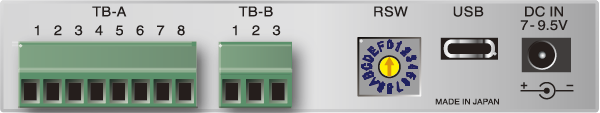

TB-A：センサ入力＋アナログ出力オプションTB-B：デジタル通信オプション |

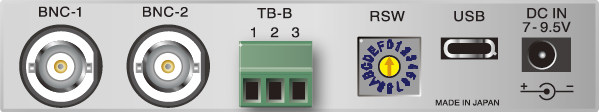

BNC-1：センサ入力（単相）BNC-2：アナログ出力オプション TB-B：デジタル通信オプション |

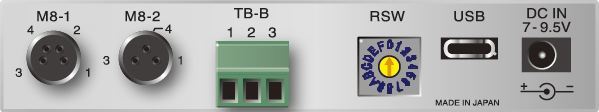

M8-1：センサ入力M8-2：アナログ出力オプション TB-B：デジタル通信オプション |
| [S06] イーサネット |

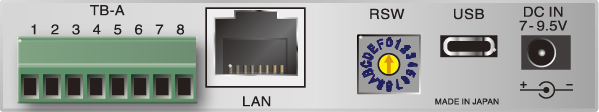

TB-A：センサ入力＋アナログ出力オプションLAN：デジタル通信オプション |
（お問合せください） |

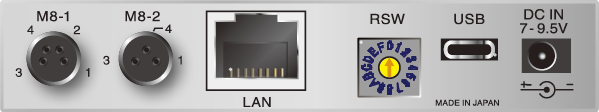

M8-1：センサ入力M8-2：アナログ出力オプション LAN：デジタル通信オプション |
| デジタル通信 なし |

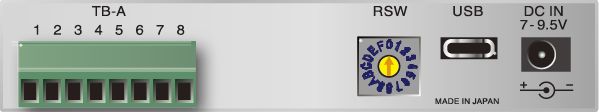

TB-A：センサ入力＋アナログ出力オプション |

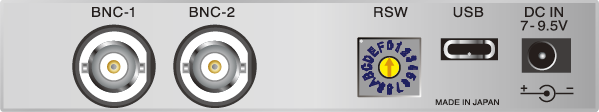

BNC-1：センサ入力（単相）BNC-2：アナログ出力オプション |
（お問合せください） |
[A]付属ACアダプタ用
[B]USB Type-C
[C]簡易設定用デジスイッチ
[D]LANポートまたはデジタル通信用3極端子台
[E]信号入力・アナログ出力用8極端子台
[F]ポップアップBNC アナログ出力用
[G]ポップアップBNC 信号入力用
| 基本モデル(オプションなし) |
| 82,500円 |
| アナログ出力 |
| +12,600円 |
| デジタル通信(CAN/RS-485) |
| +9,200円 |
| コンパレータ(警報)出力2点 |
| +7,900円 |
| 入力絶縁 |
| +3,800円 |
| イーサネット |
| +13,600円 |
