| 出荷検査 |
| 性能検査 |
| 動作シミュレーション |
| 設備点検 |
船上で |
長距離伝送 |
 |
|
車載で |
非接触で |
| 入力 | |||
パルス(周波数)出力タイプのセンサ |
|||
ギアセンサ |
流量センサ |
 |
|
ロータリエンコーダ |
リニアエンコーダ |
||
| センサ用電源 ・12V/5V/その他 |
 |
||
| 演算（速度・周波数・周期・積算） ・測定：ペリオマチックTMB方式 ・移動平均 最大99 ・ローカット ・HOLD[現在値／最大値／最小値／変動幅最大値] ・積算リセット |
||
SPD-HD |
|
|
| 電源 ・単3電池4本 ・付属ACアダプタ |
設定 ・本体設定ボタン ・LINKSHIP（専用ソフト） ・外部設定器（PL-5A） |
|
| 出力 | |||||||
PC、PLC、ロガー、オシロ、表示灯など
   |
|||||||
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上
| SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
[オプション] 分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整
[標準] データロギング・設定
| 5Vロジック |
| ゼロクロス |
| NPNオープンコレクタ |
| 12Vロジック |
| カスタマイズ信号 |
| 入力絶縁 |
| A/B相入力 |
| ラインドライバ |
| トリガレベル 0-9.99V |
| ヒステリシス |
| プルアップON/OFF |
| 5V |
| 12V |
| その他の電圧 |
| > オプションと価格表を見る | ※2024年2月時点の価格です |
| 82,500円〜（税別） | 単相入力・表示・USB通信のみ |
| 98,900円〜（税別） | 単相入力＋絶縁・アナログ出力つき |
| 単3電池4本 |
| 付属ACアダプタ |
本体設定ボタン
本体上面の4連ボタンで、即座に設定
PC+設定管理ソフト
LINKSHIP [無償]
外部設定器
PL-5A [別売]
[A]付属ACアダプタ用
[B]USB Type-C
[C]簡易設定用デジスイッチ
[D]LANポートまたはデジタル通信用3極端子台
[E]信号入力・アナログ出力用8極端子台
[F]ポップアップBNC アナログ出力用
[G]ポップアップBNC 信号入力用
8極 端子台 ＋ 3極 端子台＊1
8極 端子台＊1 ＋ LANポート
BNC
M8 ＋ 3極 端子台＊1
M8 ＋ LANポート

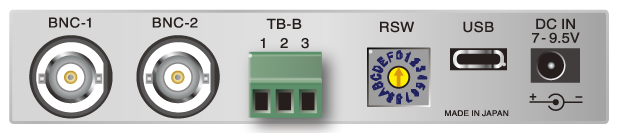

NEW BNC＊2 ＋ 3極 端子台＊1
例）BNCは信号入力とアナログ出力用、端子台はCAN出力用
*1:端子台はプラグ式です *2のBNCコネクタはポップアップBNCでなく、固定式コネクタとなります
| 仕様を見る> | 型式表・オプション・価格> |
| 名称 | ポケッタブル速度／積算計［切替式］ | |||||||||||||||
| 型式 | SPD-HD | |||||||||||||||
| 測定方式 | ぺリオマチックTMB方式（周期演算方式） |
|||||||||||||||
| 入力部 | ||||||||||||||||
| 入力点数 | 1点 | |||||||||||||||
| 入力周波数範囲 | 0.0006Hz - 1.0MHz | |||||||||||||||
| 入力分解能 | 約10.4ns (96MHz) | |||||||||||||||
| 入力信号 | 5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、入力カスタマイズ信号 | |||||||||||||||
| 入力方式 | 単相信号 2相信号(方向信号、UP/DOWN信号) | |||||||||||||||
| 汎用入力タイプ | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上(ヒステリシス小、中) ／ 0.3μs以上(ヒステリシス大) H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ： 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) 5kΩ： 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) |
|||||||||||||||
| 入力耐電圧 | ±30V ※汎用入力オプションは、入力と出力が非絶縁 |
|||||||||||||||
| ラインドライバ入力タイプ（オプション） | ||||||||||||||||
| 入力信号 | ラインドライバ信号 | |||||||||||||||
| 入力耐電圧 | ±25V（差動電圧） | |||||||||||||||
| 推奨ラインドライバ | AM26LS31 相当 | |||||||||||||||
| 終端抵抗 | 300Ω（標準仕様） ※ラインドライバ入力オプションは、入力と出力が絶縁 |
|||||||||||||||
| 2相（AB相）入力タイプ（オプション） 単相と2相（A/B）信号を切替可能。 単相入力時、入力レベル、トリガレベル他は2相信号に準じます | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上 H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ | |||||||||||||||
| 入力耐電圧 | ±30V |
|||||||||||||||
| 入力ローパスフィルタ | OFF／500Hz／5kHz／120kHz／800kHz | |||||||||||||||
| トリガエッジ | 立ち下がりエッジ | |||||||||||||||
| 入力コネクタ |
|
|||||||||||||||
| センサ用電源出力 | [H]オプション： DC＋12V±5％ 60mA max [L] オプション：DC ＋5V±5％ 150mA max ※M8 コネクタタイプは5V、12V のどちらかを指定 |
|||||||||||||||
| 演算部 | ||||||||||||||||
| 測定モード | 速度計 / 周波数計 / 周期計(秒単位のみ） / 積算計 [切替式] | |||||||||||||||
| 演算レート | 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定 | |||||||||||||||
| 分周比 | 1 - 60000 | |||||||||||||||
| 出力移動平均 | 1 - 99 | |||||||||||||||
| ダイナミック予測TM | 8段階 （連続予測、停止予測を含む） | |||||||||||||||
| 制御入力 | なし または1点 (型式による) | |||||||||||||||
| [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、リセット（積算)より設定 GNDに短絡でON、開放でOFF |
||||||||||||||||
| ローカット機能 | 設定値以下の速度で停止判定 |
|||||||||||||||
| 表示部 | ||||||||||||||||
| 表示器（数値表示） | 16 文字2 行 文字高6mm OLDE | |||||||||||||||
| 表示範囲 | 単相：0.00000 - 999999 A/B相：±999999 | |||||||||||||||
| 小数点位置 | プログラムモードにて設定： 桁数 0 - 5 | |||||||||||||||
| 表示精度 | 20ppm±1カウント以内 | |||||||||||||||
| 表示更新時間 | 0.1 - 9.9ｓ 0.1ｓ単位で設定可能 | |||||||||||||||
| 電源ON/OFF表示 | LED 内蔵電源スイッチ |
|||||||||||||||
| USB通信部 | ||||||||||||||||
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） | |||||||||||||||
| USB通信機能 | 設定値の書込・読込／測定値連続出力 | |||||||||||||||
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
| 一般事項 | ||||||||||||||||
| 使用温湿度範囲 | -10℃〜 +50℃ / 35〜85%RH （非結露） | |||||||||||||||
| 保存周囲温度 | -20 ℃〜＋65 ℃ | |||||||||||||||
| 電源電圧 | [標準] 単3電池1.5V× 4 (DC6V) 約8時間使用可 [ACアダプタ] 必ず付属品をお使いください |
|||||||||||||||
| 消費電力 | 3W以下 （本装置のみ。センサ電源出力は含みません。 センサ電源出力時は消費電流により持続時間が短くなります。） |
|||||||||||||||
| アイソレーション | 電源／その他の入出力 | |||||||||||||||
| 耐電圧 | 電源／その他の入出力 ： 各端子間 DC500V 1分間 | |||||||||||||||
| 外形寸法 | W94W×H32×D150mm | |||||||||||||||
| 付属品 | ACアダプタ、キャリングケース、単3形乾電池4本 (ケーブルは付属しません) |
|||||||||||||||
| CANオプション | ||||||||||||||||
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | |||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | |||||||||||||||
| 設定項目 | CAN送信ID、CAN受信ID | |||||||||||||||
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
| アナログ出力オプション | ||||||||||||||||
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | |||||||||||||||
| D/A変換方式 | DAC変換方式 | |||||||||||||||
| 出力分解能 | 16bit（50,000以上） | |||||||||||||||
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 | |||||||||||||||
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.3％ of FS@23℃ | |||||||||||||||
| 温度変動 | ±200ppm/℃ 以下 | |||||||||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | |||||||||||||||
| 出力更新時間 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
| 入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 |
|||||||||||||||
| Ethenet 通信オプション | ||||||||||||||||
| コネクタ形状 | RJ-45 (ネットワークインターフェース) Lantronix 社XPort | |||||||||||||||
| インターフェース | 100BASE-TX／10BASE-T(自動認識) 伝送速度規格:カテゴリー5／カテゴリー4 |
|||||||||||||||
| 通信仕様 | プロトコルTCP/IP 方式 Telnet 通信接続 | |||||||||||||||
| 出力更新時間 | USB通信に準じる 1 - 9999ms | |||||||||||||||
| 伝送通信互換 | DIX イーサネット Version2.0 IEEE 802.3 | |||||||||||||||
| LED 表示 | 100BASE-TX／10BASE-T | |||||||||||||||
| Link/Activity 表示 | 全2 重／半2重 (SSL/TLS やSSH などで暗号化された通信網はTelnet対処不可） |
|||||||||||||||
| RS-485オプション Modbus RTU対応もご相談ください | ||||||||||||||||
| 接続台数 | 32台（max） | |||||||||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | |||||||||||||||
| 通信方式 | 調歩同期式 | |||||||||||||||
| 通信規格 | RS-485 | |||||||||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | |||||||||||||||
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 | |||||||||||||||
| 通信コード | ASCII | |||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
|||||||||||||||
| コンパレータ（アラーム・警報）出力オプション | ||||||||||||||||
| 設定方法 | プログラムモードにて設定 | |||||||||||||||
| 出力数 | 0 - 4点 型式による | |||||||||||||||
| 出力形態 | 絶縁型無接点出力（フォトモスリレー） 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下／ [C1](1点)100Ω以下 |
|||||||||||||||
| 定格 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | |||||||||||||||
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）
|
|||||||||||||||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | |||||||||||||||
