高速アナログ出力付パルスカウンタ CNT-723 TO THE ENGLISH PAGE
0-2MHz積算計測 / 高速アナログ変換付 |
CAN出力オプション [CNT-723-CAN]
カウント値をCANインタフェースから出力。
7.6μs高速アナログ出力（±10V/±5V）
演算速度は3.5μs以内。
パルス入力からアイソレーション、演算、D/A変換、アナログ出力まで7.6μs以内の高速応答。
| LINEAR（リニア）カウンタ | RING（リング）カウンタ | MAG（マグニファイ） | ||
 |
 |
 |
||
| アナログ出力のフルスケール値を自由に設定。 最長±47bitカウント、長時間の耐久試験にも。 |
0と360など、任意設定した2数値間を繰り返し計測。 |
ターゲット角度に対するズレを拡大して計測可能。 例えば5°で停止させる場合、中心値を5°、 許容値をアナログフルスケール値に設定し、この間を拡大計測できます。 詳密な角度実験に最適です。 |
3種類の表示方法
| カウント／測長 | 回転回数＋角度小数点 | 回転回数＋度分秒 | ||
 |
 |
 |
||
| 上段：フルスケール 下段：カウント値 |
上段：フルスケール |
上段：フルスケール 下段：カウント値[回転回数]r[角度・分・秒] |
リセット・Zリセット
ゼロリセットと任意の設定値へのリセットが、ボタン操作やリセット信号、EIA-574(RS-232C)で可能。
Z相などのエッジでリセットでき累積誤差がありません。
キーロック
誤操作防止。長時間の耐久試験にも安心です。
EIA-574(RS-232C）通信
カウント値読込・リセット、設定変更。

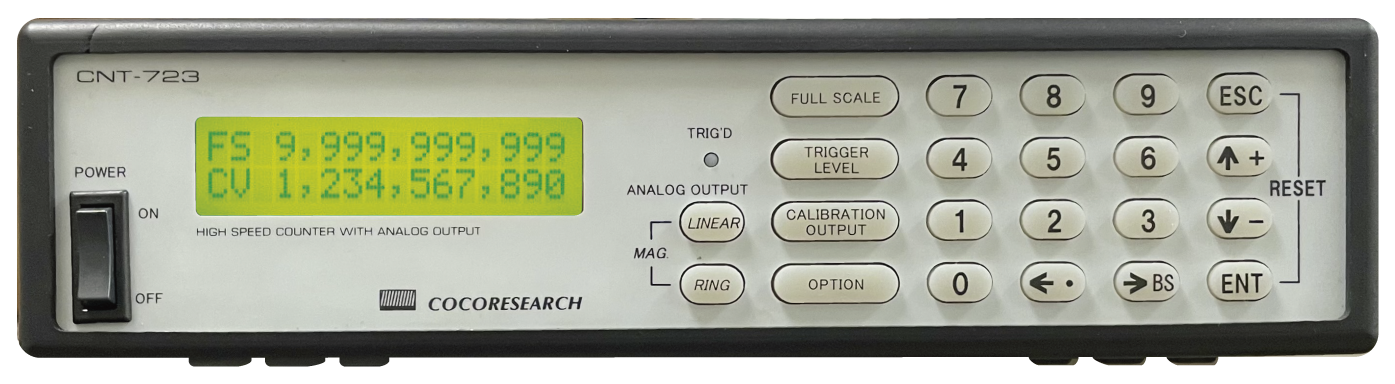

前面

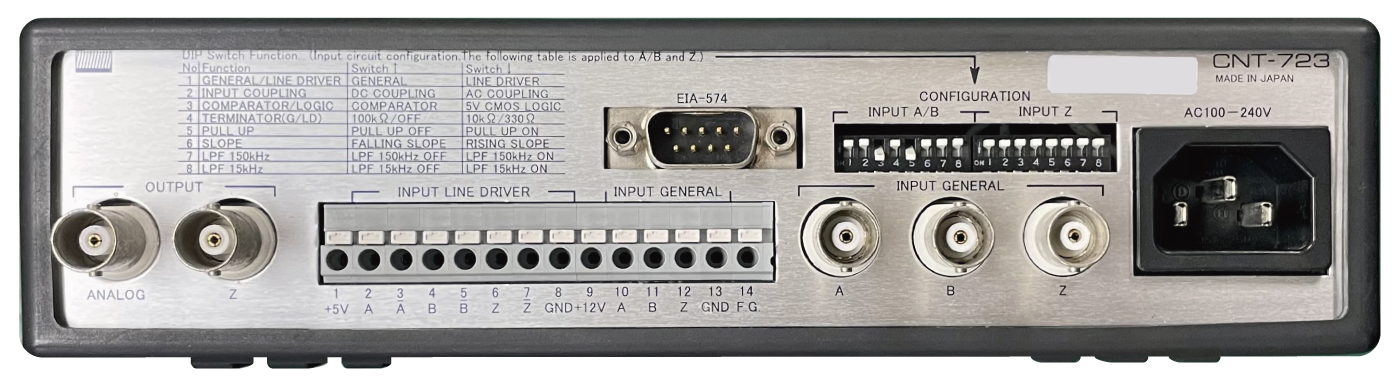

背面
*細部は仕様変更やオプションにより変更になる場合があります。
| CNT-723-CAN [CANオプション付] | 208,000円 | [税別] 2024年2月以降の価格です |
| CNT-723 [CANなし] | 199,000円 | [税別] 2024年2月以降の価格です |
用途例
| モータの位置 シャフトの回転角度 バルブの開度 回転機器の回転回数・角度 シリンダの移動量・位置 繊維・フィルムなどの巻取量 エレベータなどの位置など |
     |
→ パルス信号 |
 CNT-723-CAN |
→→ CAN →→ アナログ出力 |
 PC  PLC  オシロスコープ・ データアナライザなど |
 |
主な仕様
| 名称 | 高速アナログ出力付パルスカウンタ | |
| 型式 | CNT-723 | |
| 入力部 | ||
| 入力点数 | 1点 | |
| 入力方式 | 単相信号、A/B相信号、UP/DOWN信号 | |
| 入力周波数範囲 | 0 － 2MHz | |
| 入力回路特性 | ||
| 汎用入力 | 入力信号 | ロジック、ゼロクロス (AC) |
| トリガレベル | コンパレータ入力 ： 0.00V －10.00V
(信号振幅10Vp-pまで) CMOS入力 ： Hレベル3.5V以上 / Lレベル1V以下 |
|
| 入力感度 | 1Vp－p以上 (コンパレータ入力) | |
| 入力耐電圧 | ±50V | |
| 入力抵抗 | 100kΩ / 10kΩ | |
| 入力結合 | DC / AC | |
| AC結合周波数特性 | 4Hz (-3dB,6dB / oct) | |
| ローパスフィルタ | 無し / 15kHz (-3dB, -6dB / oct)/ 150kHz (-3dB, -6dB / oct) | |
| 入力コネクタ | BNCコネクタ / スクリューレス端子台 (内部短絡) | |
| ラインドライバ用入力 | 入力信号 | ラインドライバ信号 |
| 入力感度 | 1V以上 (差動電圧) | |
| 入力耐電圧 | ±25V
(GNDに対して) ±25V (差動電圧) |
|
| 推奨ラインドライバ | AM26LS31相当 | |
| ターミネータ | 無し / 340Ω | |
| 入力コネクタ | スクリューレス端子台 | |
| 入力パルス幅 | 150ns以上 | 5V CMOS及びラインドライバ設定時 HレベルLレベル共に |
| 位相差及びオーバーラップ | 75ns以上 | 5V CMOS及びラインドライバ設定時 |
| トリガエッジ | 立上がり/立下がり | |
| 入力インジケータ | TRIG'D LED | パルス入力時点滅 (高速パルスで連続点灯) |
| センサ電源 | +5V +12V |
150mA最大 120mA最大 |
表示部 |
||
| 表示器 | 16桁×2行ドットキャラクタLCD (LEDバックライト照光) | |
演算部 |
||
| 更新時間 | 3.5μs以下 (Z相処理時4.1μs以下) | |
| 応答時間 | 7.6μs以下 | |
| 設定値記憶 | 不揮発性メモリ | |
| パルスカウンタ容量 | ±47bit | |
| カウント値記憶 | 電気二重層コンデンサ （記憶時間6時間以上） | |
アナログ出力部 |
||
| 出力点数 | 1点 | |
| 出力電圧レンジ | ±10V / ±5V | |
| 出力分解能 | 16bit (約±10.8V) | |
| キャリブレーション出力 | -100% / 0% / +100% | |
| 温度変動 | ±200ppm / ℃以下 | |
| 出力精度 | ±0.1%フルスケール以下 @23℃ (出力電圧レンジ±10V) | |
| リニアリティ | ±0.1%フルスケール以下 @23℃ (出力電圧レンジ±10V) | |
| 負荷抵抗 | 4.7kΩ以上 | |
| 出力ゼロ調整範囲 | ±200mV | |
| 出力コネクタ | BNCコネクタ | |
Z相再パルス出力 |
||
| 出力点数 | 1点 | |
| 出力論理 | 入力信号と同論理 | |
| 出力レベル | 5V CMOS | |
| 出力抵抗 | 51Ω | |
通信部 |
||
| 規格 | EIA-574 （RS-232C） | |
| 方式 | 調歩同期式 | |
| 伝送速度 | 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps | |
| 伝送フォーマット | ||
| スタートビット | 1bit | |
| ストップビット | 1bit | |
| データ長 | 8bit | |
| パリティビット | 無 | |
| フロー制御 | RTS / CTS | |
| 通信コード | ASCII | |
| コネクタ | Dサブ9ピンオス (ホストとの接続はクロスケーブル使用) | |
| 通信データ | 設定変更及びカウント値読出し | |
一般事項 |
||
| 電源入力 | AC100V －240V (50Hz/60Hz) | |
| 消費電力 | 30VA以下 | |
| アイソレーション | センサ電源・信号入力 / 信号出力 / 電源入力 / 筐体 | |
| 外形寸法 | 218(W)×218(D)×57(H) mm (突起物を含む) | |
| 質量 | 約1.8kg (本体のみ) | |
| 使用温湿度範囲 | 0℃ －+40℃ / 85%RH以下 (ただし結露無き事) | |
| 保存温湿度範囲 | -10℃ －+60℃ / 85%RH以下 (ただし結露無き事) | |
| 使用周囲雰囲気 | 腐食性ガス無き事 | |
 |
 |
|
|
|
