解析用 F/Vコンバータ KAZ-Mighty TO THE ENGLISH PAGE
| 0.23Hz-250kHz 1パルス応答 解析用 F/Vコンバータ |

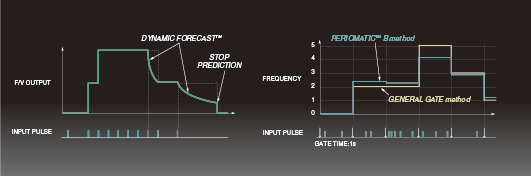

独自のペリオマチックTM方式で、高速応答・高精度
超低速から高速まで高精度、急変化や急停止にも追従。リップルがなくダイナミック予測で、超低速の動きにも対応します。
可逆計測も可能
A/B相信号入力も対応
測定分解能 2.08ns。パルス入力からアナログ出力まで 6μs以下
1パルス方式： 1周期+6μs以下の素早い応答
時間平均方式： 不規則な速度でギクシャクする動きに。出力更新時間を20μs - 500msで選択可能
各種入力対応：ラインドライバ／ロジック／ゼロクロス（AC）／NPNオープンコレクタ
偏差出力 [⊿F]、 偏差自動追従 [⊿F AUTO]
回転解析では微小な変動も拡大して確認。定常速度の速度ムラ計測で中心値を自動設定
FFT解析の前処理に: 感度を上げ、小さい変動も精度良く計測
計測条件を8点保存 設定変更時の手間を削減
CAN、RS-232C (EIA-232C)標準装備。 Ethernetオプションも用意
アラーム出力：コンパレータ出力標準装備
前面
背面
*細部は仕様変更やオプションにより変更になる場合があります。.
| KAZ-Mighty | 199,000円 | [税別･オプション別] 2024年2月以降の価格です |
主な仕様
入力部
表示部
アナログ演算部
アナログ出力部
デジタル出力演算部
通信関連
一般事項
| 名称 | 解析用 F/Vコンバータ |
| 型式 | KAZ-Mighty |
| 測定方式 | ぺリオマチックTM方式（周期計測方式） |
| 測定モード | SPEED（速度）／⊿F（偏差）／⊿F AUTO（偏差自動追従） |
入力部
| 入力ポート | A/B相 可逆、および単相 | |
| 入力周波数範囲 | 0.23Hz - 250kHz | |
| 計測可能偏差 | ±1 - ±125ｋHz（AUTOモードも同じ） | |
| ⊿F AUTOの内容 | 中心周波数平均化方法 平均化時間 |
SIMPLE/MOVING 100ms / 200ms / 500ms |
| 汎用入力信号 | 入力信号形態 | トリガレベル0 - 9.99V 及びゼロクロス(AC） |
| 入力感度 | 400／200／100／50mVp-p | |
| 入力抵抗 | プルダウン時 10kΩ ／+5Vへプルアップ時 6kΩ | |
| 入力耐電圧 | ±80V | |
| 入力パルス | 0.2μs以上 (H、L共) トリガ方向選択可 | |
| 入力結合 | DC / AC | |
| AC結合周波数特性 | 35Hz（-3dB、6dB/oct.） | |
| ローパスフィルタ | 無し/100ｋHz/15kHz/1.5kHz（-3dB、-6dB/oct) | |
| 入力コネクタ | BNC、D-sub 15ピン（ループスルー） | |
| ラインドライバ入力 | 入力方式 | ラインレシーバ（26C32） |
| 入力感度 | ±200mV | |
| 終端抵抗 | 無し／330Ω | |
| 入力耐電圧 | ±7V | |
| 入力パルス | 0.2μs以上 (H、L共) トリガ方向：立下り | |
| 入力コネクタ | D-sub 15pin | |
| センサ電源 | +5V 150mA/+12V 100mA（同時使用不可） | |
| 入力分周 | 1 - 255（ハードウエア分周） | |
表示部
| 表示器 | 16×2文字ドットキャラクタLCD（バックライトつき） |
| 表示桁数 | 7桁（極性、測定値5桁、小数点） |
| ゼロ表示 | Readiung zero suppress |
| 表示更新時間 | 0.1ｓ - 2.0s（0.1s刻み） |
| 周波数表示精度 | 0.001%±1Digit@23℃ |
アナログ演算部
| 計測分解能 | 2.08ns（480MHz） | |
| 演算応答 | 1周期+6μs以下（出力90％応答） （1パルス応答時） | |
| 出力更新時間 | 1入力パルス毎または20μs - 500ms（14段階） | |
| ⊿F AUTO計測時 | 100/200/500/1000μs（4段階） | |
| 移動平均 | 1パルス応答設定時 時間平均設定時 |
1 - 100回 1 - 100回（1ms更新時） |
| オートゼロ | 5段階（ダイナミック予測 SPEEDモードのみ | |
アナログ出力部
| アナログ出力ポート | BNC |
| 2点コンパレータ | コンパレータ設定（上限、下限など） |
| 出力分解能 | 50000以上 |
| 出力レンジ | 0 - 10Ｖ／0 - 5Ｖ／1 - 5Ｖ／±5V／±10V／4 - 20mA |
| キャリブレーション出力 | 100%／0%／-100% |
| 温度変動 | ±200ppm/℃以下 |
| 出力精度 | ± 0.05％フルスケール以下 ＠ 23 ℃ |
| リニアリティ | ±0.01%以下 |
| 負荷抵抗 | 4.7kΩ以上(電圧出力） / 510Ω以下（電流出力） |
| 出力ゼロ調整範囲 | ±200mV／±200μA |
デジタル出力演算部
| 測定分解能 | 6.25ns (160MHz) Display, Comparator, CAN, RS-232C, Ethernet |
通信関連
| 通信データ | 測定値出力、設定値読み込みおよび書き込み | ||
| CAN通信部 | 出力更新時間 | 1／2／5／10／20／50／100／200／500／1000ms | |
| 規格 | CAN2.0B 準拠 | ||
| 通信速度 | 1M/500k/250k/200k/125k/100k/ 50k/25k/20kbps | ||
| データフォーマット | Little endian／big endian | ||
| ID 長 | 11bit ／ 29bit | ||
| 終端抵抗 | 無し／120Ω | ||
| RS-232C 通信部 |
出力更新時間 | 10／20／50／100／200／500／1000ms | |
| 通信方式 | 調歩同期式 | ||
| 通信パラメータ | ボーレート スタートビット ストップビット データ長 パリティビット 通信コード |
9.6/ 19.2/ 38.4/ 57.6/ 115.2kbps 1bit 1bit 8bit 無し ASCII |
|
| イーサネット オプション部 |
出力更新時間 | 10／20／50／100／200／500／1000ms | |
| ネットワークI/F 仕様 |
コネクタ形状 インタフェース 通信互換 LED表示 |
RJ-45 100BASE-TX/10BASE-T自動認識 Ethernet：Version2.0/IEEE802.3 100BASE-TX/10BASE-T、Link /Activity表示 |
|
一般事項
| 定格電源電圧 | DC 12V - 24V 最大許容範囲 DC 9V‐30V |
| 消費電力 | 18VA以下 |
| 設定値メモリ | 8点：不揮発性メモリー（EEPROM） |
| アイソレーション | センサ電源・信号入力／アナログ出力・デジタル出力／電源入力 |
| 外形寸法 | 218W×218D×57Hmm（突起物含む） |
| 使用温湿度範囲 | 0℃ - +40℃／85%RH以下（ただし、結露無き事) |
| 保存温湿度範囲 | -10℃ - +60℃／85%RH以下（ただし、結露無き事) |
| 使用周囲雰囲気 | 腐食性ガス無き事 |
| 質量 | 約 1.8kg |
