ギア(歯車)センサ 一覧

カスタマイズ対応も充実

固定用フランジ取付
ギャップ調整不要・簡単取付

指定コネクタ取付
交換が容易


コネクタ取付
先端形状変更
ケーブル長さ変更
出力回路変更など
各種カスタム可能

標準品の特長

全品IP67

センサ検出面は、密閉一体構造の金属ケース
ケーブルは、独自の引出し技術コニカルプレス
TM
センサ検出面 コニカルプレスTM


方向判別

1本で方向判別、多彩なモジュールに対応 [RFP]
RFP紹介動画



ノイズに強い

磁界ノイズに強い回転検出部でジッタ抑制
伝送ノイズに強いラインドライバ仕様 [IMG]




逆接保護

配線ミスでの故障防止、電源逆接続保護回路 [IMG]

広温度範囲

高温環境でも安定検出

国内一貫対応

海外製品からの置き換えも増えています

磁気式ギア速度センサ
歯車など磁性体の回転で生じる磁界変化を、パルス信号として出力

IMG12/16

ノイズ抑制・電源逆接続保護回路

応答 0 - 20kHz
温度 -20 〜 +105℃
電源 DC4.5 - 25(17)V

出力回路
セミオープンコレクタ*1
ラインドライバ
差動(平衡)CMOSロジック*2

0Hzから検出し、ジッタ抑制技術により正確な回転計測が可能です

ラインドライバ出力タイプは、配線が長い環境にも対応します

電源逆接続保護回路を搭載し、作業ミスによる故障も防ぎます

FDP10/16

全ネジ・汎用・取付カンタン

応答 0 - 15kHz
温度 -20 〜 +80℃
電源 DC4.5 - 25V

出力回路
セミオープンコレクタ*1



汎用センサとして使いやすさを追求

出力回路は不平衡で、センサ電源電圧にほぼ同等の出力電圧が得られます

信号受端のプルアップ電圧がセンサ出力より高くても、そのまま接続できるよう、セミオープンコレクタ出力回路を装備

FP12T-50

広い温度範囲

応答 10 - 30kHz
温度 -40 〜 +150℃
電源 DC5 - 12V

出力回路
オープンコレクタ


アンプ内蔵、高温(150℃)で使用可能

RFP16A/D

1本で正逆両方向を検知

応答 0 - 15kHz
温度
-40 〜 +140℃ (RFP16A 電源15V未満)
-40 〜 +126℃ (RFP16A 電源15V以上)
-20 〜 +80℃ (RFP16D)
電源 DC9 - 25V

出力回路
セミオープンコレクタ*1
(A/B相 または 速度/方向判別信号)

1本で正逆両方向を検知。穴加工や取付調整などの作業削減

*m1/1.5/2対応/インボリュート歯車検証済

*1 セミオープンコレクタ(オープンコレクタ+プルアップ):は、当社独自の出力回路で、信号受端のプルアップ電圧がセンサ電源電圧より高くてもそのまま接続できます。
単なるオープンコレクタと異なり、センサ電源電圧に近い電圧のパルス出力が得られます。
*2 差動(平衡)CMOSロジックは、不平衡信号として使用可能です。平衡信号で使用する場合、電源電圧と出力電圧仕様をご確認お願いいたします。

GP12/16

電源不要の自己発電型

応答 220 - 50kHz
温度 -20 〜 +100℃
電源 電源不要

出力回路
速度に比例した電圧出力*3
0.5Vp-p以上

磁石と検出コイルの自己発電型。電源不要

歯車の歯先などに近接し、回転速度に比例した周波数信号を出力します

*3 GPタイプの出力電圧は原理上、速度に比例しますが、GPタイプは信頼性向上のため、出力の不必要な上昇を防いでいます。

その他の製品

生産中止品

FP12/16-50



生産中止品

GP-2/GP-3



生産中止品

PS-102



生産中止品

MS-102



磁性細線用 高感度磁気式速度センサ

FSP12-50【要お問合せ】




関連製品

ギア(歯車)センサとセットで使用します
回転速度の計測に
速度計一覧のページへ
角度の計測に
カウンタ・積算計一覧のページへ

関連計測

 用途例一覧へ>


差動センシング+伝送(ラインドライバ)
計測現場のノイズ問題に


水力発電の回転速度計測:調速機・ガバナーによる流量制御

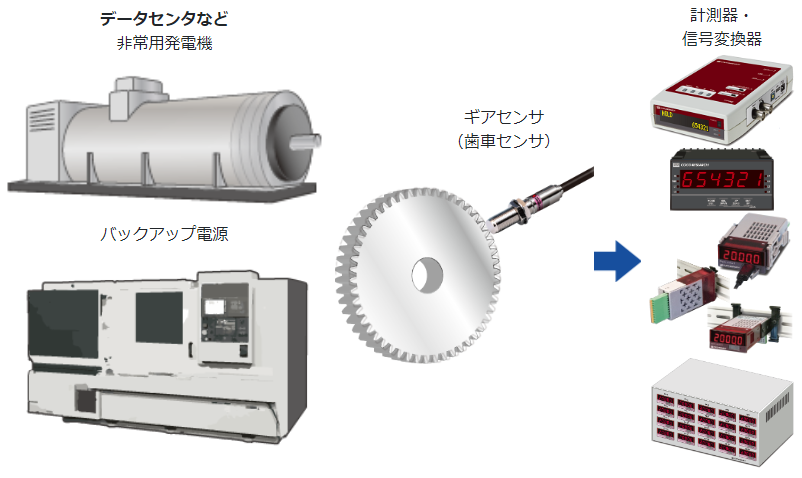

バックアップ電源/非常用発電機の動作確認・保守点検・試験 NEW
