ユニバーサル・パルスジェネレータ(パルス発生器)QP-3X

主な仕様
オプション
カタログ
外形寸法図
お問合せ
取扱説明書

ハンディタイプの高性能パルス信号発生器

デスクトップ級の性能をどこへでも
高分解能 0.001Hz単位で設定可能
 0.001Hz-600kHzの設定周波数*
*オシレータモードのみ / 周波数確度は±50ppmです

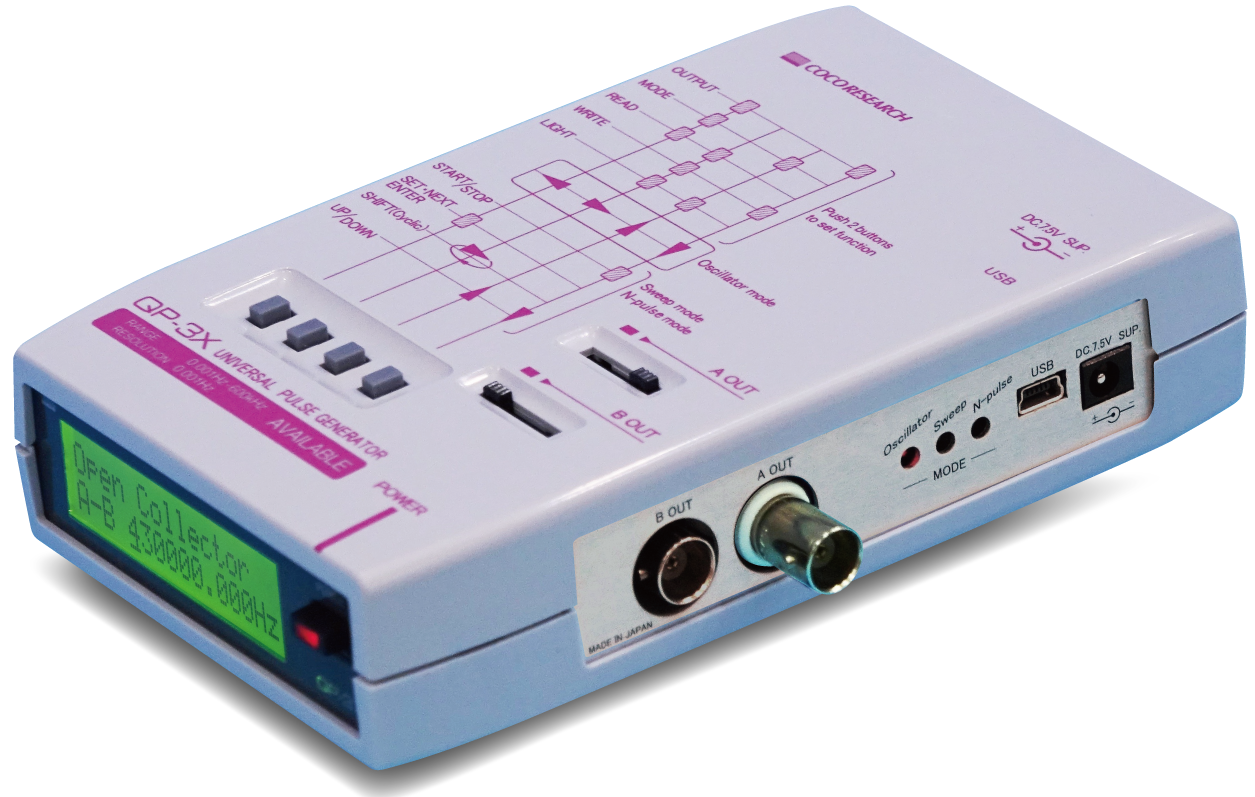

写真はポップアップBNCを1つ出した状態です。

多彩な発振 3WAY

動作シミュレーション・設備点検・出荷検査・性能試験などにも

Nパルスモード [指定数のパルス出力]
積算値の確認・カウンタの検査に

指定周波数のパルスを指定個数、出力して停止します。


T(秒)=1/Nパルスモード周波数
N(個)=出力パルスの個数

[例] 3000Hzで60000個のパルスを出力し、停止する場合
設定   カウント   停止
Pulse Number
60000 Ps
3000.0Hz 60000 Ps
1021 Ps
3000.0Hz 60000 Ps
60000 Ps
オシレータモード [単独周波数出力]
回転検出センサのダミー信号などに

設定した周波数信号を出力します。
0.001Hz - 600kHzを、0.001Hz単位で設定可能。

進相A信号

B信号

ボタン1つで切替

遅相A信号

B信号

スイープモード [鋸状 / 三角 / 2周波数切替]
自動車の加減速試験などに

出力周波数を自動的に変化させます。
スタート周波数・ストップ周波数・時間間隔を設定でき、
モードは鋸状 / 三角 / 2周波数切替から選べます。

鋸状変調   三角変調   2周波数切替
[A]ストップ周波数 [B]スタート周波数 T:時間間隔

用途例

設備・車両・船などの動作確認・故障診断・試験

■パルス発生器の擬似信号で、操作制御システム・エンジン・モータ・プロペラなどの動作を確認します。

■動作確認やトラブルシューティングが容易に行えて、定期的なメンテナンスや異常診断に有効です。

■同時に各種センサと、速度・温度・電流・電圧・抵抗・トルクなどの計測器で、データ収集も行なえます。

パルス発生器 QP-3X

→→

擬似信号
パルス

Nパルス A/B相 進相/遅相
鋸状変調 三角変調 2周波数切替


リモコンシステム・エンジン・モータなど


 動作確認
故障診断
各種試験

ギアセンサや
エンコーダなど

計測器・
信号変換器





出力
アナログ
アラーム
RS-485
CAN
速度
位置
角度
温度
抵抗
電流
電圧
トルク
流量
流量センサ
熱電対や
各種センサ

自動車・2輪車・建機・農機・工場設備などにも

価格・付属品

※2024年2月時点の価格です
QP-3X
ケーブル無しタイプ
[付属品] ACアダプタ、キャリングケース、乾電池、取扱説明書
99,500円(税別)
QP-3X-SET-BB
BNC−BNCケーブル2本付セット
QP-3X-SET-BC
BNC−クリップケーブル2本付セット
QP-3X-SET-BY
BNC−Y端子ケーブル2本付セット
[付属品] ACアダプタ、キャリングケース、乾電池、取扱説明書、ケーブル2本 >ケーブルの詳細をみる
109,200円(税別)

選べる出力タイプ
[設定で選択]

可変電圧出力

ハイ/ローレベル電圧設定

セミオープンコレクタ出力
耐圧35V/50mA
可変電圧出力は単相・A/B相の方形波出力信号に対し、出力電圧を-12Vから+12Vまで0.1V単位で変えられます。




90°位相差A/B 相信号出力

進相/遅相切替
全モード・出力タイプで進相/遅相を設定し、A/B相出力します。




独自の使いやすさ

ポップアップBNC

ロック付ポップアップ方式の格納コネクタです。
携帯性を損なわず、便利なBNCコネクタを採用。


2WAY電源

単3形アルカリ乾電池4本で10時間動作可能*。
AC電源は付属のACアダプタをご使用ください。


*オシレータモード(セミオープンコレクタ出力)でA相、B相をGNDと短絡/
バックライト常時消灯の場合の動作時間です。
ご使用環境により動作可能時間は異なります。

カスタム設定を10件メモリ

設定など、前回の使用条件を10件までメモリに登録。



いつでもニコ機能

ボタンを2個同時に押し、多彩な機能をすぐ呼び出し。
ボタン周りに機能を印刷し、わかりやすくしました。


暗所でも強いバックライトLCD

[常に点灯] [操作時のみ点灯] [常に消灯]から選べ、
点灯の明るさも3段階で調整できます。


USBミニBコネクタ装備

USB 2.0ポートに、発振タイミングを制御できるシリアル通信を用意。Nパルスモードでの実験などに有効です。

キャリングケース付属

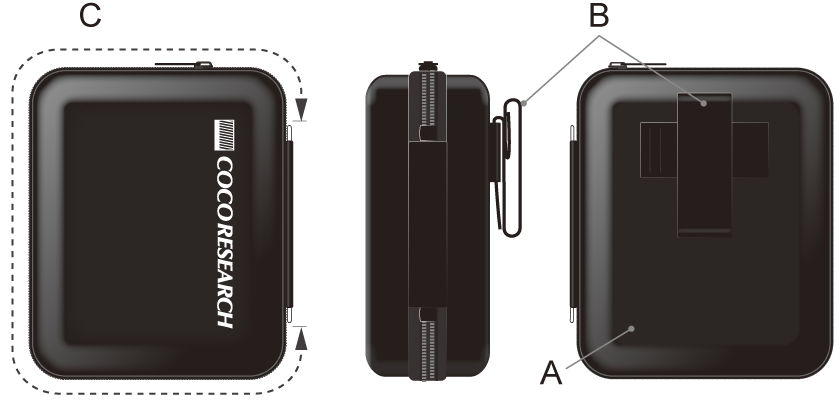

【外観】
A:収納物の保護や軽さに配慮した、セミハード素材
B:ベルトなどに取付可能、ループ型バンド(取外し可)
C:ぐるっと大きく開く、ラウンドファスナー
外形寸法:140W×170H×65D(概寸)

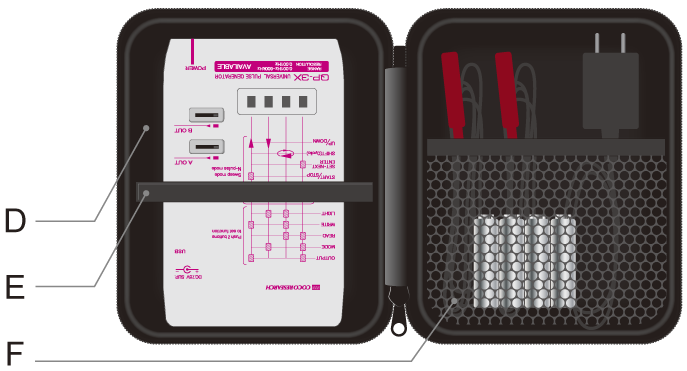

【内部】
D:大きく開いて収納物が一望
E:本体を留める伸縮性バンド
F:収納用ネット

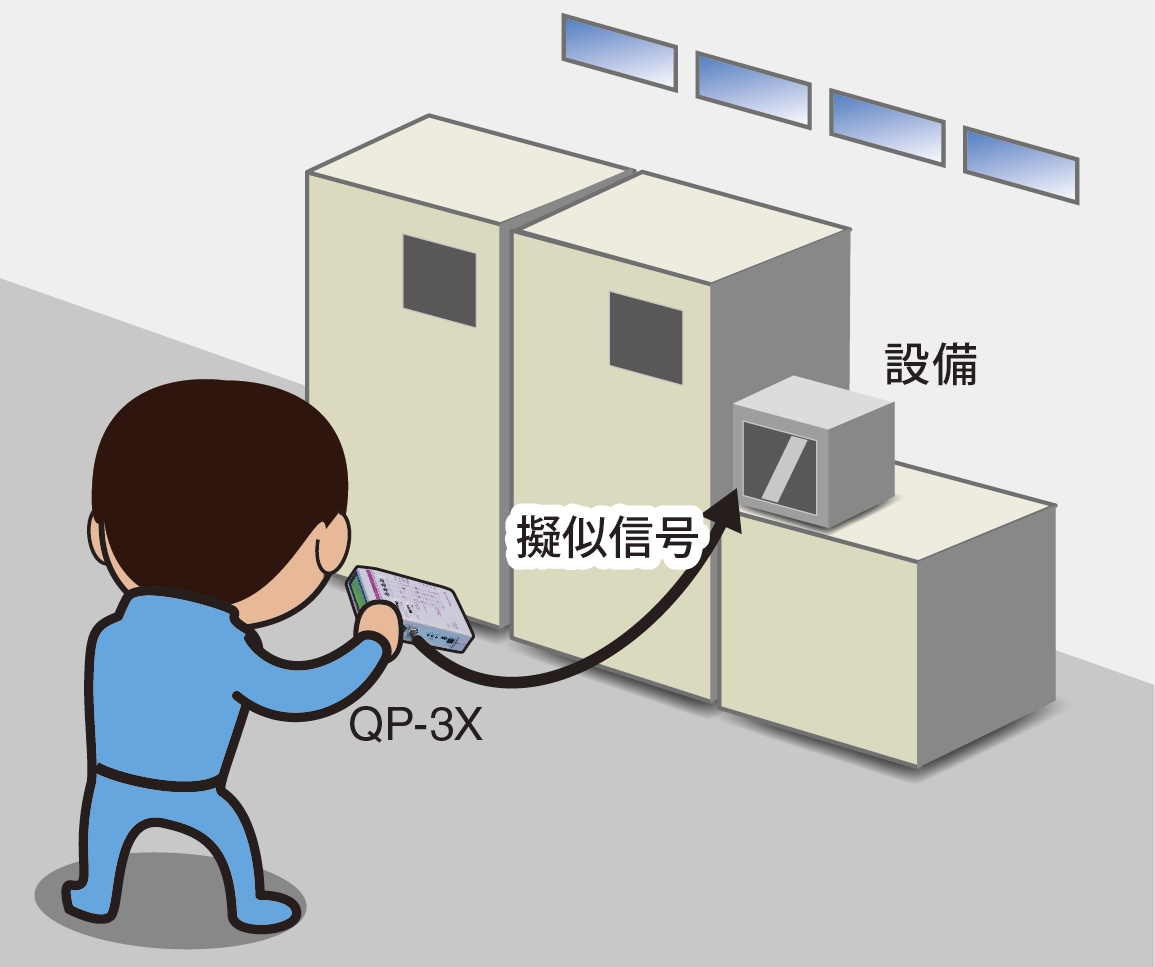

[使用例]


主な仕様

 仕様を見る>   型式表・オプション・価格>
名称 ユニバーサル・パルスジェネレータ
型式 QP-3X

一般事項
発振種類 オシレータ / スイープ / Nパルス
周波数確度 ±50ppm
出力ポート形態 可変電圧出力 および セミオープンコレクタ出力
出力可変範囲 −12V〜+12V  0.1V単位で可変(VH、VL)
セミオープンコレクタ 定格35V 50mA 出力電圧4.5V
出力波形と形態 方形波 90°位相差A/B相 進相/遅相切替可

オシレータモード
周波数範囲 0.001Hz - 600kHz 0.001Hz単位で設定可能 周波数確度は±50ppm

スイープモード
スイープ反復回数 連続
スイープ時間 0.01s - 999.99s
スイープ変調 リニア: 鋸状 / 三角 / 2周波数切替
周波数書換時間 2.5ms
周波数範囲 0.1Hz - 200kHz

Nパルスモード
数値設定範囲 1 - 60000個
周波数範囲 0.1Hz - 200kHz

その他事項
カスタム設定メモリ 10件
USB通信 ASCIIコード ボーレート 9600 bps
モード表示 側面パネルに3個のLEDで使用中のモードを表示
保存 / 使用温度 −30℃ 〜 +70℃ / 0℃ 〜 +45℃
電源 [ACアダプタ入力] DC7.5V EIAJ#3 / [電池] 単3形アルカリ乾電池4本を推奨
消費電力 3VA 以下
電池持続時間 アルカリ乾電池10時間: オシレータモード(セミオープンコレクタ出力)でA相、B相をGNDと短絡し、バックライト常時消灯の場合
外形寸法 W 94(コネクタ格納時)x H33.5 x D152 mm
質量 320g (乾電池を含む)
付属品 ACアダプタ、キャリングケース、乾電池、取扱説明書
