熱電対タイプを選び、温度計測します。
熱電対先端と、計測器本体との温度差に応じた起電力を電圧測定し、温度に変換演算します。
| 入力 各種熱電対 |
||
K, J, R, E, T, B, N, S   |
 |
|
| 演算 ・移動平均 最大99 ・HOLD[現在値／最大値／最小値／変動幅最大値] ・ゼロシフト |
||
熱電対計   |
|
|
| 出力 ・16bitアナログ ・アラーム ・CAN ・RS-485 ・Modbus ・USB | |
PC、PLC、ロガー、オシロ、表示灯など
   |
| CAN連続出力機能 測定値をデジタル値で容易に取得 |
| 出力更新 最速1ms更新 |
| SAE J1939（DLC8バイト以下）などの対応例あり *ご相談ください |
最速1ms出力更新 *HTLは40ms
| |
| |
| |
| |
|
|
| ||
|
|
データロギング・設定
*HT(L)-24は給電も可
| >詳しくみる |
48x96mmサイズ
アナログ出力・デジタル通信
1-9999ms更新
電源
AC100-240／DC9.6-30V
表示器 6桁
緑LEDタイプもあり
外寸 W96, H48, D99
前面設定ボタン
| >詳しくみる |
24x48mmサイズ
アナログ出力・デジタル通信
2-9999ms更新
電源
DC7-60V／USB給電5V
表示器 5桁
緑LEDタイプもあり
外寸 W48, H24, D106
24x48 DINサイズ
DINレール取付対応
| >詳しくみる |
24x48mmサイズ 廉価版
アナログ出力・デジタル通信
40-9999ms更新
電源
DC7-30V／USB給電5V
表示器 5桁
赤LEDのみ
外寸 W48, H24, D106
24x48 DINサイズ
DINレール取付対応
| >詳しくみる |
カードにロギングデータ保存
前面ボタン
ロギング開始／停止
1CH入力
出力
CAN
16bitアナログ(電圧/電流)
アラーム(警報)
イーサネット
HDMI
電源
AC100／DC8-30Vほか
選べるコネクタ
BNC/M8/端子台など
| >詳しくみる |

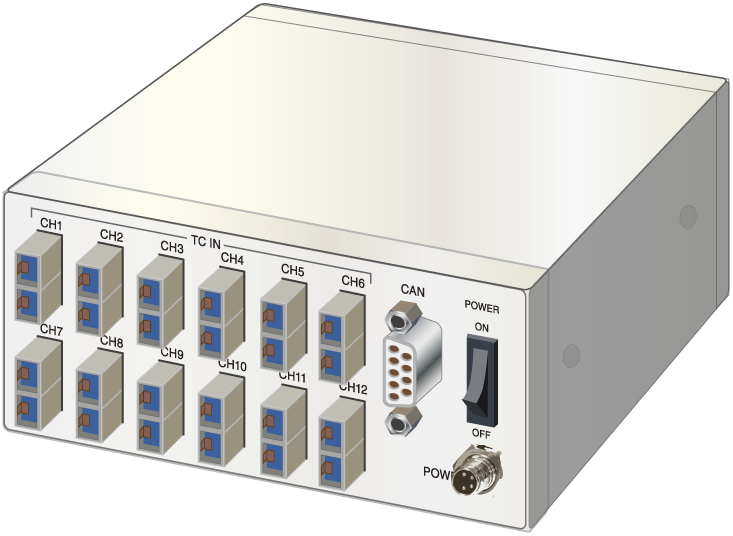

軽量で車載用にも
多CH入力 カスタマイズ品
出力
CAN
16bitアナログ(電圧/電流)
アラーム(警報)
イーサネット
HDMI
電源 DC8-30V
表示器 有/無を選択
選べるコネクタ
BNC/LAN/Dsub/端子台
| 計測種類・CH数自在 |
| 1台から対応 |
| 便利・簡単・低コスト |
| 組込品として校正可能 |
| 機能変更：電源・出力電圧・通信仕様など |
| 校正書類・トレーサビリティチャート発行可能 |
| >詳しくみる |
| >詳しくみる |
| >詳しくみる |
| >詳しくみる |
| >詳しくみる |
| >詳しくみる |
 |
 |
 |
 |
||||
| 端子台 |
|
|
|
||||
 |
 |
 |
 |
||||
|
|
|
|
|
 |
 |
| 液晶モニタ | 表示器なし | モニタ表示 モニタ表示用ソフト無償 **モニタは含まれません |
| AC |
| DC |
 |
 |
 |
 |
| > LINKSHIPのページへ |
着脱式プラグコネクタ
コネクタに結線し着脱
着脱式プラグコネクタ
スプリングロック式
着脱式プラグコネクタ
M2スクリュー式
固定式コネクタもご用意
[カスタム対応]
手軽に本体を着脱
取付フック （左右）
ワンタッチ取付具や、表示器なしタイプをご用意
 |
 |
 |
| BXF-DN2 DINレール取付具(別売) |
HT-2451 表示器なし |
HT-2431 表示器あり |
| >BXF-DN2のページへ | >2451、2431の説明を見る | |
| 名称 | 熱電対計 | ||||||||||||||||||||||||||||||||||||
| 型式 | HT-2401 / HT-2411 / HT-2431 / HT-2451 |
||||||||||||||||||||||||||||||||||||
| 入力部 | |||||||||||||||||||||||||||||||||||||
| 入力点数 | 1点 熱電対： K / J / R / E / T / B / N / S | ||||||||||||||||||||||||||||||||||||
計測範囲
|
|||||||||||||||||||||||||||||||||||||
| 冷接点補償誤差 | ±2℃ | ||||||||||||||||||||||||||||||||||||
| 計測分解能 | 計測範囲A：0.1℃ / 計測範囲B：1℃ | ||||||||||||||||||||||||||||||||||||
| バーンアウト時 | 表示器に7seg文字で "bAhn"表示 | ||||||||||||||||||||||||||||||||||||
| 校正 | 熱電対タイプ別にゼロ基準電圧入力、スパン基準電圧入力で調整可能（CANコマンド、USBコマンドで調整指令） |
||||||||||||||||||||||||||||||||||||
| 演算部 | |||||||||||||||||||||||||||||||||||||
| 移動平均数 | 1 - 99 表示移動平均数は1 - 9 | ||||||||||||||||||||||||||||||||||||
| 制御入力 | なし または1点 (型式による) [D2]オプションで2点追加 | ||||||||||||||||||||||||||||||||||||
| （設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)・ゼロシフト より設定 |
||||||||||||||||||||||||||||||||||||
| （操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | ||||||||||||||||||||||||||||||||||||
| （データ通信） | 通信でコマンド制御可能（USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | ||||||||||||||||||||||||||||||||||||
| 設定値記憶 | 不揮発性メモリ （EEPROM） |
||||||||||||||||||||||||||||||||||||
| 表示部 | |||||||||||||||||||||||||||||||||||||
| 表示器（数値表示） | 5桁 7セグメント LED 文字高 9mm HT-24 赤色LED ／ HT-24-G 緑色LED （オプション） 表示範囲：-19999〜99999 オーバー表示：OL ゼロ表示：リーディングゼロサプレス 表示更新時間：0.3 秒（ 0.1 - 9.9 秒の範囲で設定可能） 表示精度：20ppm ± １デジット 23℃ |
||||||||||||||||||||||||||||||||||||
| 小数点位置 | 半固定 プログラムモードにて設定 0：□□□□□ 1：□□□□.□ - 4：□.□□□□ | ||||||||||||||||||||||||||||||||||||
| 表示器（インジケータ） | LED 1個 電源／制御入力 から設定 |
||||||||||||||||||||||||||||||||||||
| USB通信部 | |||||||||||||||||||||||||||||||||||||
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） | ||||||||||||||||||||||||||||||||||||
| USB通信機能 | 設定値の書込・読込／測定値連続出力 | ||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 2ms - 9999ms 2ms 単位で設定可 |
||||||||||||||||||||||||||||||||||||
| 一般事項 | |||||||||||||||||||||||||||||||||||||
| 使用温湿度範囲 | -10℃〜 +50℃ 35〜85%RH （非結露） | ||||||||||||||||||||||||||||||||||||
| 電源電圧 | DC7-60V 逆接保護あり USBホストからの給電：5V | ||||||||||||||||||||||||||||||||||||
| 消費電力 | 3W以下 | ||||||||||||||||||||||||||||||||||||
| アイソレーション | 電源／熱電対入力／その他の入出力 | ||||||||||||||||||||||||||||||||||||
| 耐電圧 | 電源／熱電対入力／その他の入出力 ：各端子間 DC500V 1 分間 | ||||||||||||||||||||||||||||||||||||
| 質量 | 約 60g |
||||||||||||||||||||||||||||||||||||
| CANオプション | |||||||||||||||||||||||||||||||||||||
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | ||||||||||||||||||||||||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | ||||||||||||||||||||||||||||||||||||
| 設定項目 | CAN送信ID、CAN受信ID | ||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 2ms - 9999ms 2ms 単位で設定可 |
||||||||||||||||||||||||||||||||||||
| RS-485オプション Modbus RTU対応もご相談ください | |||||||||||||||||||||||||||||||||||||
| 接続台数 | 32台（max） | ||||||||||||||||||||||||||||||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | ||||||||||||||||||||||||||||||||||||
| 通信方式 | 調歩同期式 | ||||||||||||||||||||||||||||||||||||
| 通信規格 | RS-485 | ||||||||||||||||||||||||||||||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | ||||||||||||||||||||||||||||||||||||
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 | ||||||||||||||||||||||||||||||||||||
| 通信コード | ASCII | ||||||||||||||||||||||||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
||||||||||||||||||||||||||||||||||||
| アナログ出力オプション | |||||||||||||||||||||||||||||||||||||
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | ||||||||||||||||||||||||||||||||||||
| D/A変換方式 | DAC変換方式 | ||||||||||||||||||||||||||||||||||||
| 出力分解能 | 16bit（50,000以上） | ||||||||||||||||||||||||||||||||||||
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 | ||||||||||||||||||||||||||||||||||||
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ | ||||||||||||||||||||||||||||||||||||
| 温度変動 | ±200ppm/℃ 以下 | ||||||||||||||||||||||||||||||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | ||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 2ms - 9999ms 2ms単位で設定可 | ||||||||||||||||||||||||||||||||||||
| 出力応答時間 | 1ms以下 0→90%応答 |
||||||||||||||||||||||||||||||||||||
| コンパレータ（アラーム・警報）出力オプション | |||||||||||||||||||||||||||||||||||||
| 設定方法 | プログラムモードにて設定 | ||||||||||||||||||||||||||||||||||||
| 出力数 | 2点 / 4点 機種選定条件による | ||||||||||||||||||||||||||||||||||||
| 出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 50Ω以下 | ||||||||||||||||||||||||||||||||||||
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | ||||||||||||||||||||||||||||||||||||
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）
|
||||||||||||||||||||||||||||||||||||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | ||||||||||||||||||||||||||||||||||||
- CAN出力
- 16bitアナログ（電圧／電流）出力
- USB-C：設定・データロギング
- 警報出力 ／ RS-485
- 設定管理ソフト(無償)：レポート印刷・データロギング
- アナログ2出力 [EX48]
- イーサネット(LAN） [EX48]
