EXシリーズ　デジタルパネルメータ／信号変換器／指示警報計

　NEW　

アナログ2出力オプションを追加しました　[EX48]
例）0-10Vと4-20mA出力など

　NEW　

イーサネット(LAN)オプションを追加しました　[EX48]

ラインナップ

EX48シリーズ

48x96サイズ
出力更新 0.1ms/1ms *機種別

EX24シリーズ

24x48サイズ
出力更新 0.1ms/1ms/2ms *機種別
2401タイプ
前面USB

　

2411タイプ
後面USB・前面防水パッキン付

　

2431タイプ
DINレール取付・表示器有

　

2451タイプ
DINレール取付・表示器無

カタログをみる

EXL24シリーズ

24x48サイズ
出力更新 40ms　ローコスト版
2401タイプ
前面USB

　

2411タイプ
後面USB・前面防水パッキン付

　

2431タイプ
DINレール取付・表示器有

　

2451タイプ
DINレール取付・表示器無

EX48シリーズ
48x96

EX24シリーズ
24x48

EXL24シリーズ
24x48 廉価版

ロードセル/圧力/ひずみ計　NEW
CAN出力、ひずみ・圧力・荷重・重量・加速度などに
ロードセルなど電圧信号を、CANやアナログ(電圧/電流)・警報信号に変換

準備中

熱電対入力(温度)
熱電対 K, J, R, E, T, B, N, Sに対応
熱電対先端と計測器の温度差による起電力を温度変換

測温抵抗体入力(温度)
測温抵抗体 Pt100に対応
抵抗値チェック機能付

直流電流入力
計測±10A～±100μA
オーバーサンプリング約250kHz、シャント抵抗40mΩ(一部機種)

直流電圧入力
計測±70V～±10mV
オーバーサンプリング約250kHzのΣ⊿ADコンバータ

抵抗・ポテンショメータ入力
変位センサ・抵抗出力のセンサに
抵抗レンジを150Ω、1.5kΩ、10kΩ、40kΩから設定

CAN-アナログ変換器
CANデータを電圧信号などに変換・出力・表示
CAN2.0Bのデジタル値を、アナログ電圧/電流信号に変換

準備中

出力多彩 0.1～40ms更新　*出力更新時間は機種で異なります

CAN出力 [オプション]

3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上

SAE J1939 (DLC8バイト以下) カスタマイズ例あり
そのほかのカスタマイズもご相談ください

RS-485　[オプション]

イーサネット(LAN)　[EX48用オプション] 　NEW　

USB Type-C　[標準] データロギング・設定

16bitアナログ出力　[オプション]
分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整

アナログの2出力も可能　[EX48用オプション] 　NEW　
アナログの2出力オプションもご用意。例：0-10Vと4-20mA出力

アラーム出力　[オプション] 1-4点

スマートに設定・ロギング

　専用ソフトLINKSHIP(無償)で、設定管理・レポート印刷・CSVロギング

　> LINKSHIPのページへ　

CSVロギング

秒数指定でロギング可能。ロガーソフトのカスタムも可能

設定値を比較・照合

複数の設定値リストを比較・照合

設定をPC保存・コピー

手書き・手入力でのミス防止、管理の手間やコストも低減

操作・設定ミス防止

PC画面上で設定や確認。本体ボタンの操作ミスを防止

設定工数を削減

マスタの設定をコピーし、複数台でも設定データの書込だけ

USB Type-C標準装備

前面USB：設定・ロギング・給電

背面端子でも設定・ロギング・給電可能*。背面USBタイプもご用意
*背面端子台からの設定やロギングは、CANかRS-485オプションが必要です
*ロードセル/圧力計ST(L)は、USBコネクタでなく、背面端子台から給電してください

背面USB：設定・ロギング

前面ボタンや背面端子台でも設定可能
*背面端子台からの設定やロギングは、CANかRS-485オプションが必要です

イーサネット（LAN）オプションもご用意

設定器：LINKSHIPやPC不要
［別売］

>PL-5A 製品ページへ

※設定専用／データロギングや給電はできません。

手軽に配線・取付

　現場の使い勝手に

着脱式プラグコネクタ
コネクタに結線、挿すだけ

着脱式プラグコネクタ
スプリングロック式 [標準]

着脱式プラグコネクタ
M2スクリュー式 [オプション]

固定式コネクタ
[カスタム対応]

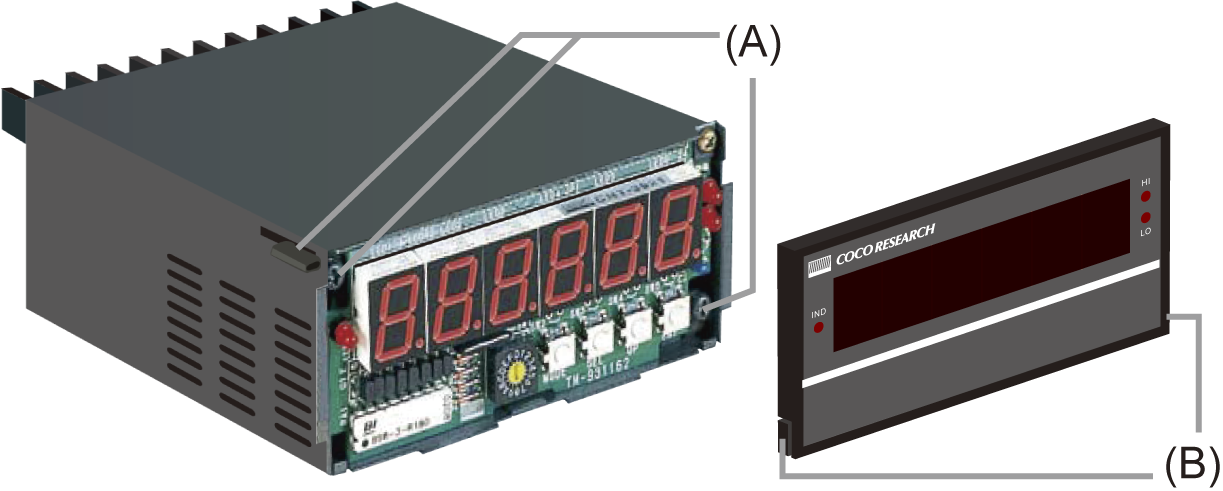

取付フック [左右]
工具不要で、手軽に本体着脱

前面から設定・計測
キ－ロック付きで誤操作も防止

(A)動作表示LED
(B)前面シートボタン
[プログラムモード]　MODE・桁選択・数値設定・ENTER
[計測モード]　スパンシフト・ゼロシフト
キーロックなど

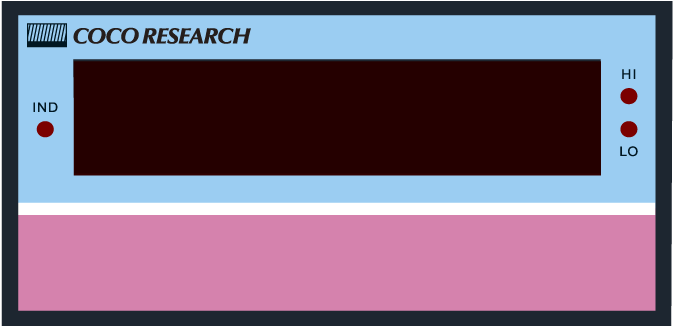

前面パネル　青/ピンクタイプ[オプション]
※デザインは変更になる場合があります

取付フック [左右]
工具不要で、手軽に本体着脱

使いかたも多彩

持ち運んで計測

PCやタブレット・本器・ケーブルを持ち運び、USB給電^*で計測。収納ケースBXS-1(別売)もご用意
*ロードセル/圧力計ST(L)は、USBコネクタでなく、背面端子台から給電してください

>BXS-1概要へ

盤に組込

24x48 サイズで小型化貢献

>24x48サイズの寸法図

DINレール取付

ワンタッチ取付具や、表示器なしタイプをご用意


BXF-DN2 DINレール取付具(別売)	2451タイプ表示器なし	2431タイプ表示器あり
>BXF-DN2のページへ	>2451、2431の説明を見る

リーズナブル・気軽に使える1CHタイプ

EXL24	14,100円～（税別）
EX24	28,100円～（税別）
EX48	35,800円～（税別）

※2024年2月時点の価格です。価格は型式により異なります。

箱入れ・多CHなども対応

　［カスタマイズ対応：ご相談ください］

　>事例を見る　

■計測種類・CH数自在　■便利・簡単・低コスト　■機能変更「電源・出力電圧・通信仕様」など
■1台から対応　■組込品として校正可能　■校正書類・トレーサビリティチャート発行可能

箱入れ
>詳しくみる

多CH・表示器付
>詳しくみる

HDMI出力+表示ソフト
>詳しくみる

SDロガー付
>詳しくみる

ラック組込
>詳しくみる

スペシャル仕様
>詳しくみる

　> お問い合わせフォームへ　

技術相談のお問い合わせ先
製品の設定・使いかた・測定に関するご相談など
TEL: 03-3382-1410

EXシリーズ デジタルパネルメータ／信号変換器／指示警報計

ラインナップ

EX48シリーズ

EX24シリーズ

EXL24シリーズ

さまざまな入力に対応

ロードセル/圧力/ひずみ計 NEW CAN出力、ひずみ・圧力・荷重・重量・加速度などに ロードセルなど電圧信号を、CANやアナログ(電圧/電流)・警報信号に変換

速度/積算計[切替式]ペリオマチックTM方式で高精度・高速応答 センサの周波数パルス信号で、速度や積算値を表示/出力

周波数演算・トルク計 偏差周波数型のトルクセンサや燃料混合比センサに 中心／定格周波数・定格トルクを設定してトルク値表示

サーミスタ入力(温度)独自の演算方式で高い変換精度 独自のB2定数対数近似演算で変換精度(例)±0.05％rdg以内

熱電対入力(温度)熱電対 K, J, R, E, T, B, N, Sに対応 熱電対先端と計測器の温度差による起電力を温度変換

測温抵抗体入力(温度)測温抵抗体 Pt100に対応 抵抗値チェック機能付

直流電流入力計測±10A～±100μA オーバーサンプリング約250kHz、シャント抵抗40mΩ(一部機種)

直流電圧入力計測±70V～±10mV オーバーサンプリング約250kHzのΣ⊿ADコンバータ

抵抗・ポテンショメータ入力変位センサ・抵抗出力のセンサに 抵抗レンジを150Ω、1.5kΩ、10kΩ、40kΩから設定

CAN-アナログ変換器CANデータを電圧信号などに変換・出力・表示 CAN2.0Bのデジタル値を、アナログ電圧/電流信号に変換

出力多彩 0.1～40ms更新 *出力更新時間は機種で異なります

CAN出力 [オプション]

RS-485 [オプション]

イーサネット(LAN) [EX48用オプション] NEW

USB Type-C [標準] データロギング・設定

16bitアナログ出力 [オプション] 分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整

アナログの2出力も可能 [EX48用オプション] NEW アナログの2出力オプションもご用意。例：0-10Vと4-20mA出力

アラーム出力 [オプション] 1-4点

スマートに設定・ロギング

CSVロギング

設定値を比較・照合

設定をPC保存・コピー

操作・設定ミス防止

設定工数を削減

USB Type-C標準装備

前面USB：設定・ロギング・給電

背面USB：設定・ロギング

手軽に配線・取付

使いかたも多彩

持ち運んで計測

盤に組込

DINレール取付

リーズナブル・気軽に使える1CHタイプ

箱入れ・多CHなども対応
