HOME > 製品情報 > 検索結果一覧 > ユニバーサル回転・速度計
ユニバーサル回転・速度計  前ページに戻る
1パルス応答高速F/V機能搭載

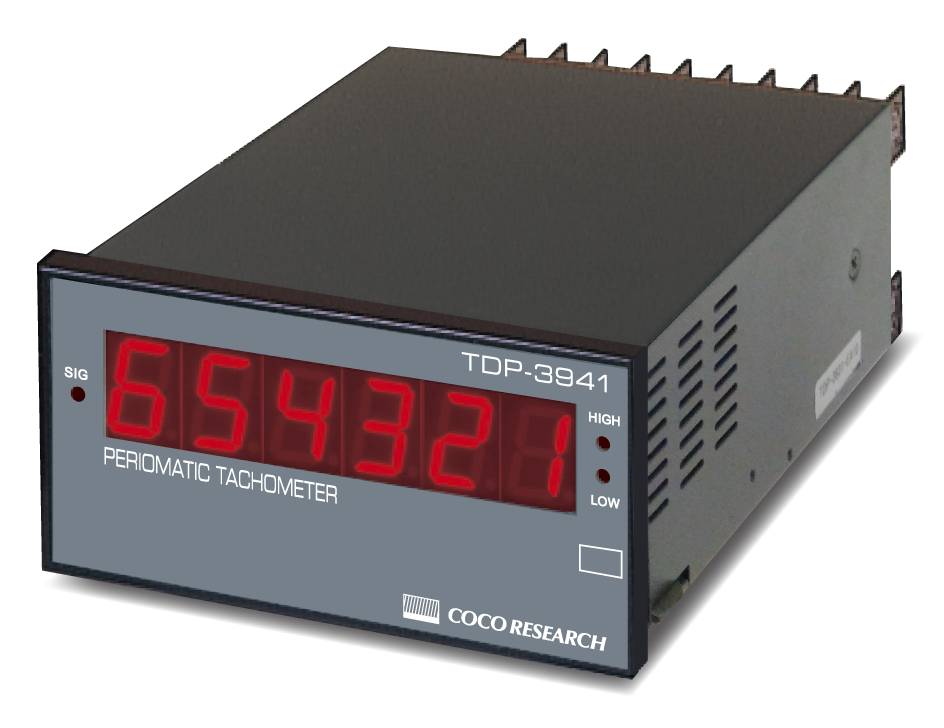

型式   TDP-3941
TDP-3941は、デジタルパネル型で1パルス応答の高速F/V機能を標準装備した、96×48mmのコンパクトなDINサイズ設計のユニバーサル回転・速度計です。 0.1Hzから30kHzまでの広範囲測定レンジ、高速コンパレータ出力2チャネル標準装備、各種信号入力対応、入力-出力-電源間が独立アイソレーション、ACフリー電源、などさまざまな機能があります
主な仕様 オプション カタログ 外形寸法 用途例 お問い合わせ
取扱説明書 DXFダウンロード ソフトウェア
製品の特長
■高速F/V機能標準装備
  デジタルパネル型回転速度計としては、最高速の応答時間(13μs以下)のアナログ出力(16bitD/Aコンバー
  タ採用)を標準装備しています。A/B相信号やUP/DOWN信号等を入力することにより、逆転計測(±10V
  出力)も可能です。
■低速から高速までの広範囲測定レンジ
  入力周波数0.1Hz〜30kHzの広範囲計測が可能。 スケーリング機能付きなのでr/min、Hz等任意の表示単
  位で直読できます。
■各種入力信号に対応
  NPNオープンコレクタ、AC信号、TTL、ラインドライバ等の各種信号に対応しています。 ロータリエンコー
  ダ、回転センサ、電磁ピックアップ、モータドライバ
■高速コンパレータ2チャネル標準装備
  高速応答0.5ms以下のコンパレータ出力2chを標準装備。AC/DC両用の無接点フォトモスリレーを採用し、
  チャタリング障害のない出力が得られます。
■入力-出力-電源間アイソレーション
  入力端子、出力端子および電源の間はそれぞれ独立してアイソレート(電気的に絶縁)された状態で信号
  の 授受を行っています。
■ACフリー電源 AC85V〜250V
  ACフリー電源は、AC85V〜AC250Vまで対応しています。
