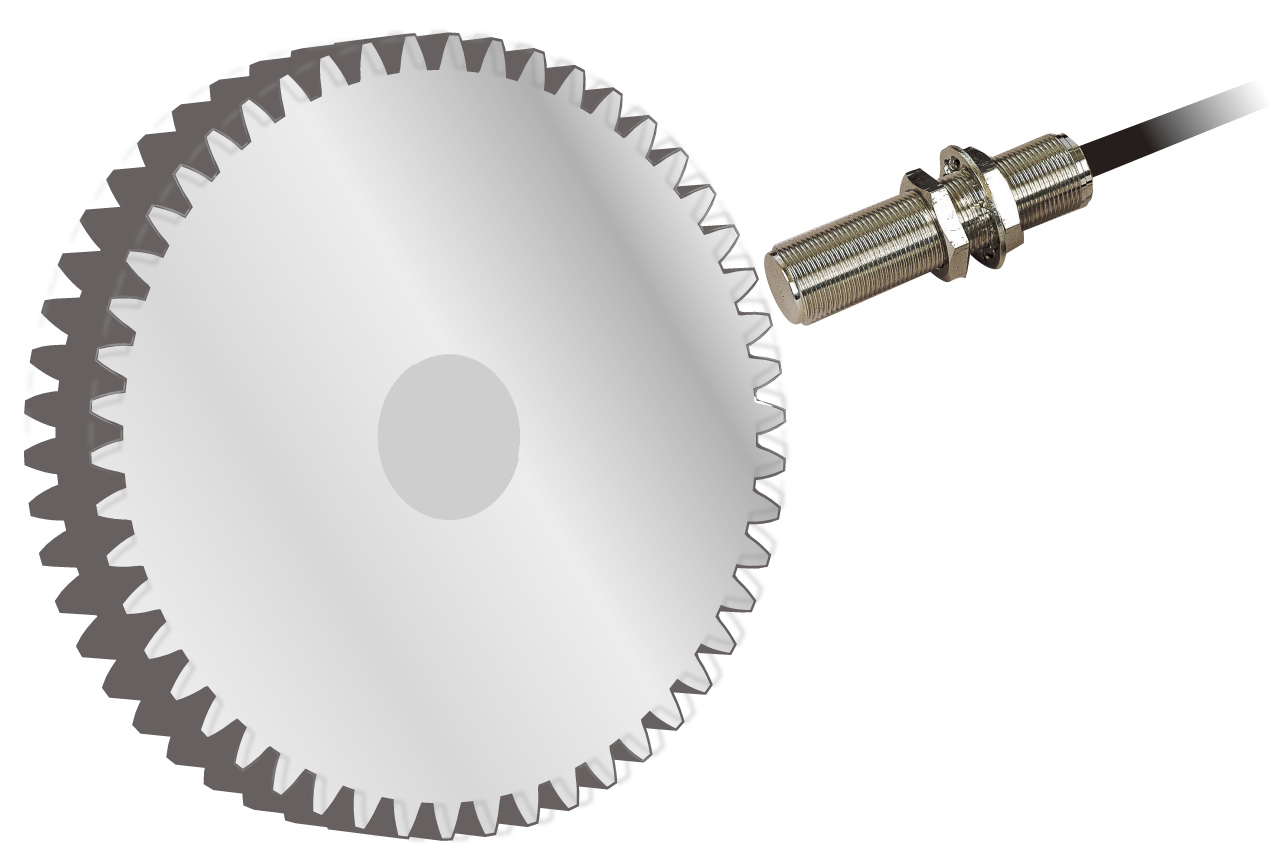

ホール素子、磁石、信号処理回路から構成される磁気回転センサです。
磁性体の検出歯車などの回転による磁気変化を電気信号に変換し、ロジック信号で出力します。
ローテーション調整が不要
オープンコレクタとプルアップ両方の長所を併せ持つ、独自の出力方式。
供給電源電圧に近い電圧で、パルス出力します
コネクタ不要で高信頼
全長にわたってネジが切られ、高い取付自由度
山と谷の差がある磁性体であれば検出可能
速度をCANに変換
| 速度→CAN |
歯車センサと、計測器/信号変換器で
|
| 名称 | 磁気式ギア速度センサ | |
| 型式 | FDP10-A37 FDP10-A37-J6M [コネクタ付] |
FDP16-A65 FDP16-A65-J6M [コネクタ付] |
| 外形寸法 | M10 L:37 mm [M=10, P= 1mm] | M16 L:65 mm [M=16, P= 1mm] |
| 質量 | [FDP10-A37] 85g / [FDP10-A37-J6M] 110g | [FDP16-A37] 150g / [FDP16-A37-J6M] 175g |
| 検出物体 | 材質：磁性体（S45C 機械構造用炭素鋼（JIS G 4051）など 標準歯車および段差が3mm以上あるもの | |
| 適合モジュール | M=0.5以上 | |
| 検出距離 | [Module 0.5] 0.1 - 0.4mm / [Module 1] 0.1 - 1.2mm / [Module 2] 0.1 - 2.6mm | |
| 検出手段 | 単ホール素子方式 | |
| 応答周波数範囲 | 0 - 15kHz | |
| 出力モード | 近接時出力 H | |
| 出力回路 | セミオープンコレクタ（オープンコレクタ＋プルアップ） | |
| 出力電圧 | 供給電源電圧で出力する | |
| 出力電流 | 30mA以下（吸込み電流） | |
| 供給電源電圧 | 4.5 - 25VDC, リップル 10%以下 | |
| 消費電流 | 30mA 以下 | |
| 使用温度範囲 | -20 - +70℃ | |
| 絶縁抵抗 | 50MΩ以上 （DC500V メガーにてケーブル一括とケース間） | |
| 耐電圧 | AC500V 50/60Hz 1min ケーブル一括とケース間 | |
| 耐震動 | JIS C 0040［振動数範囲10 - 55Hz、複振幅1.5mm、掃引時間5分、 掃引回数：X,Y,Z 各方向 20回、計60回］ | |
| 耐衝撃 | JIS C 0044［落下床面：コンクリート、落下高さ：1m、各2回］ | |
| 磁石極性 | 先端 S極 | |
| ケース材質 | 黄銅（ニッケルメッキ） | |
| ケーブル | 2m PVC 3芯シールドケーブル 芯線0.2sq | |
| 動作モニタ用LED |
近接時に点灯 | |
| 付属品 | ナット 2個、歯付座金 1個. | |
| 保護等級 | IP67 | |
茶 +V
黒 SIG OUT
青 0V
シールド：本体とは絶縁

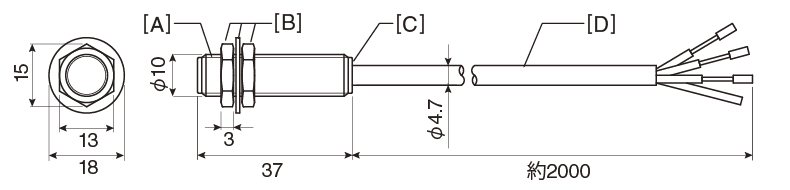

[A] M10 P=1ねじ
[B] 付属ナット・歯付座金
[C] 動作確認用LED
[D] シールド3芯ケーブル
a SIG OUT
b 空き
c +V
d シールド
e 0V
f 0V

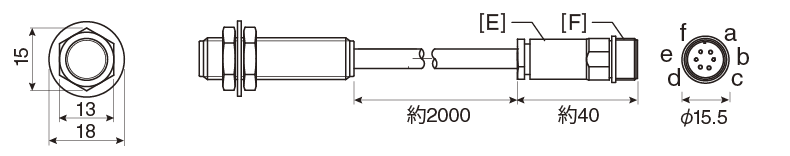

[E] R04-J6Mコネクタ 丸型6P（オス）*
[F] M14 P=1ねじ
*多治見無線電機株式会社製コネクタ
茶 +V
黒 SIG OUT
青 0V
シールド：本体とは絶縁

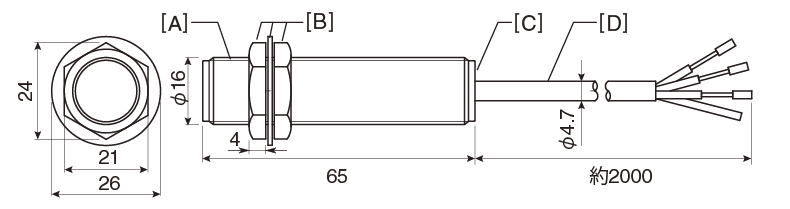

[A] M16 P=1ねじ
[B] 付属ナット・歯付座金
[C] 動作確認用LED
[D] シールド3芯ケーブル
a SIG OUT
b 空き
c +V
d シールド
e 0V
f 0V

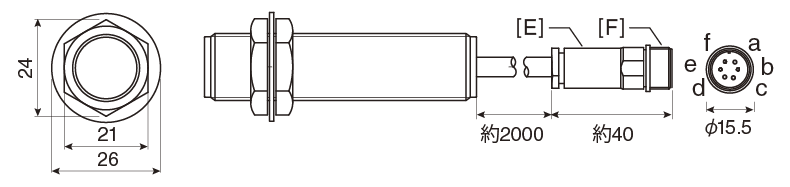

[E] R04-J6Mコネクタ 丸型6P（オス）*
[F] M14 P=1ねじ
*多治見無線電機株式会社製コネクタ
|
| 延長ケーブル型式 | ケーブル端 | ||
| ケーブル長 5m | ケーブル長 10m | ケーブル長 20m | |
| DK-005 | DK-010 | DK-020 | Y型圧着端子 |
 |
白 SIG OUT 黒 空き 茶 +V 青 0V シールド |
||
| R04-P6F* 6極 メス | Y型圧着端子1.25Y-3 | ||
| DK-005T | DK-010T | DK-020T | プラグコネクタ |
 |
a SIG OUT b 空き c +V d シールド e 0V f 空き |
||
| R04-P6F* 6極 メス | R03-P6M* 6極 オス | ||
ギアセンサと、弊社製F/Vコンバータや速度計、高速パルスカウンタなどを組み合わせて、回転速度や角度などのリアルタイム計測が可能になるほか、さまざまなメリットがあります。
高精度・高速応答
ペリオマチックTM方式のF/Vコンバータや速度計で、停止、超低速から高速、急加速や急減速など、あらゆる状況下で高精度・高速応答を実現します
| >ペリオマチックTMとは |
計測の信頼性や安全性向上
機器のマッチングも同一メーカーで安心。工場出荷時の設定変更も可能です（計測器）
*イメージです
センサへ電源供給可能*
センサ用電源を、別途で用意せずに済みます
*一部機種でオプション。GPシリーズは電源不要です
 |
センサ 電源   計測 信号 |
 |
F/Vコンバータ
 |
速度計
   |
信号変換器
   |
高速アナログパルスカウンタ
 |
カウンタ
|
信号変換器
|
 |
| > 製品ページへ |
応答 0 - 20kHz
温度 -20 〜 +105℃
電源 DC4.5 - 25(17)V
出力回路
セミオープンコレクタ*1
ラインドライバ
差動(平衡)CMOSロジック*2
0Hzから検出し、ジッタ抑制技術により正確な回転計測が可能です
ラインドライバ出力タイプは、配線が長い環境にも対応します
電源逆接続保護回路を搭載し、作業ミスによる故障も防ぎます
 |
| > 製品ページへ |
応答 0 - 15kHz
温度 -20 〜 +80℃
電源 DC4.5 - 25V
出力回路
セミオープンコレクタ*1
汎用センサとして使いやすさを追求
出力回路は不平衡で、センサ電源電圧にほぼ同等の出力電圧が得られます
信号受端のプルアップ電圧がセンサ出力より高くても、そのまま接続できるよう、セミオープンコレクタ出力回路を装備
 |
| > 製品ページへ |
応答 10 - 30kHz
温度 -40 〜 +150℃
電源 DC5 - 12V
出力回路
オープンコレクタ
アンプ内蔵、高温(150℃)で使用可能
 |
| > 製品ページへ |
応答 0 - 15kHz
温度
-40 〜 +140℃ (RFP16A 電源15V未満)
-40 〜 +126℃ (RFP16A 電源15V以上)
-20 〜 +80℃ (RFP16D)
電源 DC9 - 25V
出力回路
セミオープンコレクタ*1
(A/B相 または 速度/方向判別信号)
1本で正逆両方向を検知。穴加工や取付調整などの作業削減
*m1/1.5/2対応／インボリュート歯車検証済
 |
| > 製品ページへ |
応答 220 - 50kHz
温度 -20 〜 +100℃
電源 電源不要
出力回路
速度に比例した電圧出力*3
0.5Vp-p以上
磁石と検出コイルの自己発電型。電源不要
歯車の歯先などに近接し、回転速度に比例した周波数信号を出力します
*1 セミオープンコレクタ（オープンコレクタ+プルアップ）:は、当社独自の出力回路で、信号受端のプルアップ電圧がセンサ電源電圧より高くてもそのまま接続できます。
単なるオープンコレクタと異なり、センサ電源電圧に近い電圧のパルス出力が得られます。
*2 差動(平衡)CMOSロジックは、不平衡信号として使用可能です。平衡信号で使用する場合、電源電圧と出力電圧仕様をご確認お願いいたします。
*3 GPタイプの出力電圧は原理上、速度に比例しますが、GPタイプは信頼性向上のため、出力の不必要な上昇を防いでいます。
