方向判別磁気式ギア速度センサ RFPシリーズ
ENGLISH PAGE
RFP16A/RFP16D
通販サイトへ
| これ1本で方向判別、各種モジュールに対応 |

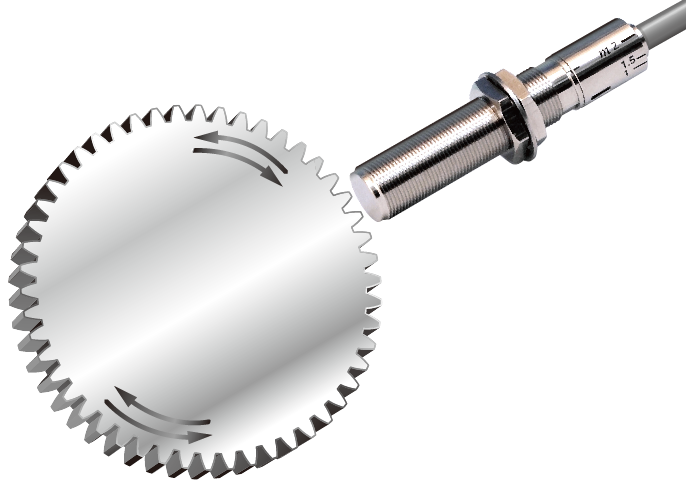

1本で正逆両方向を検出（歯車m1/1.5/2に対応／インボリュート歯車検証済）。[特許出願中]
穴加工や取付調整など、作業コスト削減に貢献します。
磁性体歯車の回転を0Hzから検出し、動き出しや停止時の動きも細かく確認できます。
| 1本で正逆両方向を検知 | 設置時の穴あけほか、取付調整の作業時間やコストの削減に貢献します。
| |||||
| 1本で m1, m1.5, m2 対応 | 設計自由度が高く、管理コストも低減。 |
|||||
| 0Hzから計測可能 | 回転の動き出しや停止時の動きも細かく確認。 出力回路は独自のセミオープンコレクタ方式。プルアップが不要です。 |
|||||
| IP67 シームレスな先端部と コニカルプレスTM |
先端と本体が一体加工された金属ケースと、
伝統のケーブル引出し技術コニカルプレスTM
|
|||||
| セッティングカード付 | 歯車モジュール別の取付角度を、カード1枚で確認
|
|||||
| 出力信号別で2機種 |
|
|||||
| 用途 | 正逆両方向の、速度・角度の計測・制御に 駆動系の試験やFAほか、さまざまな用途にお使いいただけます。 |
| カスタム対応例 | 指定コネクタ取付 交換が容易 固定用フランジ装備 ギャップ調整不要 簡単取付 |
他にもさまざまなカスタムが可能です。 先端形状 ケーブル長 コネクタ形状など ご相談ください |

  |
主な仕様
| 名 称 | 方向判別磁気式ギア速度センサ | |
| 型 式 | RFP16A-85 / RFP16A-85-P4M（コネクタ付） | RFP16D-85 / RFP16D-85-P4M（コネクタ付） |

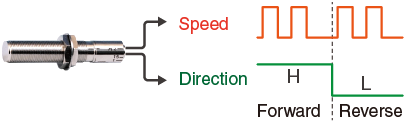

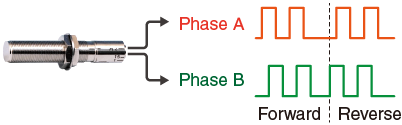

| 出力信号*1 | A相信号 / B相信号 *2 | 速度信号 / 方向判別信号 （正転：Hレベル、逆転：Lレベル） *2 |
| 出力形式 | セミオープンコレクタ（オープンコレクタ＋プルアップ）出力 | |
| プルアップ抵抗 | A相信号：3.3kΩ / B相信号：3.3kΩ | 速度信号 ：3.3kΩ / 方向判別信号：10kΩ |
| 検出物体 | 磁性体（S45C 機械構造用炭素鋼 JIS G 4051など） 標準インボリュート歯車 | |
| 検出距離 *3 | m1：0.1 - 1.0mm*3 / m1.5：0.1 - 2.0mm*3 / m2：0.1 - 2.7mm*3 | |
| 応答周波数範囲 *3 | 0 - 15kHz*3 | |
| 出力電圧 | 供給電源電圧より約0.5V低い電圧で出力 | |
| 出力電流 | 30mA以下（吸込み電流） | |
| 供給電源電圧範囲 | DC7 - 25V | |
| 消費電流 | 40mA以下 | |
| 使用温度範囲 *4 | －40℃～＋140℃(電源15V未満) / －40℃～＋126℃(15V以上) | －20℃～＋80℃ |
| 磁石極性先端 | S極 | |
| 動作確認用LED | 橙色LED：A相 / 緑色LED：B相 | 橙色LED：速度信号 |
| 絶縁抵抗 | 50MΩ以上（DC500V メガーにてケーブル一括とケース間） | |
| 耐電圧 | AC500V 50/60Hz 1min ケーブル一括とケース間 | |
| 耐振動・耐衝撃 | JIS E 4031:2013（ 鉄道車両用品 － 振動及び衝撃試験方法）
[振動機能試験] X,Y,Z：5.4m/s2 rms 各軸両方向 各10分 [振動耐久試験] X,Y,Z：30.6m/s2 rms 各軸5時間 [衝撃試験] 300m/s2 合計18回（各直交3軸の正・負方向 各3回） |
|
| 温度試験 | JIS C 60068-2-14:2011準拠 | |
| 外形寸法 | M16（P=1ネジ部） x L84 | |
| 質量*5 | RFP16A-85：約230g / RFP16A-85-P4M：約250g （うち、ケーブル部 約65g/m） |
RFP16D-85：約230g / RFP16D-85-P4M：約250g （うち、ケーブル部 約65g/m） |
| 本体ケース | 黄銅（ニッケルメッキ） | |
| ケーブル | 2m PVC 4芯シールドケーブル 芯線0.3sq | |
| 付属品 | ナット 2個、歯付座金 1個、セッティングカード1枚 | |
| 保護等級 | IP67 | |
| RoHS | RoHS対応 | |
| 価格(税別) |
RFP16A-85: 41,800円 / RFP16D-85: 41,800円 / RFP16A-85-P4M: 44,000円 / RFP16D-85-P4M: 44,000円 *上記は2024年2月以降の価格です |
|
＊1：電源投入後の初期状態はA相信号・B相信号・速度信号はLレベル、方向判別信号はHレベル
＊2：正転・逆転の方向は図2のように設置した場合の動作です。
＊3：歯幅10mmでの検証値です。
＊4：動作確認用LEDの上限温度（100℃）を超えるとLEDの性能が低下する場合がありますが、出力には影響ありません。コネクタ付モデル（-P4M）のコネクタ部分の上限は85℃です。
＊5：質量（本体、ナット2個、歯付座金 1個、ケーブル2m含む）
仕様は予告なしに変更になる場合があります。

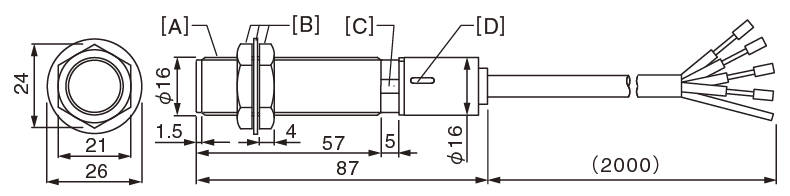

RFP16A-85 直出しケーブル（標準仕様）
| M16 P=1ねじ | 付属ナット・ 歯付座金 |
14mmレンチ面 | 動作確認用LED：A相信号 （裏面はB相) |
||
 |
茶 +V DC7 -25V 青 0V 白 A相信号 黒 B相信号 シールド（本体とは絶縁） |
||||
RFP16D-85 直出しケーブル（標準仕様）
| M16 P=1ねじ | 付属ナット・ 歯付座金 |
14mmレンチ面 | 動作確認用LED：速度信号 | ||
|
茶 +V DC7 -25V 青 0V 白 速度信号 緑 方向判別信号 シールド（本体とは絶縁） |
||||

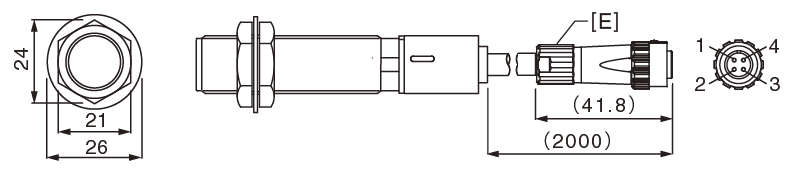

RFP16A-85-P4M コネクタ付きケーブル
| LF10WBPD-4P コネクタ （オス）* | 1 +V DC7 -25V 2 0V 3 A相信号 4 B相信号 シールド線はコネクタシェルを通じて接続 *ヒロセ電機製コネクタ |
||
 |
|||
RFP16D-85-P4M コネクタ付きケーブル
| LF10WBPD-4P コネクタ （オス）* | 1 +V DC7 -25V 2 0V 3 速度信号 4 方向判別信号 シールド線はコネクタシェルを通じて接続 *ヒロセ電機製コネクタ |
||
|
|||
延長ケーブル [別売]
長さで3種類、ケーブル端で2種類（Y型圧着端子とプラグコネクタ）をご用意しています
| センサ(コネクタタイプ) | 延長ケーブル型式 | ||||||||
| ケーブル長 5m | ケーブル長 10m | ケーブル長 20m | |||||||
RFP16A-85-P4M
|
CY-RA-005 | CY-RA-010 | CY-RA-020 | RFP16A-85-P4M用 | |||||
|
茶 +V DC7 -25V 青 0V 白 A相信号 黒 B相信号 シールド（本体とは絶縁） |
||||||||
| CY-RD-005 | CY-RF-010 | CY-RF-020 | RFP16D-85-P4M用 | ||||||
|
茶 +V DC7 -25V 青 0V 白 速度信号 緑 方向判別信号 シールド（本体とは絶縁） |
||||||||
| CC-RP-005 | CC-RP-010 | CC-RP-020 | RFP16A/D-85-P4M 共通 | ||||||
|
1 +V DC7 -25V 2 0V 3 A相信号 / 速度信号 4 B相信号 / 方向判別信号 シールド線はコネクタシェルを通じて接続 |
||||||||
【注意】
センサケーブルを延長すると、外部からのノイズの影響を受けやすくなります。
影響は条件により異なるため、お客様のご使用環境でご確認いただくことを推奨いたします。
