ポケッタブル CAN変換器 [カスタマイズ品]　CAN-HD(仮称)

外形寸法図

CANデータを、アナログ信号(電圧または電流)に変換します

複雑な設定　不要

高価なアナライザ　不要

高価な診断器　不要

お持ちのロガー・オシロ(アナログ入力)などで、簡単・安価にデータ確認

CAN入力
自動車・建機・農機・事務機器など

変換

CAN-HD

電源
単3電池4本 / 付属ACアダプタ

16bitアナログ出力
お持ちの機材でデータ確認 CAN信号をカンタン取得
ロガー	オシロ

使用イメージ

LiDAR測距センサ+CAN変換器で、距離測定 [動画] NEW

CANアナライザ不要：任意のCAN信号をピンポイント確認

CAN2.0対応［入力］

BPS：　10k, 20k, 50k, 100k, 250k, 500k, 1Mbps

FORMAT：　INTEL (Little Endian) /MOTOROLA (Big Endian)

FRAME：　標準（11bit長ID）/ 拡張（29bit長ID）

16bitアナログ出力

0-10V ／ 0-5V ／ ±10V ／±5V ／ 4-20mA 　【機種を選択】　CANデータの受信毎に出力更新
分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整

電源2WAY

単3電池4本

付属ACアダプタ

設定3WAY

本体設定ボタン
本体上面の4連ボタンで、即座に設定

PC+設定管理ソフト
LINKSHIP [無償]

外部設定器
PL-5A [別売]

コネクタ

BNC + 端子台タイプ

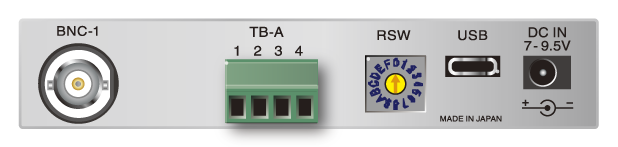

コネクタ配置

BNC(出力用) ＋ 4極端子台(CAN入力用)^＊1

*1　端子台はネジ式（M2スクリュー）です

見やすいOLED　16文字×2行表示

広い視野角と省電力を実現

キャリングケース付属

外観
A：収納物の保護や軽さに配慮した、セミハード素材
B：ベルトなどに取付けできる、ループ型バンド（取外し可）
C：ぐるっと大きく開く、ラウンドファスナー
・外形寸法140W×170D×65H (概寸)

内部
D：大きく開いて収納物が一望
E：本体を留める伸縮性バンド
F：収納用ネット

[使用例]

仕様例

*本品はカスタマイズ品です。仕様をご相談ください

名称	CAN-アナログ出力変換器　[カスタマイズ品]
型式	CAN-HD（仮称）

CAN入力部

入力点数	1点
通信規格	CAN2.0B
CAN BPS	10k / 20k / 50k / 100k / 250k / 500k / 1M bps 　プログラムにて設定
CAN FORMAT	INTEL (Little Endian) / MOTOROLA (Big Endian) 　プログラムにて設定
CAN FRAME	標準(11bit長ID) / 拡張(29bit長ID) 　プログラムにて設定

表示部

表示器	16 文字2 行　　文字高6mm 　 OLDE
表示範囲	0.00000 - 999999
小数点位置	プログラムモードにて設定　桁数 0 - 4
表示更新時間	0.1 - 9.9ｓ　　0.1ｓ単位で設定可能
電源ON/OFF 表示	電源スイッチ内蔵　LEDがON で点灯

USB通信部（USB Type-C）

USB通信仕様	USB2.0 （USB仮想COMによるシリアルポート通信 230.4kbps）
USB通信機能	設定値の書込・読込

アナログ出力オプション

出力信号	0 - 10V／0 - 5V／±5V／±10V／4 - 20ｍA 【機種を選択】
D/A変換方式	DAC変換方式
出力分解能	16bit（58000以上）
負荷抵抗	電圧出力：4.7kΩ 以上　／　電流出力：お問い合わせください
出力精度	電圧出力：±0.1％ of FS@23℃　／　電流出力：お問い合わせください
温度変動	±200ppm／℃ 以下
出力スケーリング	フルスケール、ゼロスケール設定により任意のスケーリング可能
出力更新	CANデータの受信毎に更新

一般事項

使用温度/ 湿度	-10 ℃～＋50 ℃ / 35～85%RH（非結露）　　　腐蝕性ガスのないこと
保存周囲温度	-20 ℃～＋65 ℃
電源電圧	標準：　単3電池1.5V× 4 (DC6V) ACアダプタ：　必ず付属のACアダプタをお使いください
消費電力	3W 以下　（センサ電源出力は含みません。センサ電源出力時は消費電流により持続時間が短くなります）
アイソレーション	電源／その他の入出力
耐電圧	電源／その他の入出力：各端子間 DC500V 1 分間
外形寸法	94(W)×32(H)×150(D)mm
付属品	ACアダプタ、キャリングケース、単3形乾電池4本 (ケーブルは付属しません)
