CAN出力 |
多彩な印加電圧 |
ブリッジ抵抗350Ω |
入力 | |||

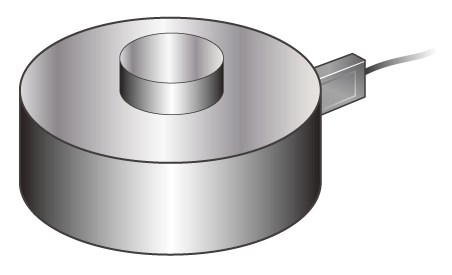

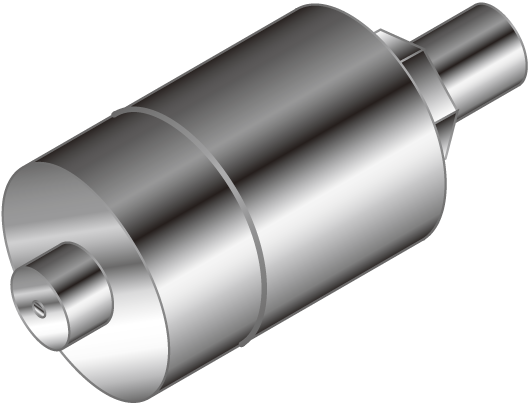

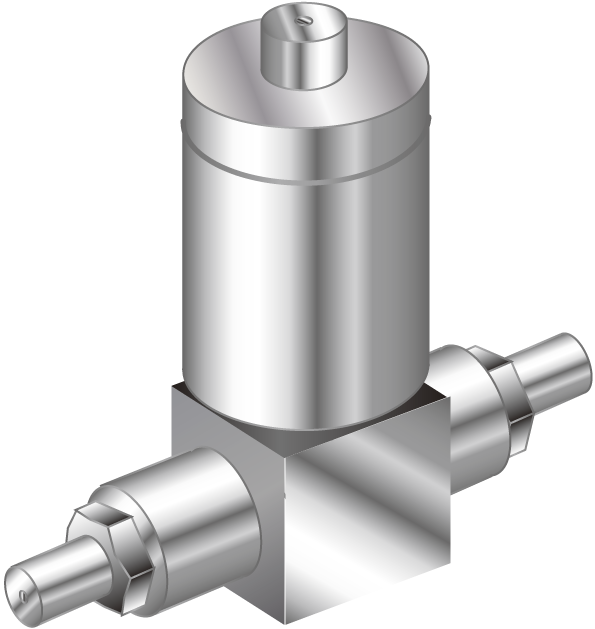

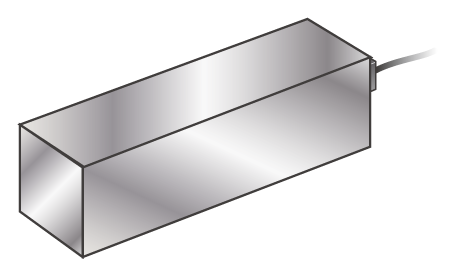

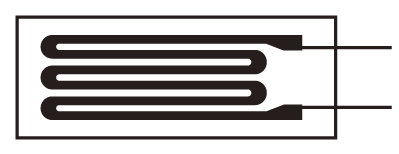

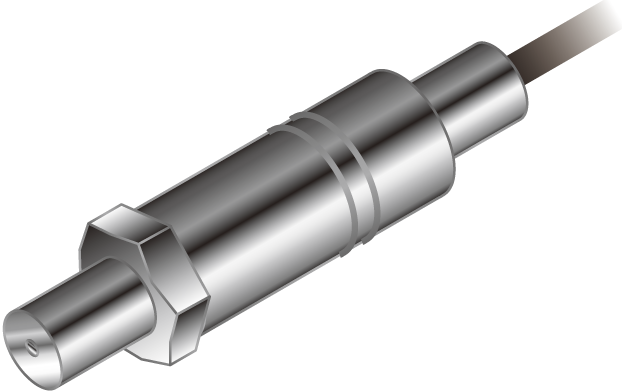

ひずみゲージ・ロードセル・圧力・加速度センサ ブリッジ抵抗 120Ω/350Ω ![]() ![]() ![]() ![]() ![]() ![]() ![]() |
![]() |
||
センサ用電源 ・2.5V/5V/10V |
![]() | ||
演算・信号変換 | |||||||
ST-24シリーズ
|
![]() |
||||||
電源 ・DC7-60V(ST) ・DC7-30V(STL) |
設定 ・専用ソフト LINKSHIP ・外部設定器 PL-5A |
||||||
出力 | ||||||
PC・PLC・ロガー・オシロ・表示灯など ![]() ![]() ![]() ![]() ![]() |
2.5V |
5V |
10V |
350Ω |
製品ページへ> |

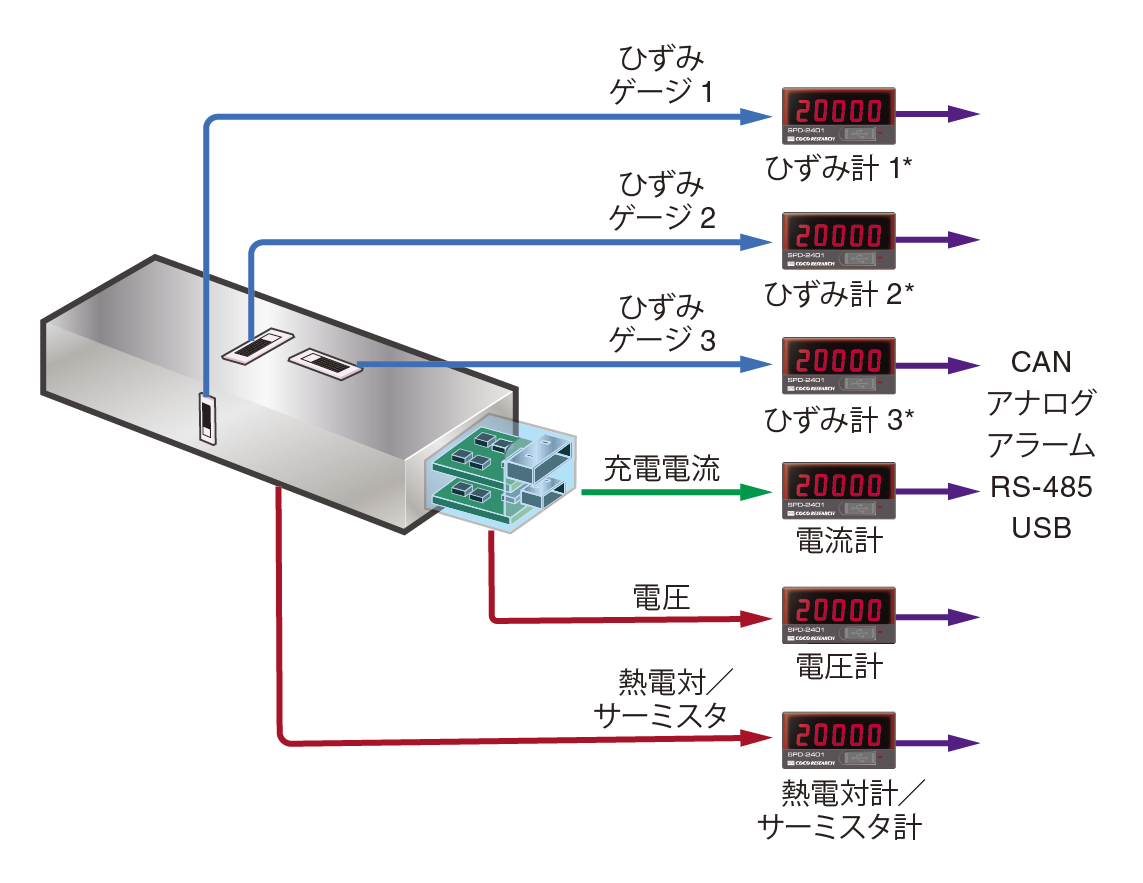

>事例を見る |
>詳しくみる
>詳しくみる
>詳しくみる
>詳しくみる
>詳しくみる
SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
> LINKSHIPのページへ |
着脱式プラグコネクタ
コネクタに結線、挿すだけ
着脱式プラグコネクタ
スプリングロック式 [標準]
取付フック [左右]
工具不要で、手軽に本体着脱
![]() |
![]() ![]() >BXS-1概要へ |
![]() |
![]() |
![]() |

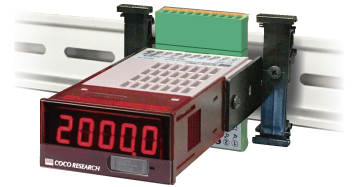

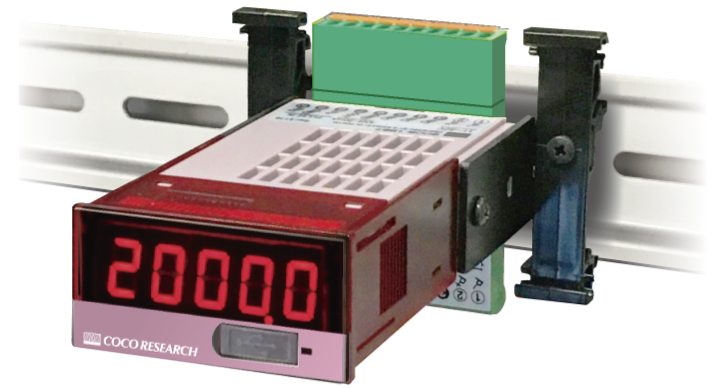

BXF-DN2 DINレール取付具(別売) |

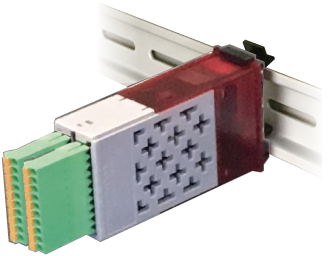

2451タイプ 表示器なし |

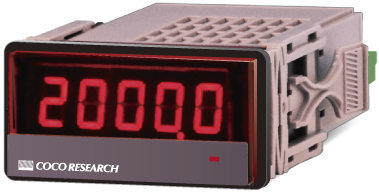

2431タイプ 表示器あり |
>BXF-DN2のページへ | >2451、2431の説明を見る |
型式 | ST-2401 | ||||||||
入力部 | |||||||||
入力信号 | 1点 ロードセル信号 | ||||||||
ブリッジ抵抗 | 350Ω ブリッジ印加電圧:2.5V / 5.0V / 10.0V (±7%) | ||||||||
測定範囲 | ±5.1mV/V (ADC分解能60000以上) 下記参考仕様相当の運用可能 ・スパン調整範囲:1-4mV/V ・外部シャント抵抗調整範囲:40%-100%カバー (工場出荷値80%) ・ゼロ調整範囲:−100% 〜 25%FS |
||||||||
最小入力感度 | 1μV/digit(ブリッジ電圧5V)、 2μV/digit(ブリッジ電圧10V) | ||||||||
測定精度 | ±(0.1% of FS + 1digit)@23℃ 35-85% ※サンプリング速度20回/秒以下 | ||||||||
温度特性 | ゼロ:0.02%FS/℃ スパン:0.02%FS/℃ | ||||||||
サンプリング速度 | 1000回/秒 ※ΔΣAD変換方式 | ||||||||
センサ用電源出力 | 2.5V/5V/10V 【機種を選択】 |
||||||||
演算部 | |||||||||
動作方式 | ΔΣ積分方式 | ||||||||
移動平均数 | 1 - 99 | ||||||||
制御入力 | 標準またはオプション(型式による) | ||||||||
(設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト・スパンシフト・ゼロセット・スパンセット [ON論理] ノーマルオープン、ノーマルクローズ |
||||||||
(操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | ||||||||
(データ通信) | 通信でコマンド制御可能(USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | ||||||||
制御入力応答動作 | 応答動作の設定可能 (1ms〜1999ms) | ||||||||
制御入力バックアップ | シフト、セット動作時の値のバックアップ有効・無効の設定(電源OFFしても値を保持可能) | ||||||||
設定値記憶 | 不揮発性メモリ (EEPROM) |
||||||||
表示部 | |||||||||
表示器(数値表示) | 5桁 7セグメント LED 文字高 9mm ST-2401 赤色LED / ST-2401-G 緑色LED (オプション) 表示範囲:-19999〜99999 極性表示:逆回転時 −点灯 オーバー表示:OL ゼロ表示:リーディングゼロサプレス 表示更新時間:0.3 秒( 0.1 - 9.9 秒の範囲で設定可能) 表示精度:20ppm ± 1デジット 23℃ |
||||||||
小数点位置 | 半固定 プログラムモードにて設定 0:□□□□□ 1:□□□□.□ - 4:□.□□□□ | ||||||||
表示器(インジケータ) | LED 1個 電源/制御入力 から設定 |
||||||||
USB通信部 | |||||||||
USB通信仕様 | USB2.0( USB 仮想 COM によるシリアルポート通信 230.4kbps) | ||||||||
USB通信機能 | 設定値の書込・読込/測定値連続出力 | ||||||||
出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
||||||||
一般事項 | |||||||||
使用温湿度範囲 | -10℃〜 +50℃ 35〜85%RH (非結露) | ||||||||
電源電圧 | DC7-60V 逆接保護あり USBホストからの給電:5V | ||||||||
消費電力 | 3W以下 | ||||||||
アイソレーション | 電源/電圧入力/その他の入出力 | ||||||||
耐電圧 | 上記の各端子間 DC500V 1分間 | ||||||||
質量 | 約 60g |
||||||||
CANオプション | |||||||||
通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | ||||||||
通信機能 | 設定値の書込・読込/測定値連続出力 | ||||||||
設定項目 | CAN送信ID、CAN受信ID | ||||||||
出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
||||||||
RS-485オプション Modbus RTU対応もご相談ください | |||||||||
接続台数 | 32台(max) | ||||||||
通信形式 | 2線式マルチドロップシリアル通信 | ||||||||
通信方式 | 調歩同期式 | ||||||||
通信規格 | RS-485 | ||||||||
通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | ||||||||
データ形式 | スタートビット 1bit/ ストップビット 1bit/ データ長 8bit/ パリティビット 無 | ||||||||
通信コード | ASCII | ||||||||
通信機能 | 設定値の書込・読込/測定値出力(要求コマンドに応答) |
||||||||
アナログ出力オプション | |||||||||
出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | ||||||||
D/A変換方式 | DAC変換方式 | ||||||||
出力分解能 | 16bit(50,000以上) | ||||||||
負荷抵抗 | 電圧出力:4.7kΩ以上 電流出力:300Ω以下 | ||||||||
出力精度 | 電圧出力:±0.1% of FS@23℃ 電流出力:±0.1% of FS@23℃ | ||||||||
温度変動 | ±200ppm/℃ 以下 | ||||||||
出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | ||||||||
出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
||||||||
コンパレータ(アラーム・警報)出力オプション | |||||||||
設定方法 | プログラムモードにて設定 | ||||||||
出力数 | 2点 / 4点 機種選定条件による | ||||||||
出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 50Ω以下 | ||||||||
出力負荷電圧 | ピークAC/DC280V 100mA (抵抗負荷) ON抵抗 最大50Ω以下 | ||||||||
出力論理 | 比較は極性付で行なう (マイナスより 0 が大)
|
||||||||
更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) |
