歯車センサ、エンコーダ、リニアゲージ、ストロークセンサなどの信号を、SPDシリーズでCANに変換します。
自動車開発や建機、産業機器など様々な分野で、CAN通信への信号変換器・CANシグナルコンディショナとしてご利用いただけます。
更新時間毎に計測データをCANバスに自動出力するため、容易にデータ収集できます。
| 入力 パルス(周波数)出力タイプのセンサ |
|||||||||||
|
 周波数 パルス    |
||||||||||
| ・ロジック ・ゼロクロス ・ラインドライバ信号 | |||||||||||
| センサ用電源 ・12V/5V/その他 |
 |
||||||||||
| 変換 ・移動平均 最大99 ・ゼロシフト ・HOLD[現在値／最大値／最小値／変動幅最大値] |
||
角度・位置・変位-CAN変換器     |
 CAN 出力 |
|
| CANバス 更新時間ごとにCANデータ出力 | |
PC、データ収集ユニット、ロガーなど
 |
|
| 3線配線なので、イーサネットやBCDに比べ 配線を大幅削減 | |
| 強力なエラー検出システムで ノイズに強く、安全性向上 | |
| SAE J1939 対応例あり (DLC8バイト以下) | |
| 角度計測 |
| 位置計測 |
| 変位計測 |
| アーム機構の角度・位置検出 |
| フィルム・ワイヤの巻取量 |
| 駆動ボールネジ機構の回転角・移動量 |
| モータの回転角度やアームなどの移動量・位置計測など： センサからのパルス信号をCANに変換し、データを取込み |
| CAN通信でノイズを低減、 複数台使用時の配線工数を削減 |
| 最速1ms更新のCAN通信 |
| CAN通信は更新時間毎に計測データを自動出力するため、プログラム開発コストを軽減 *機種による (CAN以外は、コマンドレスポンス方式で計測データ取得) |
| CAN連続出力機能 測定値を容易に取得 |
| 出力更新 最速1ms更新 |
| SAE J1939（DLC8バイト以下）など 対応例あり *ご相談ください |
| 5Vロジック |
| ゼロクロス |
| NPNオープンコレクタ |
| 12Vロジック |
| カスタマイズ信号 |
| 入力絶縁 |
| A/B相入力 |
| ラインドライバ |
| トリガレベル 0-9.00V |
| ヒステリシス 3段階 |
| プルアップ ON/OFF |
一般的な計測器は2.5Vが多いですが、SPDは0-9Vまで10mV単位で設定可能。さまざまなセンサに対応します。
 |
や |  |
なども入力可能 |
| しきい値 0.5V | しきい値 7V |
| 5V |
| 12V |
| その他の電圧 |
 |
センサ電源 計測信号 |
 |
共通の特長
・16bitアナログ出力と、CANが同時出力可能 [オプション]
| 詳しくみる> |
48x96サイズ
アナログ出力
0.1-9999.9ms更新
デジタル通信
1-9999ms更新
電源
AC100-240／DC9.6-30V
表示器 6桁
緑LEDタイプもあり
外寸 W96, H48, D99
前面設定ボタン
スパン/ゼロセット、スパン/ゼロシフトなど
| 詳しくみる> |
気軽に使える1CHタイプ
アナログ出力
0.1-9999.9ms更新
デジタル通信
1-9999ms更新
電源
DC7-60V／USB給電5V
表示器 5桁
緑LEDタイプもあり
外寸 W48, H24, D106
DINレール取付対応
| 詳しくみる> |
気軽に1CH 廉価版
アナログ出力・デジタル通信
40-9999ms更新
電源
DC7-30V／USB給電5V
表示器 5桁
赤LEDのみ
外寸 W48, H24, D106
DINレール取付対応
| 詳しくみる> |
現場で活躍、ハンディ
アナログ出力
0.1-9999.9ms更新
デジタル通信
1-9999ms更新
電源 単3電池／ACアダプタ
表示器 OLED 16文字2行
外寸 W94, H32, D150
選べるコネクタ
BNC/M8/端子台など
| 詳しくみる> |

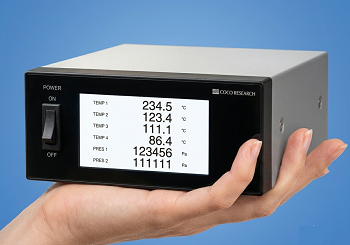

軽量で車載用にも
多CH入力 カスタマイズ品
出力
CAN
16bitアナログ(電圧/電流)
アラーム(警報)
イーサネット
HDMI
電源 DC8-30V
表示器 有/無を選択
選べるコネクタ
BNC/LAN/Dsub/端子台
| 詳しくみる> |
4輪などをひと目で計測
4CH入力 カスタマイズ品
アナログ出力
0.1-9999.9ms更新
デジタル通信
1-9999ms更新
電源
AC100-240／DC9.6-30V
表示器 6桁
緑LEDタイプもあり
外寸 W300, H140, D93
前面設定ボタン
スパン/ゼロセット、スパン/ゼロシフトなど
| LINKSHIPをみる > |
着脱式プラグコネクタ
コネクタに結線、挿すだけ
着脱式プラグコネクタ
スプリングロック式 [標準]
着脱式プラグコネクタ
M2スクリュー式 [オプション]
固定式コネクタ
[カスタム対応]
取付フック [左右]
工具不要で、手軽に本体着脱
前面から設定・計測
キ−ロック付きで誤操作も防止
(A)動作表示LED
(B)前面シートボタン
[プログラムモード] MODE・桁選択・数値設定・ENTER
[計測モード] スパンシフト・ゼロシフト
キーロックなど
 |
  >BXS-1概要へ |
 |
 |
 |
| BXF-DN2 DINレール取付具(別売) |
2451タイプ 表示器なし |
2431タイプ 表示器あり |
| >BXF-DN2のページへ | >2451、2431の説明を見る | |
| ロードセル → CAN変換 > | ||||||||
印加2.5V/5V/10V ブリッジ120Ω/350Ω
|
| 電流 → CAN変換 > | ||||||||
±100μA〜±10A対応
|
| 電圧 → CAN変換 > | ||||||||
±10mV〜±70V対応
|
| 抵抗 → CAN変換 > | ||||
変位センサ・抵抗出力センサに
|
| サーミスタ → CAN変換 > |
独自の演算で高精度変換  NTCサーミスタ |
| 熱電対 → CAN変換 > | |||
熱電対K,J,R,E,T,B,N,Sに
|
| 測温抵抗 → CAN変換 > | ||
測温抵抗体 Pt100に対応
|
| 速度 周波数パルス入力 → CAN変換 > | ||||||||
ペリオマチックTMで高精度
|
| トルク 周波数パルス入力 → CAN変換 > | ||||
トルクや燃料混合比センサに
|
| CAN→電圧変換器もご用意 > | ||||||||
CANを電圧信号や警報信号に変換
|
 |
 |
 |
 |
||||
|
|
|
|
||||
 |
 |
 |
 |
||||
|
|
|
|
||||
|
 |
 |
