速度/積算計[切替式]　SPD-2401（デジタルパネルメータ・信号変換器・指示警報計・回転パルスメータ)　 　　
>速度計一覧 　　 >カウンタ・積算計一覧 　　 >製品一覧 　　>HOME 　　>ENGLISH

ペリオマチック™演算方式で、高精度・高速応答

センサのパルス信号で周波数を計測。rpm、L/h、km/hなど、任意のレートで表示・出力します

パルス出力型の多彩なセンサに対応　*下図はオプション機能も含みます

センサ
ギアセンサ

流量センサ

ロータリエンコーダ

リニアエンコーダ
など、パルス(周波数)出力タイプ		   入力パルス
・汎用入力
・ラインドライバ入力
・A/B相入力

・5Vロジック
・ゼロクロス
・NPNオープンコレクタ
・12Vロジック
・入力カスタマイズ信号 		  演算[速度・周波数・周期・積算]
・測定：ペリオマチック™B方式
・移動平均 最大99
・ローカット
・制御入力
　HOLD[現在値・最大値・最小値・変動幅最大値]
　積算[ゼロシフト・スパンシフト・停止・開始]		       PC　

PLC　

ロガー

オシロ

表示灯 　など
→ → → 出力
・16bitアナログ
・アラーム
・CAN
・RS-485
・Modbus
・USB 		→
← センサ電源出力
・12V/5V/その他		 ←
↑ ↑
      電源
・DC7-60V
・USB給電 5V		 設定
・LINKSHIP（専用ソフト）
・外部設定器（PL-5A）

積算機能付 [切替式]　 などの計測や制御にも


箱入れ・多CHなどカスタマイズも可能 ［ご相談ください］　　 >カスタマイズ事例をみる　 >多CHタイプ　 >SDロガー付タイプ
1台から対応 組込品として校正可能 校正書類・トレーサビリティチャート発行可能
19インチラック組込   箱入れ 多CH・表示器付 HDMI出力+表示ソフト SDロガー付・前面ボタン
■計測種類・CH数を選んで箱入れ　■便利・簡単・低コスト　■機能変更：「入力電源を変更したい／出力電圧や通信仕様などを設備に合わせたい」など

CAN出力 1ms更新 [オプション]
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上

16bitアナログ出力 0.1ms更新 [オプション]
分解能 50,000以上／フルスケール・ゼロスケール設定、アナログ出力ゼロ調整

アラーム出力 1ms更新 [オプション]　1-4点　[型式による]

USB Type-C 1ms更新 [標準装備]　データロギング・設定・給電

入力 600μHz - 1MHz　入力分解能10.4ns　

各種信号に対応 5Vロジック ゼロクロス NPNオープンコレクタ 12Vロジック カスタマイズ信号
オプション多彩 入力絶縁 A/B相入力 ラインドライバ入力 *A/B相とラインドライバ入力は同時搭載不可
調整もお好みで トリガレベル 0-9.99V ヒステリシス選択 プルアップON/OFF
センサ電源 5V／12V（その他の電圧も可能） [オプション]

ペリオマチック™演算　 超低速から高速まで高精度。急変化・急停止にも追従します


ペリオマチック™とは ココリサーチが世界に先がけ独自開発した周波数計測技術 詳しく見る＞

リーズナブル・気軽に使える1CHタイプ　　 >廉価版のページへ
SPD-2401 表示のみ 32,500円～(税別)
SPD-2451 DINレール取付・表示器なし仕様 28,100円～(税別)
＞オプションと価格表を見る
※2024年2月時点の価格です

スマートに設定・ロギング　 専用ソフトLINKSHIP(無償)で、設定管理・レポート印刷・CSVロギング　 >LINKSHIPのページへ

CSVロギング 設定値リストを比較・照合 設定値をPC保存・コピー 誤操作や設定ミスを防止 設定の工数を削減
600秒など時間指定でロギング可能。ロガーソフトのカスタムも承ります。 複数の設定値リストを比較・照合。 メモ書きや手打ち入力でのミス防止、
管理の手間やコストも低減します。

PC画面上で設定や確認。本体ボタンの誤操作も防止します。

 マスタの設定内容をコピーできます。
複数台でも設定データの書込だけ。

USB Type-Cコネクタ標準装備 PC不要、ハンディタイプの外部設定器もご用意（別売）
>PL-5A 製品ページへ
※設定専用／データロギングや給電はできません。

手軽に配線・取付　現場での使い勝手を考慮

コネクタに結線し、手で挿すだけの一括接続 　着脱式プラグコネクタ 固定式コネクタ [カスタム対応] 取付フック(左右):　本体を固定

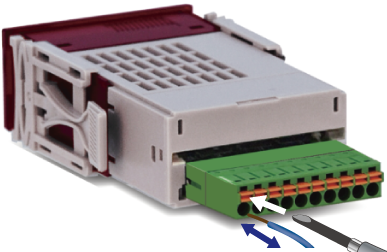

スプリングロック式 [標準]

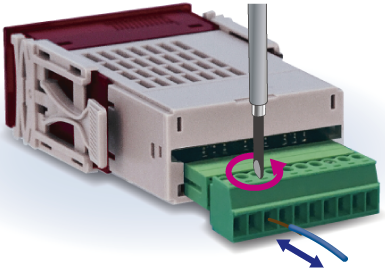

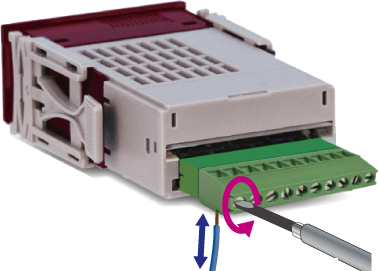

M2スクリュー式 [J04 オプション]
電線は下出しとなります。
＊下出しが難しい場合は、ご相談ください
※2431、2451タイプには付属しません。

使いかたもバラエティ

持ち運んで計測 盤に組込み DINレール取付
PCやタブレット・本器・ケーブルを持ち運び、USB給電で計測。
収納ケースBXS-1(別売)もご用意		 24x48サイズで小型化貢献 ワンタッチ取付具や、表示器なしタイプをご用意

>BXS-1概要へ


>SPD-24寸法図
BXF-DN2
DINレール取付具(別売) 		SPD-2451
表示器なし		 SPD-2431
表示器あり
>BXF-DN2のページへ >2451、2431の説明を見る

電源電圧 DC7-60V　 USB給電5Vでも動作可能
アイソレーション　
汎用入力タイプ 　　　　　：　電源／その他の入出力
ラインドライバ入力タイプ ：　電源／周波数信号入力／その他の入出力　が、電気的に絶縁

用途例　
　>他の用途例を見る　

流速(瞬時流量)・積算流量の計測 モータ回転・ベルト移動量の計測
瞬時流量
積算流量

回転速度
移動量
複数を
同時計測


PLC
周波数 - CAN変換　など

主な仕様
型式 SPD-2401
測定方式 ぺリオマチックTMB方式（周期演算方式）

入力部
入力点数 1点
入力周波数範囲 0.0006Hz - 1.0MHz
入力分解能 約10.4ns (96MHz)
入力信号 5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、入力カスタマイズ信号
入力方式 単相信号　2相信号(方向信号、UP/DOWN信号)
汎用入力タイプ
入力レベルおよび感度
5Vロジック トリガレベル 2.5V
 ヒステリシス ±0.4V
ゼロクロス トリガレベル 0V ヒステリシス ±0.03V
NPNオープンコレクタ トリガレベル 2.5V ヒステリシス ±0.4V
12Vロジック トリガレベル 6V ヒステリシス ±0.4V
入力カスタマイズ信号 トリガレベル 0-9.0V 　10mV単位で設定可
ヒステリシス：小 ±0.03V 、中 0.4V 、 大（トリガレベル4.7V以下±1.3V 、以上±2.6V)
入力パルス 0.2μs以上(ヒステリシス小、中)　／　0.3μs以上(ヒステリシス大)　H、Lレベルとも
入力抵抗 10kΩ：　5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下)
  5kΩ：　12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上)
入力耐電圧 ±30V ※汎用入力オプションは入力と出力が非絶縁

ラインドライバ入力タイプ（オプション）
入力信号 ラインドライバ信号
入力耐電圧 ±25V（差動電圧）
推奨ラインドライバ AM26LS31 相当
終端抵抗 300Ω（標準仕様） ※ラインドライバ入力オプションは入力と出力が絶縁

2相（AB相）入力タイプ（オプション）　単相と2相（A/B）信号を切替え可能。 単相入力で使用時、入力レベル、トリガレベル他は2相信号に準じます
入力レベルおよび感度
5Vロジック トリガレベル 2.5V

ゼロクロス トリガレベル 0V
NPNオープンコレクタ トリガレベル 2.5V
12Vロジック トリガレベル 6V
入力カスタマイズ信号 トリガレベル 0V/2.5V/6V 　 ヒステリシス：小 ±0.03V 、中 0.4V
入力パルス 0.2μs以上　　H、Lレベルとも
入力抵抗 10kΩ
入力耐電圧 ±30V

入力ローパスフィルタ OFF／500Hz／5kHz／120kHz／800kHz
トリガエッジ 立ち下がりエッジ
入力コネクタ 端子台 7.62mm ピッチ M3 フリー端子ビス
センサ用電源出力 オプション：[H] DC＋12V±5％ 60mA max／ [L] DC ＋5V±5％ 150mA max　 USB給電時は、センサ用電源は出力せず

演算部
測定モード 速度計 / 周波数計 / 周期計(秒単位のみ） / 積算計 [切替式]
演算レート 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定
分周比 1 - 60000
出力移動平均 1 - 99
ダイナミック予測TM 8段階 （連続予測、停止予測を含む）　
制御入力
（設定内容)		 なし　または1点 (型式による)　　　[D2]オプションで2点追加
制御入力(CTL)ごとに機能を設定し、外部から制御
[機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト(積算)・スパンシフト(積算)・積算停止、開始
[ON論理] ノーマルオープン、ノーマルクローズ
（操作方法) 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映
（データ通信） 通信でコマンド制御可能（USB、CAN、RS-485) 　*通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です
ローカット機能 設定値以下の速度で停止判定

表示部
表示器（数値表示） 5桁 ７セグメント LED 文字高 9mm　　　SPD-2401 赤色 LED　／ SPD-2401-G 緑色 LED （オプション）
  表示範囲：-19999～99999　　極性表示：逆回転時 －点灯
  オーバー表示：OL　　ゼロ表示：リーディングゼロサプレス
  表示更新時間：0.3 秒（ 0.1 - 9.9 秒の範囲で設定可能）　　表示精度：20ppm ± １デジット 23℃
小数点位置 半固定　プログラムモードにて設定　 0：□□□□□　 1：□□□□.□ - 4：□.□□□□
表示器（インジケータ） LED 1個　電源／制御入力 ／トリガ ／コンパレータ出力 から設定

USB通信部
USB通信仕様 USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps）
USB通信機能 設定値の書込・読込／測定値連続出力
出力更新時間 1ms - 9999.9ms 　0.1ms 単位で設定可

一般事項
使用温湿度範囲 -10℃～ +50℃　35～85%RH （非結露）
電源電圧 DC7-60V　逆接保護あり　USBホストからの給電：5V
消費電力 3W以下
アイソレーション 電源／その他の入出力
耐電圧 電源／その他の入出力　： 各端子間　DC500V　1分間
質量 約 60g

CANオプション
通信仕様 CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps　フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit)
通信機能 設定値の書込・読込／測定値連続出力
設定項目 CAN送信ID、CAN受信ID
出力更新時間 1ms - 9999.9ms 　0.1ms 単位で設定可

RS-485オプション　　Modbus RTU対応もご相談ください
接続台数 32台（max）
通信形式 2線式マルチドロップシリアル通信
通信方式 調歩同期式
通信規格 RS-485
通信速度 9600bps / 19200bps / 38400bps プログラムモードにて設定
データ形式 スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無
通信コード ASCII
通信機能 設定値の書込・読込／測定値出力（要求コマンドに応答）

アナログ出力オプション
出力信号 [E1] 0 - 10V　[E5] 0 - 5V　[R1] ±10V　[R5] ±5V　[I1] 4 - 20mA　 【機種を選択】
D/A変換方式 DAC変換方式
出力分解能 16bit（50,000以上）
負荷抵抗 電圧出力：4.7kΩ以上 　電流出力：300Ω以下
出力精度 電圧出力：±0.1％ of FS@23℃ 　電流出力：±0.1％ of FS@23℃
温度変動 ±200ppm/℃ 以下
出力スケーリング フルスケール、ゼロスケール設定により任意のスケーリング可能
出力更新時間 0.1ms - 9999.9ms 　0.1ms 単位で設定可
入出力遅延時間 出力更新時間 +アナログ 立ち上がり時間 150μs以下

コンパレータ(警報)出力オプション
設定方法 プログラムモードにて設定
出力数 0 - 4点　機種選定条件による　 ラインドライバ入力かつ、アナログ出力部がコンパレータ出力タイプは1点
出力形態 絶縁型無接点出力（フォトモスリレー） 極性なし
コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下／ [C1](1点)100Ω以下
出力負荷電圧 ピークAC/DC280V 100mA （抵抗負荷） ON 抵抗 最大50Ω以下
出力論理 比較は極性付で行なう （マイナスより 0 が大）
[以上] 　設定値以上でON
[以下] 　設定値以下でON
[範囲内] 設定値内でON、範囲外でOFF
[範囲外] 設定値外でON、範囲内でOFF
更新時間 アナログ出力更新時間の設定による 応答時間 1ms (max)

EXシリーズ　ラインナップ

電圧、電流、温度(熱電対、測温抵抗、サーミスタ）、速度/積算、トルク(周波数偏差）、抵抗、CAN-アナログ変換器などご用意

ラインナップ 特長 EX48
48x96サイズ		 EX24
24x48サイズ		 EXL24
24x48 廉価版
サーミスタ温度計　 独自の演算方式で高い変換精度 近日発売 HT-24T HTL-24T
測温抵抗計(温度) 測温抵抗体Pt100に対応、抵抗値チェック機能付 HT-48R HT-24R HTL-24R
熱電対計(温度) 熱電対タイプ K. J, R, E, T, B. Nに対応 HT-48 HT-24 HTL-24
直流電流計 計測±10A～±100μA、シャント抵抗40mΩ PSA-48 PSA-24 PSAL-24
直流電圧計 計測±70V～±10mV、オーバーサンプリング250kHz PSV-48 PSV-24 PSVL-24
抵抗計 変位センサ・抵抗出力のセンサ、ポテンショメータなどに RR-48 RR-24 RRL-24

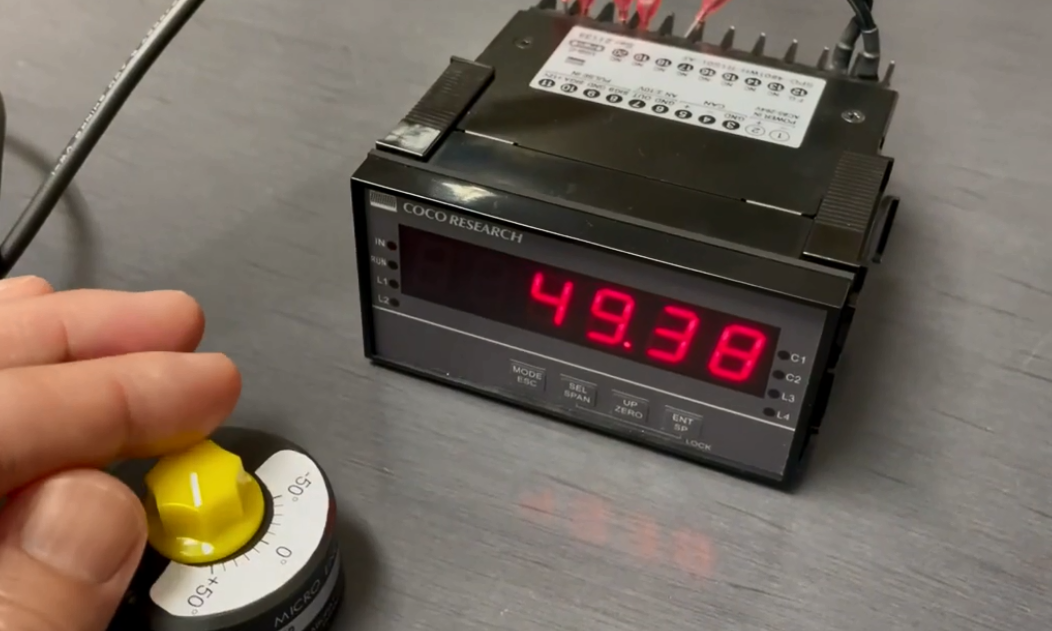

速度/積算計[切替式] ペリオマチックTMで高精度・高速応答　積算計・カウンタにもなる速度計 SPD-48 SPD-24 SPDL-24
周波数演算・トルク計 偏差周波数信号出力のトルクセンサ・フレックス燃料センサに対応 TQ-48 TQ-24 TQL-24
CAN-アナログ変換器　 CANを電圧信号などに変換・出力・表示 近日発売 CAN-24 CANL-24
EXシリーズの紹介ページへ　＞

関連製品　 本器とセットで
> 流量センサ一覧へ
> ギアセンサ一覧へ
