センサのパルス信号で周波数を計測。rpm、L/h、km/hなど、任意のレートで表示・出力します
| 入力 パルス(周波数)出力タイプのセンサ |
||
ギアセンサ |
流量センサ |
|
ロータリエンコーダ |
リニアエンコーダ |
 |
入力パルス ・5Vロジック ・ゼロクロス ・12Vロジック |
||
| センサ用電源 ・12V/5V/その他 |
 |
|
| 演算（速度・周波数・周期・積算） ・測定：ペリオマチックTMB方式 ・移動平均 最大99 ・ローカット ・HOLD[現在値／最大値／最小値／変動幅最大値] ・積算[ゼロシフト／スパンシフト／停止／開始] |
||
SPD-4801 |
|
|
| 電源 ・DC12-30V ・AC100-240V |

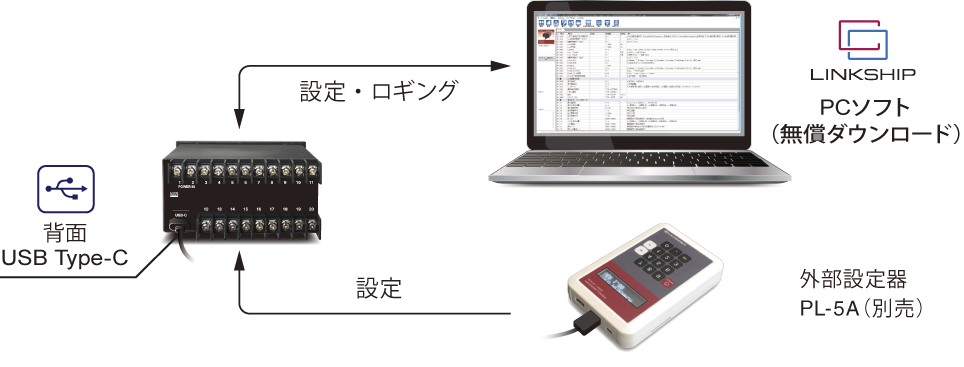

設定 ・本体ボタン（前面） ・LINKSHIP（専用ソフト） ・外部設定器（PL-5A） |
|
| 出力 ・16bitアナログ ・アラーム ・CAN ・RS-485 ・Modbus ・USB |
||
PC |
PLC |
|
ロガー |
オシロ |
|
表示灯など |
||
| >事例を見る |
| 計測種類・CH数自在 |
| 1台から対応 |
| 便利・簡単・低コスト |
| 組込品として校正可能 |
| 機能変更：電源・出力電圧・通信仕様など |
| 校正書類・トレーサビリティチャート発行可能 |
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上
| SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整
アラーム出力 1ms更新 [オプション] 1-4点
USB Type-C 1ms更新 [標準] データロギング・設定
| 5Vロジック |
| ゼロクロス |
| NPNオープンコレクタ |
| 12Vロジック |
| カスタマイズ信号 |
| 入力絶縁 |
| A/B相入力 |
| ラインドライバ |
| トリガレベル 0-9.99V |
| ヒステリシス |
| プルアップON/OFF |
| 5V |
| 12V |
| その他の電圧 |
(A)動作表示LED
(B)前面シートボタン
・[プログラムモード時] MODE・桁選択・数値設定・ENTER
・[計測モード時] スパンシフト・ゼロシフト
・キーロックなど
| > LINKSHIPのページへ |
| 仕様を見る> | 型式表・オプション・価格> |
| 型式 | SPD-4801 | |||||||||||||||
| 測定方式 | ぺリオマチックTMB方式（周期演算方式） | |||||||||||||||
| 入力部 | ||||||||||||||||
| 入力点数 | 1点 | |||||||||||||||
| 入力周波数範囲 | 0.0006Hz - 1.0MHz | |||||||||||||||
| 入力分解能 | 約10.4ns (96MHz) | |||||||||||||||
| 入力信号 | 5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、入力カスタマイズ信号 | |||||||||||||||
| 入力方式 | 単相信号 2相信号(方向信号、UP/DOWN信号) | |||||||||||||||
| 汎用入力タイプ | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上(ヒステリシス小、中) ／ 0.3μs以上(ヒステリシス大) H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ： 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) 5kΩ： 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) |
|||||||||||||||
| 入力耐電圧 | ±30V ※汎用入力オプションは、入力と出力が非絶縁 |
|||||||||||||||
| ラインドライバ入力タイプ（オプション） | ||||||||||||||||
| 入力信号 | ラインドライバ信号 | |||||||||||||||
| 入力耐電圧 | ±25V（差動電圧） | |||||||||||||||
| 推奨ラインドライバ | AM26LS31 相当 | |||||||||||||||
| 終端抵抗 | 300Ω（標準仕様） ※ラインドライバ入力オプションは、入力と出力が絶縁 |
|||||||||||||||
| 2相（AB相）入力タイプ（オプション）単相と2相（A/B）信号を切替可能。 単相入力時、入力レベル、トリガレベル他は2相信号に準じます | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上 H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ | |||||||||||||||
| 入力耐電圧 | ±30V |
|||||||||||||||
| 入力ローパスフィルタ | OFF／500Hz／5kHz／120kHz／800kHz | |||||||||||||||
| トリガエッジ | 立ち下がりエッジ | |||||||||||||||
| 入力コネクタ | 端子台 7.62mm ピッチ M3 フリー端子ビス | |||||||||||||||
| センサ用電源出力 | オプション：[H] DC＋12V±5％ 60mA max／ [L] DC ＋5V±5％ 150mA max |
|||||||||||||||
| 演算部 | ||||||||||||||||
| 測定モード | 速度計 / 周波数計 / 周期計(秒単位のみ） / 積算計 [切替式] | |||||||||||||||
| 演算レート | 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定 | |||||||||||||||
| 分周比 | 1 - 60000 | |||||||||||||||
| 出力移動平均 | 1 - 99 | |||||||||||||||
| ダイナミック予測TM | 8段階 （連続予測、停止予測を含む） | |||||||||||||||
| 制御入力 | なし または1点 (型式による) [D2]オプションで2点追加 | |||||||||||||||
| （設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト(積算)・スパンシフト(積算)・積算停止、開始 [ON論理] ノーマルオープン、ノーマルクローズ |
|||||||||||||||
| （操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | |||||||||||||||
| （データ通信） | 通信でコマンド制御可能（USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | |||||||||||||||
| ローカット機能 | 設定値以下の速度で停止判定 |
|||||||||||||||
| 表示部 | ||||||||||||||||
| 表示器（数値表示） | 6桁 7セグメント LED 文字高 14.2mm SPD-4801 赤色LED ／ SPD-4801-G 緑色LED （オプション） 表示範囲：-199999〜999999 極性表示：逆回転時 −点灯 オーバー表示：OL ゼロ表示：リーディングゼロサプレス 表示更新時間：0.3 秒（ 0.1 - 9.9 秒の範囲で設定可能） 表示精度：5ppm ± １デジット 23℃ |
|||||||||||||||
| 小数点位置 | 半固定 プログラムモードにて設定 0：□□□□□□ 1：□□□□□.□ - 4：□□.□□□□ | |||||||||||||||
| 表示器（インジケータ） 丸型 LED 4個 |
[IN] 入力動作表示で点灯 [RUN] 機能設定ON時点灯 [COMP1][COMP2] コンパレータ 出力 ON 時点灯（オプション） |
|||||||||||||||
| USB通信部 | ||||||||||||||||
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） | |||||||||||||||
| USB通信機能 | 設定値の書込・読込／測定値連続出力 | |||||||||||||||
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
| 一般事項 | ||||||||||||||||
| 使用温湿度範囲 | -10℃〜 +50℃ 35〜85%RH （非結露） | |||||||||||||||
| 電源電圧 【機種を選択】 |
[AF] AC100-240V(最大定格 AC85-264V) 50/60Hz [DF] DC12-30V(最大定格 DC9-36V) 逆接保護あり |
|||||||||||||||
| 消費電力 | 3W以下 | |||||||||||||||
| アイソレーション | 電源／その他の入出力 | |||||||||||||||
| 耐電圧 | 電源／その他の入出力 ： 各端子間 DC500V 1分間 | |||||||||||||||
| 質量 | 約 340g |
|||||||||||||||
| CANオプション | ||||||||||||||||
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | |||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | |||||||||||||||
| 設定項目 | CAN送信ID、CAN受信ID | |||||||||||||||
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
| RS-485オプション Modbus RTU対応もご相談ください | ||||||||||||||||
| 接続台数 | 32台（max） | |||||||||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | |||||||||||||||
| 通信方式 | 調歩同期式 | |||||||||||||||
| 通信規格 | RS-485 | |||||||||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | |||||||||||||||
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 | |||||||||||||||
| 通信コード | ASCII | |||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
|||||||||||||||
| アナログ出力オプション | ||||||||||||||||
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | |||||||||||||||
| D/A変換方式 | DAC変換方式 | |||||||||||||||
| 出力分解能 | 16bit（50,000以上） | |||||||||||||||
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 | |||||||||||||||
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ | |||||||||||||||
| 温度変動 | ±200ppm/℃ 以下 | |||||||||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | |||||||||||||||
| 出力更新時間 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
| 入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 |
|||||||||||||||
| コンパレータ（アラーム・警報）出力オプション | ||||||||||||||||
| 設定方法 | プログラムモードにて設定 | |||||||||||||||
| 出力数 | 0 - 4点 機種選定条件による ラインドライバ入力かつ、アナログ出力部がコンパレータ出力タイプは1点 | |||||||||||||||
| 出力形態 | 絶縁型無接点出力（フォトモスリレー） 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下／ [C1](1点)100Ω以下 |
|||||||||||||||
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | |||||||||||||||
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）
|
|||||||||||||||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | |||||||||||||||
| 一覧へ> |
| ロードセル/圧力/ひずみ | CAN変換 |
| 直流電流 | 直流電圧 |
| 熱電対(温度) | サーミスタ(温度) |
| 測温抵抗(温度) | 抵抗 |
| 速度/積算 | 周波数偏差/トルク |

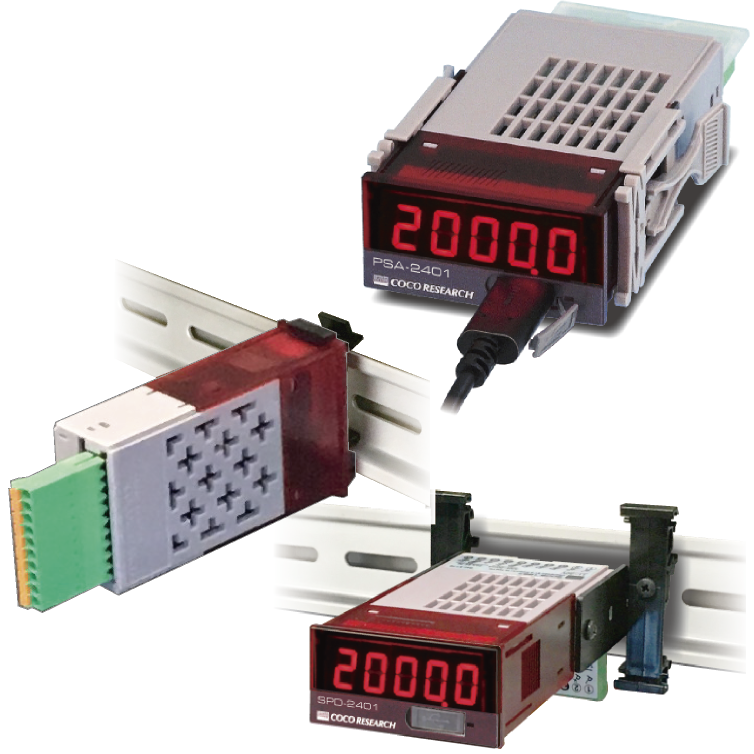

- CAN・16bitアナログ（電圧／電流）出力
