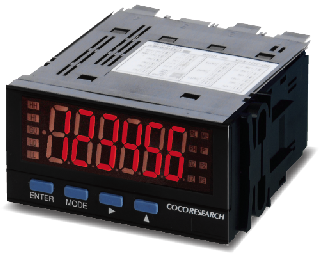

回転・速度計 TDP-3621

TDP-3621

PLCとつながるユニバーサル回転・速度計

- 1ms更新のBCD出力により、測定データをPLCに入力できます。
- プロトコルコンバータPC-1(別売)を使い、三菱電機製PLC（A、Q、FXシリーズ)にプログラムレスで測定データを書き込めます。
- アナログ出力(0-10V，0-5V，1-5V，4-20mA)は内部設定で選択可能。分解能16bitで、高機能F/Vコンバータ用途にも。

ギアセンサ

　> 一覧をみる　

流量センサ

　> 一覧をみる　

ロータリエンコーダ

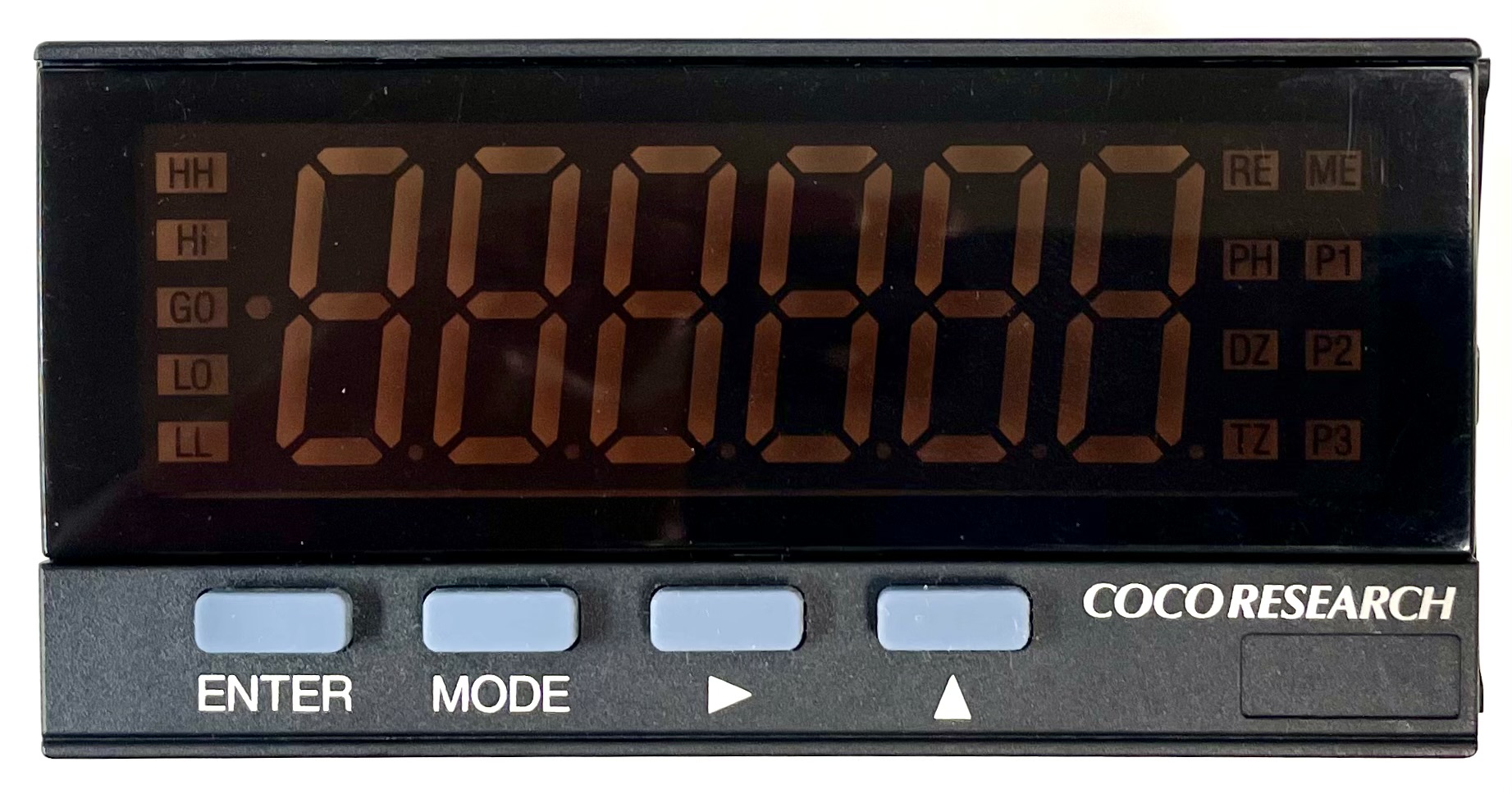

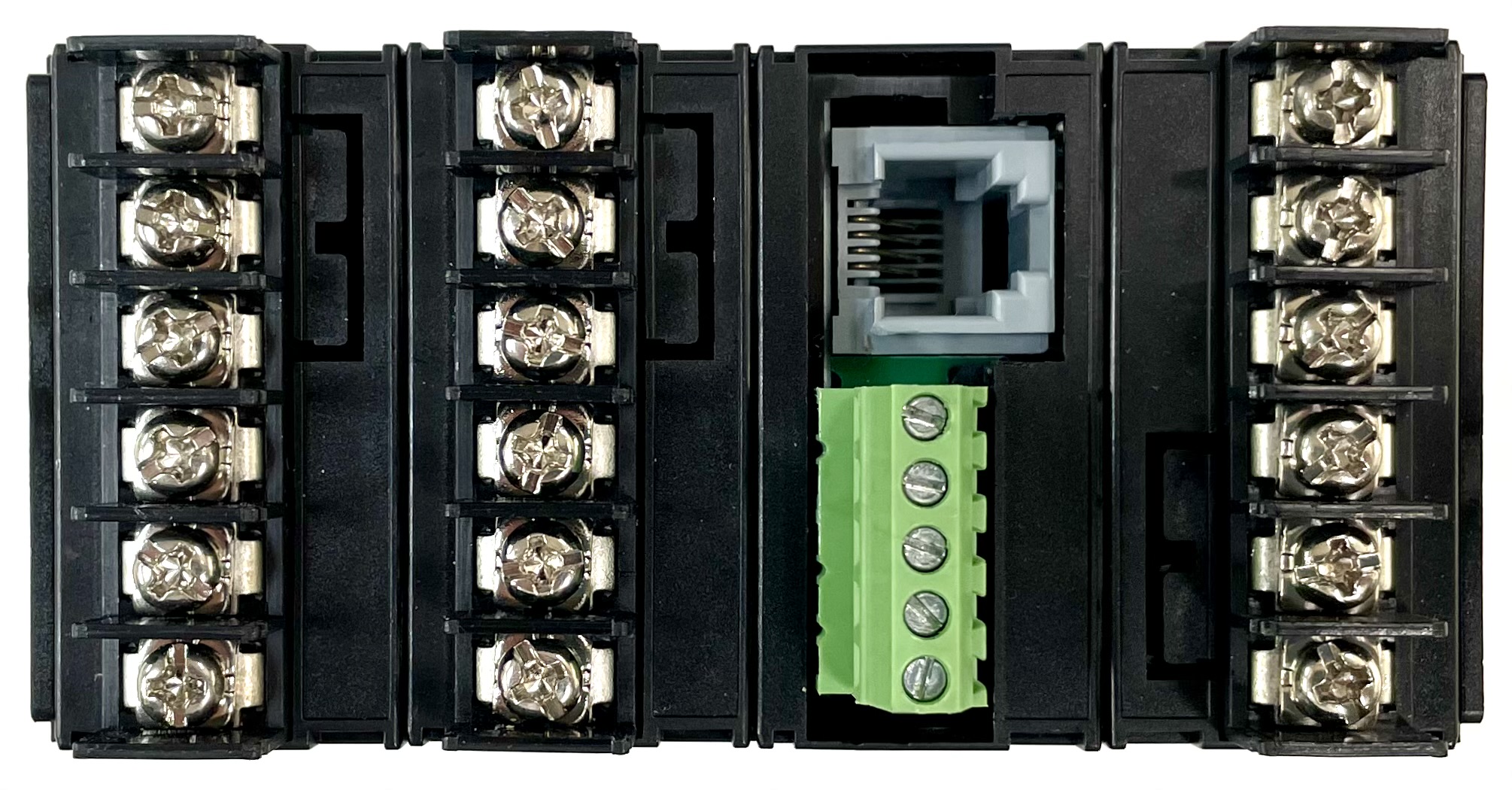

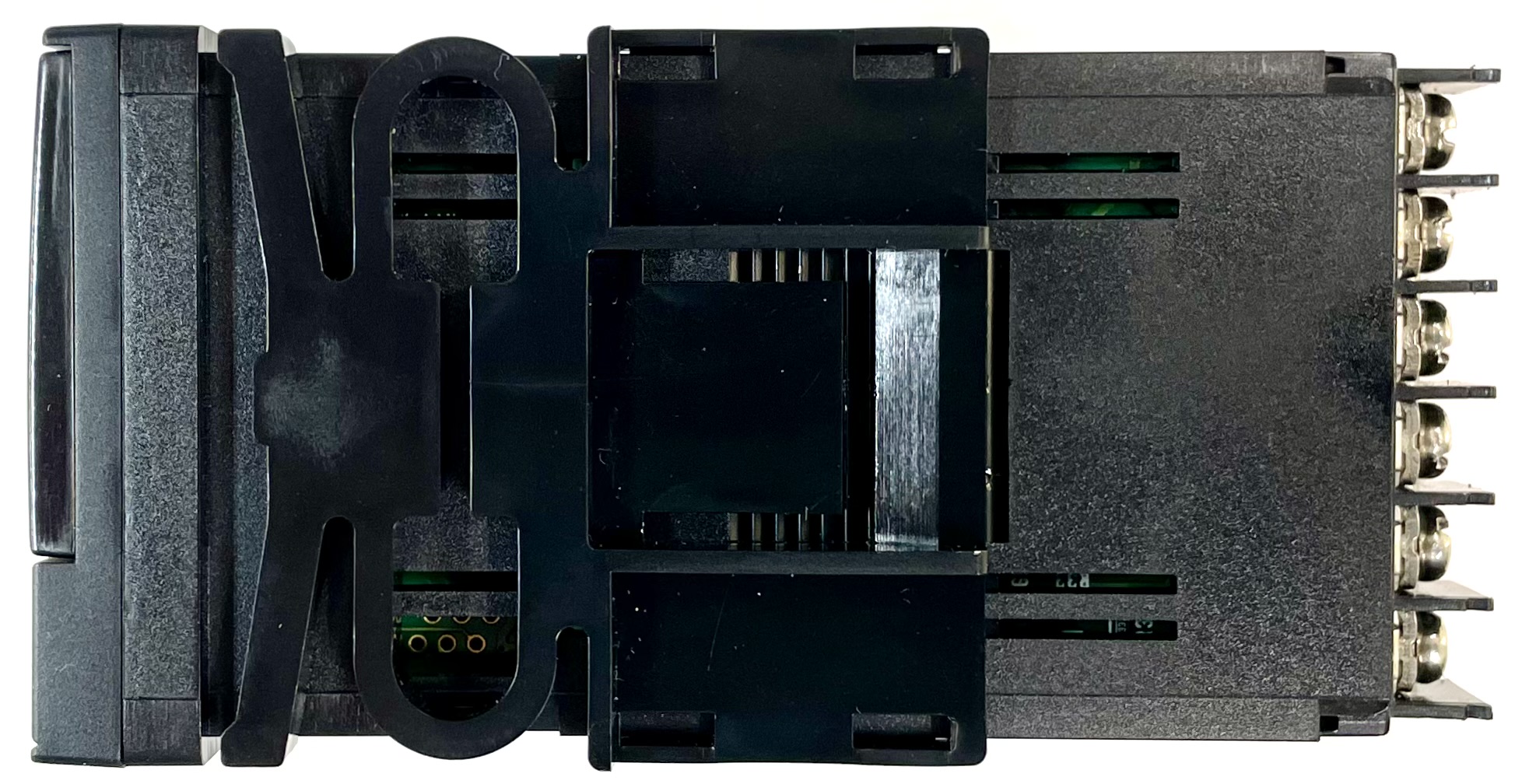

正面		側面		背面

【標準仕様】

豊富な入力信号
オープンコレクタ（NPN/PNP）、AC（ゼロクロス）、TTLほか、モータドライバや直流2線式近接センサ、ラインドライバ信号も受けられる
平衡型入力も装備しています。

広範囲・高精度計測
入力6mHz～500kHzをレンジ切替なしで計測。表示値や出力を簡単に任意設定できるレイトマチック^TM、
ギクシャク回転にも応答よく対応する分周（1～999）、移動平均（1～8）などの平均化機能を搭載します。

2色LED表示
2色（赤・緑色）7セグメントLEDで、内部設定により表示色を選択できます。
レイトマチック^TM機能により、Hz・rpm・l/hなどお好みの単位へ換算表示が可能です。

安心のアイソレーション
入力－各出力－電源間は、互いにすべて絶縁。アース電位の浮動によるノイズの影響もなく、安心してご使用になれます。

【オプション】

RS-485通信　

　オプション型式　

　S, CS, PS, TS　

内部設定値の変更や測定データを取り出せます。
プロトコルコンバータPC-1を使えば、三菱電機製PLC（A, Q, FXシリーズ）にプログラムレスで測定データを送信できます。

BCD出力　

　オプション型式　

　オープンコレクタ出力：P, EP, CP, PS　／　TTL出力：T, CT, ET, TS　

オープンコレクタやTTLレベルで、測定データを1ms（最速の設定時）毎にBCD出力でき、PLCの入力にも適しています。

アナログ出力＋RS-232C通信　

　オプション型式　

　E, EC, EP, ET　

0-10V，0-5V，1-5V，4-20mAから内部設定で選択。各レンジの分解能は16bit。1ms（最速設定時）毎に更新されます。
RS-232C通信（内部設定値変更、測定データ出力）は入力周波数、表示などの設定値変更、測定データ出力などに使用できます。

コンパレータ（アラーム・警報）出力　

　オプション型式　

　C, EC, CP, CS, CT　

任意設定により、3点(HH/HI/GO、,HI/GO/LO、GO/LO/LLより選択)の判定比較結果（コンパレータ出力）を、最速1ms毎に取り出せます。
AC/DC両用のフォトモスリレーを採用して応答が速く、PLCの入力にも適しています。

関連製品　

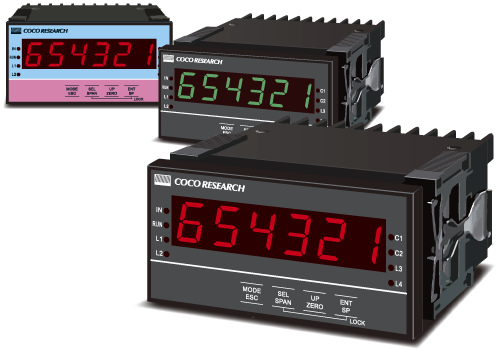

速度/積算計 [切替式]
SPD-4801

- 周波数計,回転計,流量計,速度計,積算計,カウンタ用途に
- 48x96 DINサイズ
- 入力　0.6mHz-1MHz。オプションでA/B相,ラインドライバも
- 16bitアナログ出力と、CANが同時出力可能
- アナログ出力(0.1ms更新)／アラーム出力　（オプション）
- CAN(1ms更新)／RS-485通信　（オプション）
- 前面ボタンで、設定・計測操作可能
- USB Type-Cコネクタ装備：ロギング・設定用
- ゼロシフト／スパンシフト／積算停止・開始
- トリガレベル、ヒステリシス、プルアップ、ローパスフィルタ
- ココリサーチ製計測管理ソフト　LINKSHIP(無償)対応

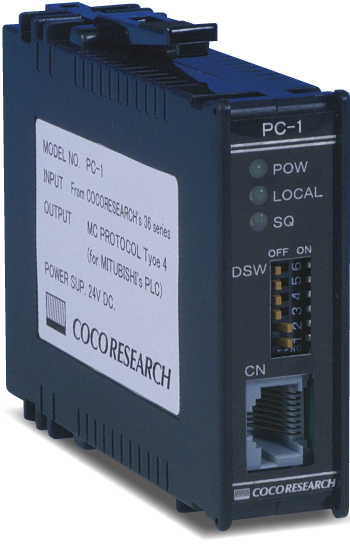

プロトコルコンバータ
PC-1
　　

TDP-3621のRS-485出力オプション( 製品型式：CS, PS, TS, S) からの出力データを、
RS-232C付きの三菱電機製PLC(Q, A, FX シリーズ) のデータレジスタに書込む変換器です。

測定データを直接データレジスタに書き込むため、ラダープログラムを作成する必要がありません。
