ホイールに簡単脱着できる、ロータリエンコーダ
回転速度・回転角度などの走行試験データを取れる、ホイールエンコーダです。| 脱着を簡略化 |
| 実験工程を短縮 |
| 車体改造が不要 |
| 車体傷付き防止 |
車輪の回転速度・角度・回転差などの挙動を、詳細に計測。
タイヤのスリップ分析、ブレーキ時の挙動などリアルタイム計測
ココリサーチ製のF/Vコンバータやパルスカウンタなどと組み合わせ、回転速度、回転角度、回転差、車速、移動距離など、さまざまな計測ができます。

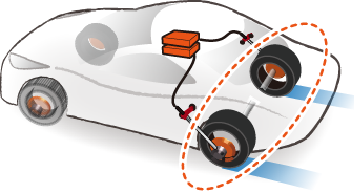

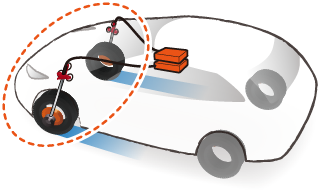

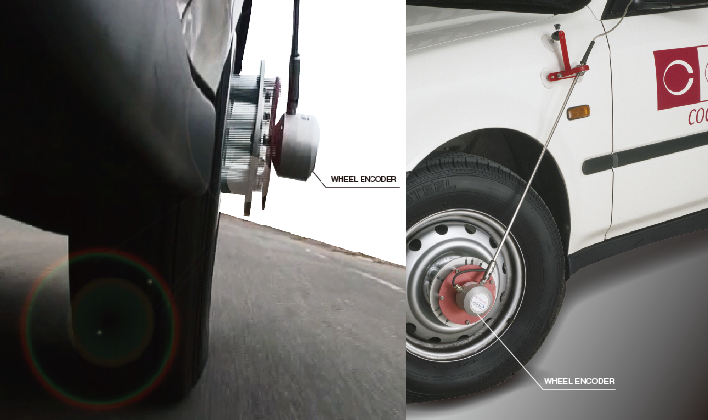

使用例
4輪
前輪
後輪基本構成
 |

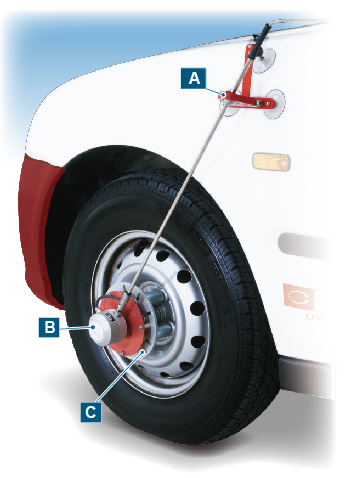

2種類から選べる  吸盤式  マグネット式 注文時に選択 |
| B 本体 |
堅牢・選べる分解能
25P/R-5000P/Rタイプまで、パルス数で9機種
A相・B相・Z相信号出力
1回転毎のZ相信号出力を、原点信号にも使用可能
出力タイミングを記載
堅牢な金属ケース：天候などの影響に強い
インクリメンタル型ロータリエンコーダ
| C 取付プレート |

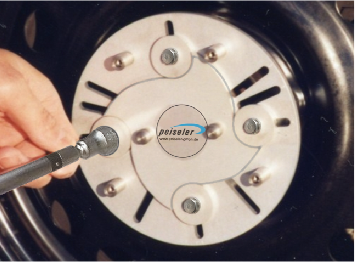

車体改造不要、ホイールナットにボルトオン
脱着作業を簡略化、実験工程短縮、車体の傷付き抑制
PCD94-147mm、3-6穴ホイール対応
独自のセンタリングパーツで、中心設定が容易
チャックを簡単・確実にセンタリング
 |
 |

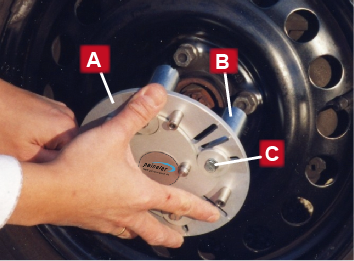

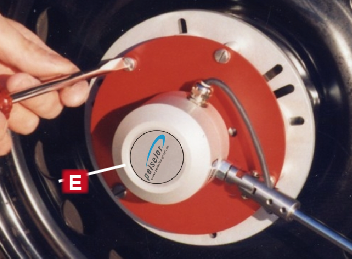

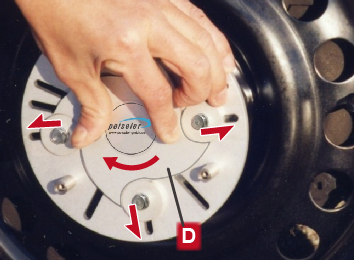

A：センタリングパーツ B：取付プレート C：スロット穴 E：チャック |
| エンコーダ側 オモテ面 |
ホイール側 ウラ面 |
回転速度・回転角度の計測例
[例1] 停止状態からタイヤが3回転し、停止

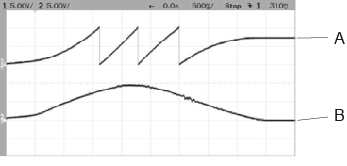

ホイールエンコーダからパルス入力した、F/Vコンバータ（KAZ-723A）と、パルスカウンタ（CNT-723）のアナログ出力
A：CNT-723のアナログ出力［回転角度］
B：KAZ-723Aのアナログ出力［回転速度］

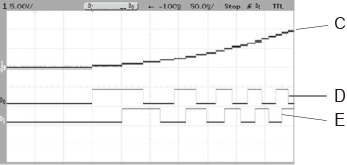

[例2] 起動時波形：停止から車輪が動き出す瞬間
ホイールエンコーダWE-500からのパルス（A/B相）と
C：CNT-723のアナログ出力［回転角度］
D：WE-500からのパルス［A相］
E：WE-500からのパルス［B相］
| 関連製品 |
|

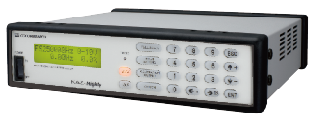

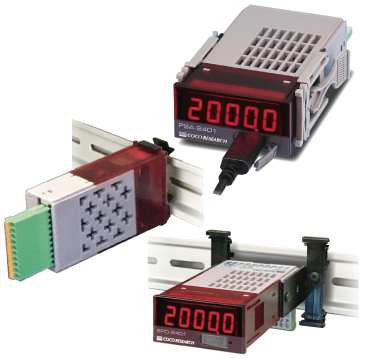

ペリオマチックTM方式のF/Vコンバータ・速度計と組合せ、高精度・高速応答
ホイールエンコーダと弊社製F/Vコンバータ、高速パルスカウンタの組合せで、タイヤの回転速度、回転角度などのリアルタイム計測が可能。
| 回転速度の計測に |
|
|

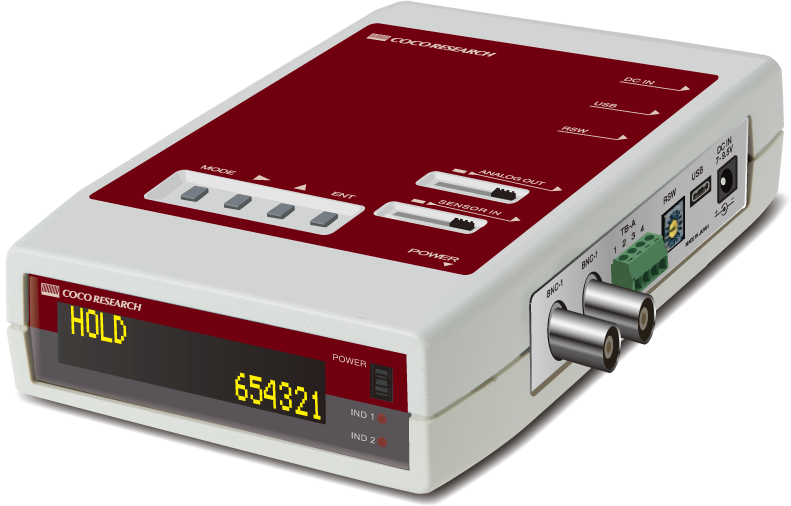

||
| 回転角度の計測に |
|
