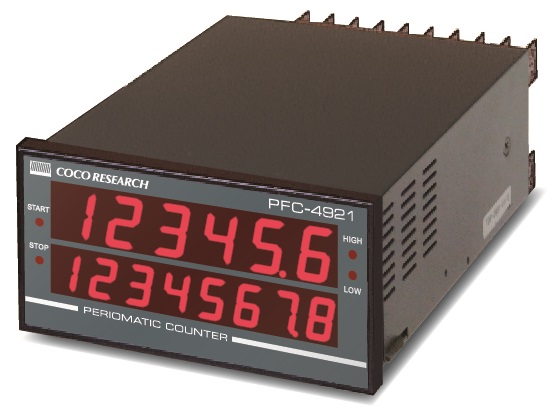

瞬時積算計  前ページに戻る

型式 : PFC-4921

●瞬時値と積算値を同時に表示・出力
●パルス出力の各社流量センサ、磁気式ギア速度センサ、ロータリエンコーダ、リニアゲージ、ワイヤ式エンコーダなどに対応
●測長、角度、変位、積算流量表示、信号変換用など、幅広い用途に
●入力 単相 4MHz、 A/B 相 1MHz
●最速1ms更新の16bitアナログ出力、警報出力(コンパレータ)4点、RS-232C通信など搭載(オプション)
●センサ用電源 ●設定ソフトLINKSHIP対応 ●48×96サイズ

主な仕様 オプション カタログ 外形寸法 用途例 お問い合わせ
取扱説明書 DXFダウンロード ソフトウェア
製品の特長

瞬時値と積算値を同時に表示・出力

流量センサ、磁気式ギア速度センサ、ロータリエンコーダ、リニアゲージ、ワイヤ式エンコーダなど、パルス出力の各種センサに対応

測長、角度、変位、積算流量表示、信号変換用など、幅広い用途に

単相 4MHz、 A/B 相 1MHz までの入力に対応
A/B相信号による双方向計測も可能、逆流成分を応答良く補正する機能も搭載

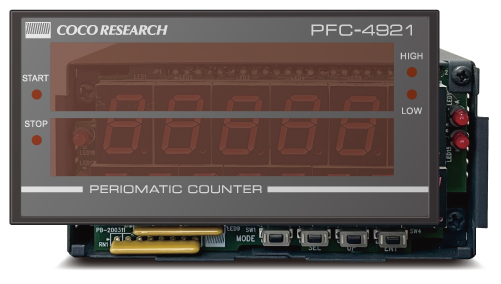

2段LED表示部は瞬時・積算値、流量・時間単位、積算時間などを表示

最速1ms更新の16bitアナログ出力、RS-232C通信など搭載(オプション)

設定は本体パネル内のボタンや、ココリサーチ製設定ソフトLINKSHIP(ココリサーチHPから無償ダウンロード)での設定管理も可能

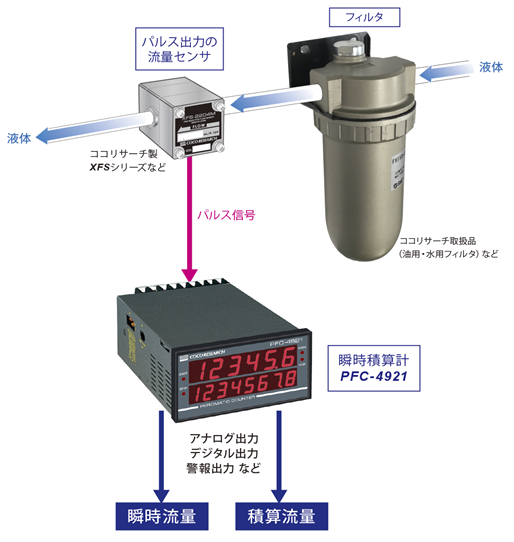

ココリサーチ製 容積式流量センサ XFSシリーズと組み合わせれば、接続・設定も簡単



【用途例】



【入力】
・パルス入力周波数 0.01Hz~4MHz(単相)、~1MHz(A/B相) 瞬時計測用
・最大積算パルス数 ±47bit 積算計測用
・A/B相・方向信号対応で可逆計測も可能。A/B相4逓倍で可逆カウントミス排除低速にも強い
・流量センサ、磁気式ギア速度センサ、発電型電磁ピックアップ、ロータリエンコーダ、光電センサ、リニアスケールなど、パルス出力のさまざまな各社センサに対応

【演算】

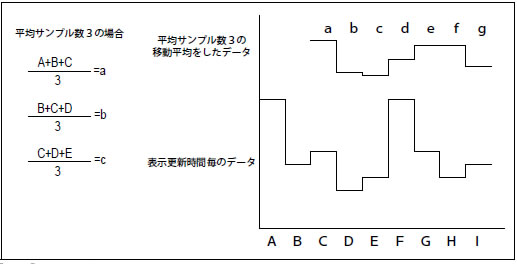

・移動平均機能で、瞬時値のバラつきを平準化(最大99回設定可能)
・A/B相信号の正逆方向をプログラム設定で切替、配線ミスにも設定で対応

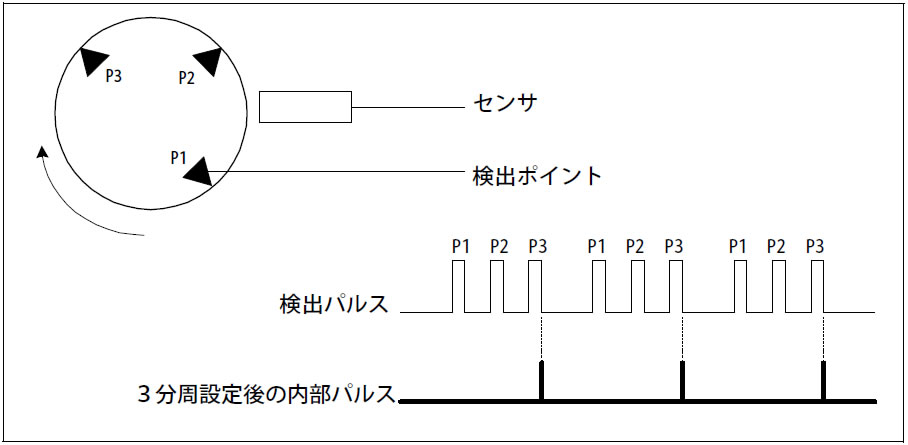

・分周機能

【出力】
・16bitアナログ出力 1ms~更新(オプション)
・警報出力(コンパレータ):瞬時・積算ともHigh/Low各1点、計4点

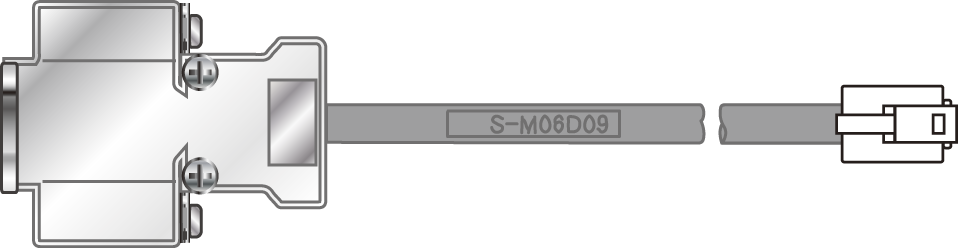

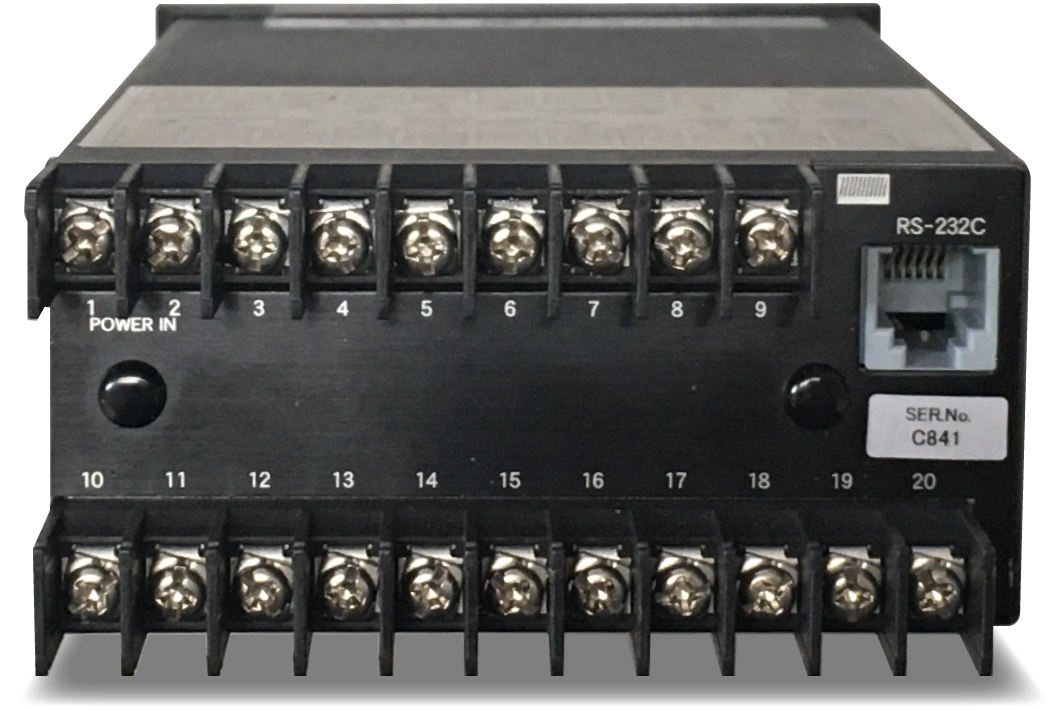

・通信:RS-232C(オプション)

【表示】
・上段6桁、下段8桁のLED表示器

【その他】
・センサ用電源 +12V 100mA
・設定ソフトLINKSHIP対応(ココリサーチHPより無償ダウンロード)

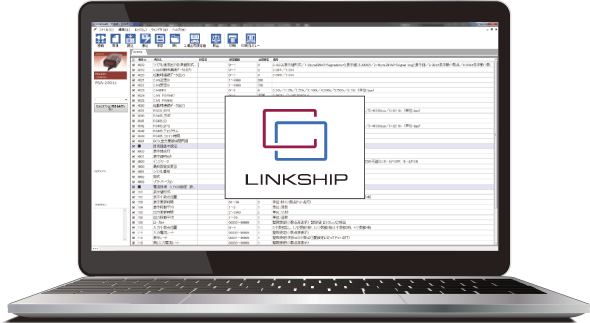

 設定ソフトLINKSHIPで、設定値管理やレポート印刷ができます。
 主な機能:
 本器から設定データ読込/書込/PC保存/複数の設定データ照合/取説表示
 *詳細についてはお問合せください。
