プログラマブルF/Vコンバータ KAZ-738

主な仕様
オプション
カタログ
外形寸法図
DXFデータ
お問合せ
取扱説明書
仕様変更に関するご案内

0.006Hz〜500kHzパルス入力を、1ms更新でアナログ出力

- 0.006Hzから500kHzのパルス信号に対し、1ms毎にアナログ出力を更新するプログラマブルF/Vコンバータ(周波数/電圧電流変換器)です。
- 外部設定器PL-1A(別売)で、アナログ出力のフルスケール値などのパラメータや演算機能の設定変更が可能です。
- 設定ソフトLINKSHIP(無償ダウンロード)にも対応しています。

用途例

 用途例をみる>


バックアップ電源/非常用発電機の動作確認・保守点検・試験 NEW


水力発電の回転速度計測:調速機・ガバナーによる流量制御

ペリオマチックTM演算

超低速から高速まで高精度。急変化・急停止にも追従します

ペリオマチックTMとは

測定レンジ 0.006Hz〜500kHz

アナログ出力フルスケールとスプレッドの上下限値を、5桁で設定可能

高速・高精度のアナログ出力応答

1ms更新、±0.1%のアナログ出力

各種電圧/電流出力

スイッチ切替とプログラム設定で、0-10V, 0-5V, 1-5V, 4-20mA, 0-10mA のアナログ出力が可能

スプレッド機能

> 詳しくみる
・計測周波数の上限値と下限値を設定でき、その間の周波数変動を拡大してアナログ出力
例えば上限値1000Hz=10V、下限値990Hz=0V と設定し、周波数変動や回転ムラを計測します。

各種演算機能

> 詳しくみる
・流量センサからのギクシャク回転パルスを応答よく平均化出力できる移動平均機能
・1 - 999パルス(任意設定)の分周機能
・接点信号入力などに起因するチャタリングを除去するチャタサプレスなど

デュアルレンジ

> 詳しくみる
フルスケールはメインとサブの、2つを設定可能

アイソレーション

入力-出力-電源間が電気的に絶縁され、別途アイソレータが不要

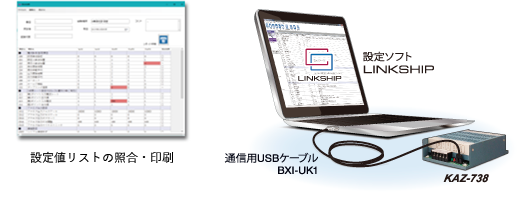

設定ソフトLINKSHIP(無償)で設定可能

ココリサーチ製の設定ソフトで、設定値管理やレポート印刷が可能。

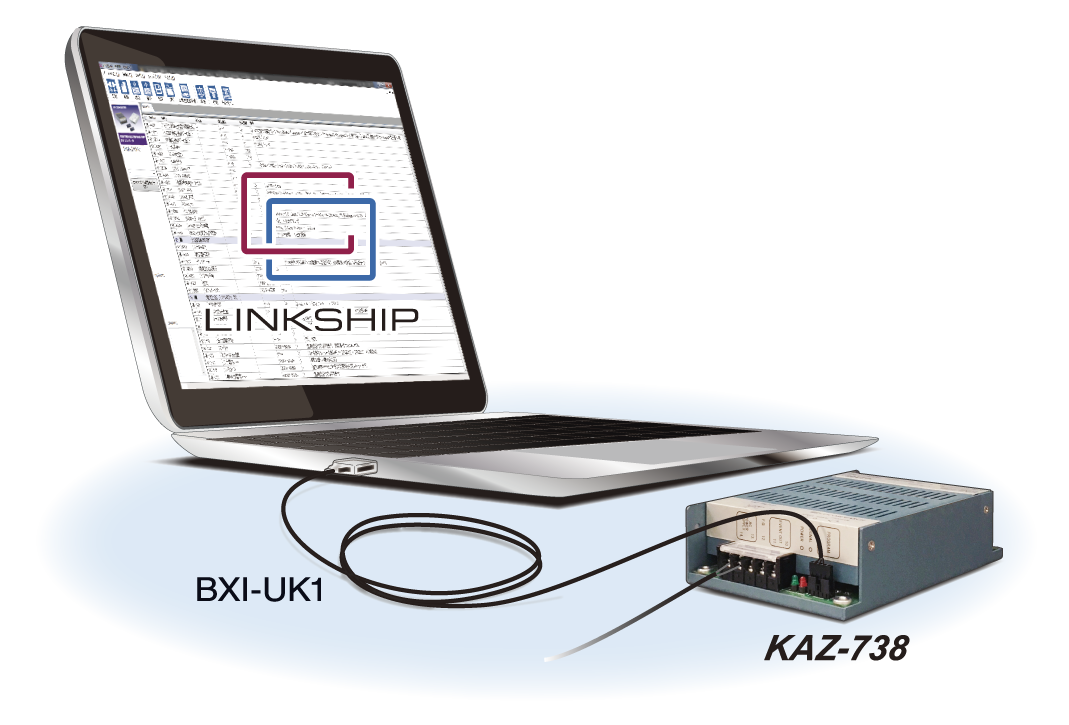

本体とPCを、通信用USBケーブル(別売:BXI-UK1など)で接続して設定します。
[対応OS] Windows7 / 8 /10 (32bit版/64bit版)

 LINKSHIPのページへ>

主な機能
設定データを本器から読込/本器へ書込/PCへ保存/複数の設定データを照合/ 取扱説明書の表示

設定値リストの照合・印刷

*通信用USBケーブルBXI-UK1には、給電機能はありません。
*別途、KAZ-738へ電源供給が必要です。(DC +9〜30V)
(付属の接続ケーブル CPS-SR30-6Pなどを使用)

 >通信用USBケーブルをみる
プログラムローダ PL-1A(別売)と専用ケーブルを使えば、PC不要で内部機能を設定変更可能

>PL-1Aのページへ

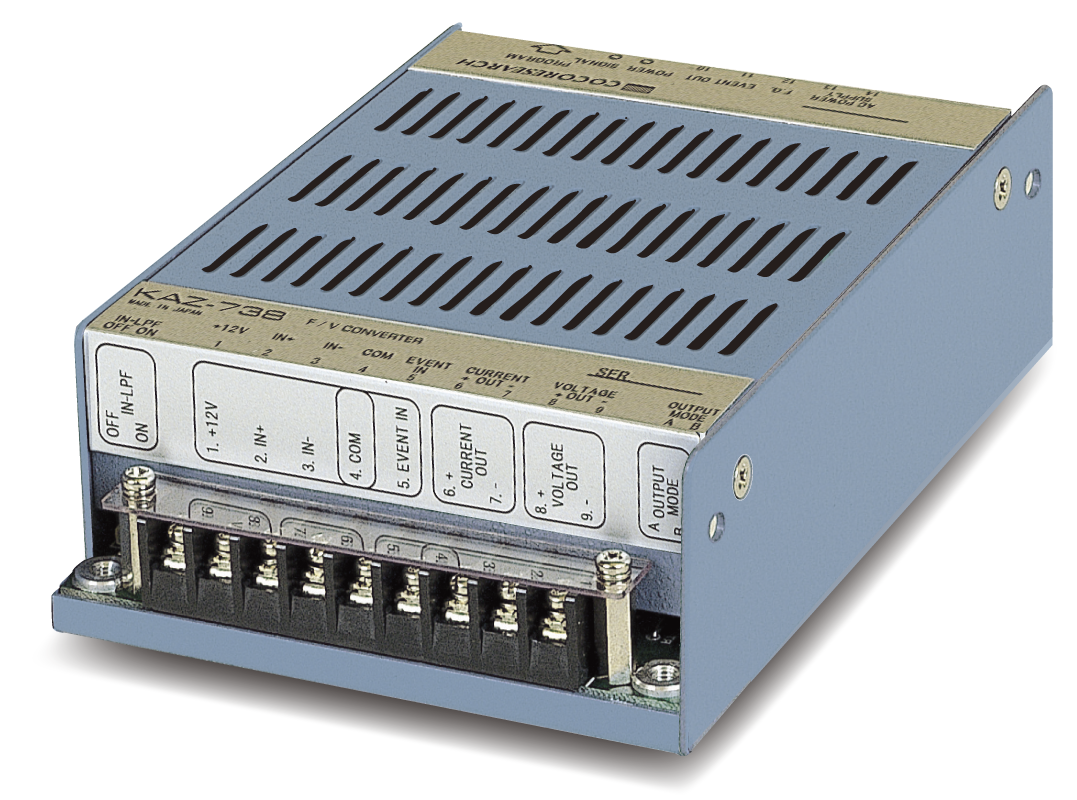

外観
