・演算式をご指定いただけます （ご相談ください)
・入出力値を任意にスケーリング可能
・印字内容（CH1-4やMATHの表記など）もご指定可能です

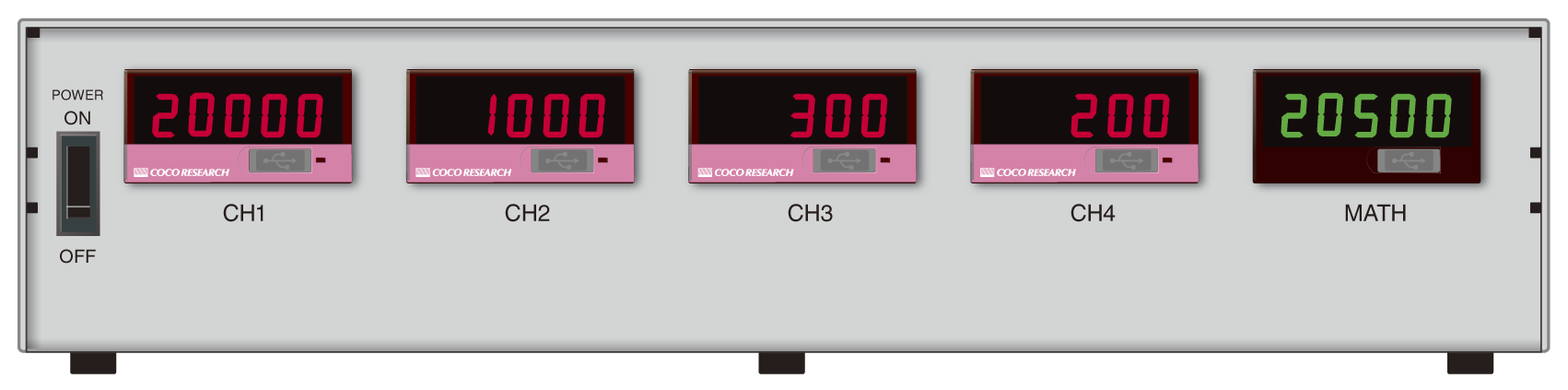

| CH1〜4 | 各CHの入力値 | 流量1〜流量4 |
| MATH | 演算後の出力値 | 正味流量 |
| 演算 | (CH1+CH2) - (CH3+CH4)= MATH | |
流量センサ1 |
流量センサ2 |
流量センサ3 |
流量センサ4 |
|||||
|
|
|
|
|||||
 |
|
|
|
 |
 表示・アナログ出力
|
| ご相談ください |
| 速度 [周波数パルス] |
| トルク [周波数パルス] |
| 流量・流速 |
| 角度・位置・変位・積算 |
| 電流 |
| 電圧 |
| 温度 |
| 抵抗 |
0-10V / 0-5V / ±10V / ±5V / 4-20mA *注文時に指定
出力更新 40ms-9999msで設定可能
フルスケール・ゼロスケール・オフセット設定、ゼロ調整が可能

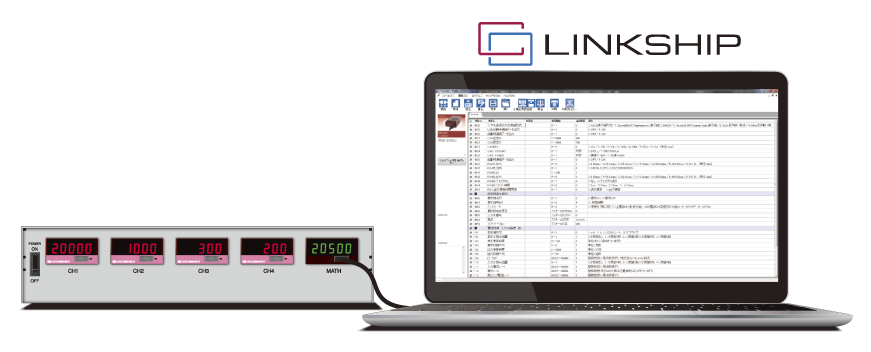

| > LINKSHIPのページへ |
| 名称 | 4CH間 演算計 | ||
| 【入力部】 | |||
| 型式 | SPDL-2401 | ||
| 測定方式 | ペリオマチックTMB(周期演算方式) | ||
| 入力点数 | 1点 x 4台（CH1 - 4） | ||
| 入力周波数 | 0.0006Hz - 1.0MHz | ||
| 入力分解能 | 約10.4ns (96MHz) | ||
| 入力信号 | |||
| 汎用入力(単相) | |||
| レベル,感度 | トリガレベル | ヒステリシス | |
| 5Vロジック | 2.5V | ±0.4V | |
| ゼロクロス | 0V | ±0.03V | |
| NPNオープンコレクタ | 2.5V | ±0.4V | |
| 12Vロジック | 6V | ±0.4V | |
| 入力カスタマイズ信号 | 0-9.0V 10mV単位で設定 |
小 ±0.03V 中 ±0.4V 大(トリガレベル4.7V以下) ±1.3V (トリガレベル4.7V以上) ±2.6V |
|
| 入力パルス | ヒステリシス小、中：0.2μs以上 大：0.3μs以上 (H、Lレベルとも) | ||
| 入力抵抗 | 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号(トリガレベル4.7V以下) ：10kΩ 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) ：5kΩ |
||
| 入力耐電圧 | ±30V | ||
| 入力ローパスフィルタ | OFF/500/5k/120k/800kHzから選択 | ||
| トリガエッジ | 立下り | ||
| コネクタ | スプリングロック式プラグコネクタ [オプション] M2スクリュー式プラグコネクタ 固定式コネクタ指定可能 *お問合せください |
||
| センサ用電源出力 | DC＋12V±5％ 120mA max （入力電源パススルー方式） |
||
| 【演算部】 | |||
| 測定モード | 速度計 / 周波数計 / 周期計(秒単位のみ） / 積算計 [切替式] | ||
| 演算レート | 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定 | ||
| 分周比 | 1 - 60000（単相信号で有効） | ||
| 移動平均 | 1 - 99（出力移動平均） | ||
| ダイナミック予測TM | 8段階（連続予測、停止予測を含む） | ||
| ローカット | 設定値以下の速度で停止判定 | ||
| 【表示部】 | |||
| 表示器:数値 | 7seg 5桁 文字高9mm 赤 消灯可／オプション：緑色 | ||
| 表示範囲 | -19999 〜 99999 オーバー表示：OL ゼロ表示：リーディングゼロサプレス |
||
| インジケータ | 1点（電源／トリガ／コンパレータ出力 から選択） | ||
| 小数点位置 | プログラムモードにて設定 0:□□□□□（小数点なし） 1:□□□□.□ 〜 4:□.□□□□ |
||
| 表示更新 | 0.3秒（0.1-9.9秒で設定可能） | ||
| 表示精度 | 20ppm±1digit | ||

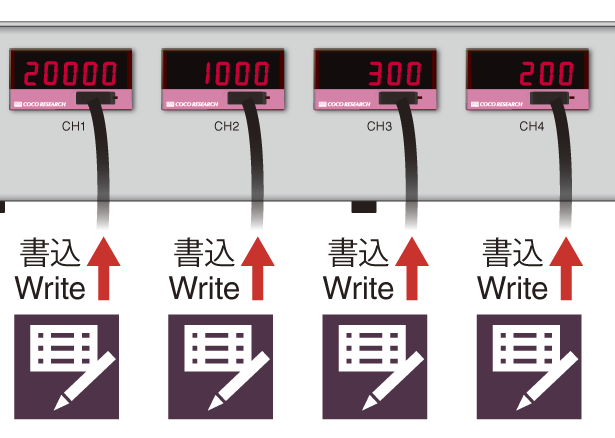

| 【USB通信部】 | |||
| 通信仕様 | USB2.0 （USB仮想COMによるシリアルポート通信 230.4kbps） | ||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | ||
| 出力更新 | 40ms - 9999.9ms 0.1ms単位で設定可 | ||
| 【一般事項】 | |||
| 電源電圧 | DC＋9V〜＋30V | ||
| 本体寸法 | W323 H70 D88 *脚部・突起部を除く 上記以外の箱もご相談ください |
||
| 【アナログオプション】 | |||
| 出力信号 | 0-10V / 0-5V / ±10V / ±5V / 4-20mA 【注文時に選択】 |
||
| D/A 変換 | DAC変換方式 | ||
| 出力分解能 | 16bit（各レンジ50,000以上） | ||
| 出力スケーリング | フルスケール、ゼロスケール設定で任意のスケーリング可能 | ||
| 負荷抵抗 | 電圧出力4.7kΩ以上／電流出力300Ω以下 | ||
| 出力精度 | 電圧出力±0.1% of FS@23℃／電流出力±0.3% of FS@23℃ | ||
| 温度変動 | ±200ppm／℃ 以下 | ||
| 出力更新 | 40ms - 9999.9ms 0.1ms単位で設定可 | ||
| 入出力遅延時間 | 出力更新時間 + アナログ立ち上がり時間150μs以下 | ||
| 【コンパレータ出力オプション】 | |||
| 設定方法 | プログラムモードで設定 | ||
| 出力数 | 2-4点 （型式による） | ||
| 出力形態 | 絶縁型無接点出力 （フォトモスリレー） 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 最大50Ω以下 |
||
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | ||
| 出力論理 | 極性付で比較（マイナスより0が大） 以上：設定値以上でON 以下：設定値以下でON 範囲内 ：設定範囲内ON、範囲外OFF 範囲外 ：設定範囲外ON、範囲内OFF |
||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | ||
