流量計2点、熱電対計2点、経過時間タイマー1点 / 計測リモコン付 / 各種出力オプション
送りと戻りの流量・温度を計測して、流量補正や正味流量・消費量を算出したり、A液・B液の混合状況の計測などに。

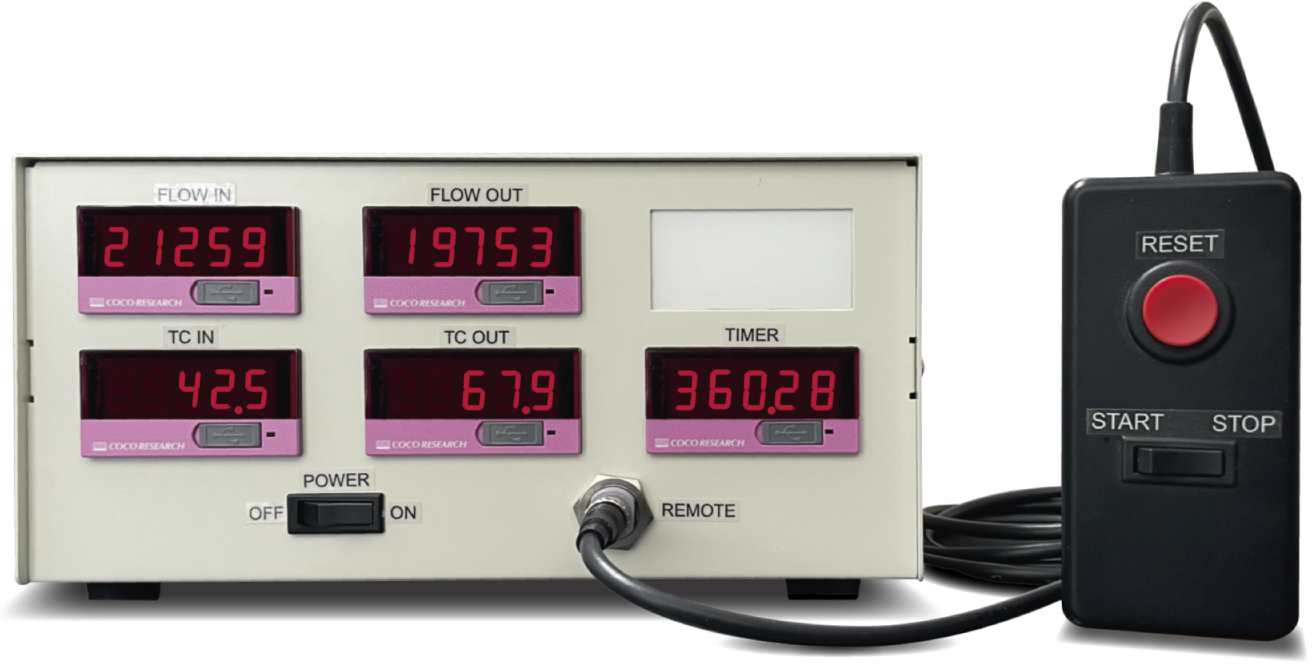

有線リモコンで、流量と経過時間計測のスタート／ストップ／リセットを、手元で一括操作。
計測器＋計測管理ソフトLINKSHIPで、簡単にロギング・CSV出力ができます。
| 用途例を詳しくみる > |
| 入口流量 周波数パルス信号 |
入口温度 熱電対信号 |
出口流量 周波数パルス信号 |
出口温度 熱電対信号 |
| 構成 |
|
|
|
|
|
*表示更新の同期はしません |

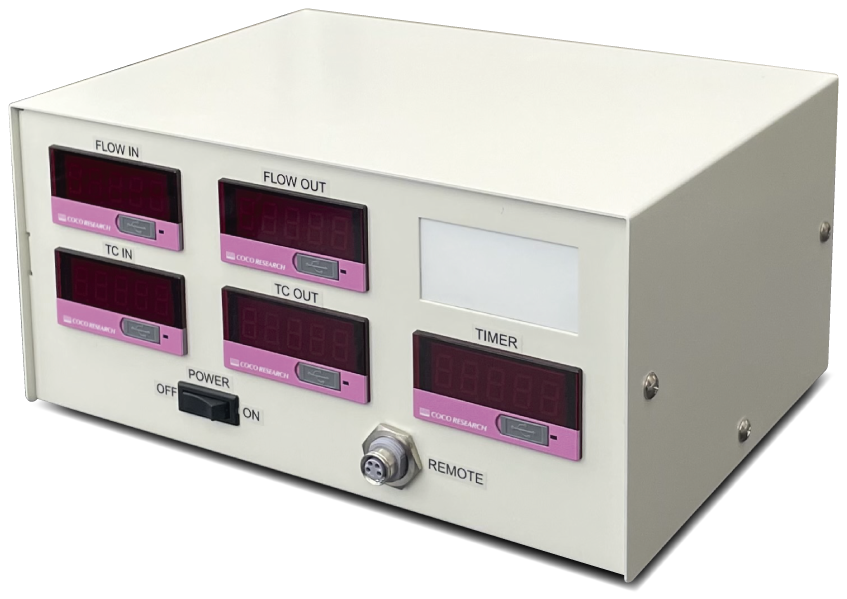

▲本体寸法 W200×H95×D150（突起部を除く）

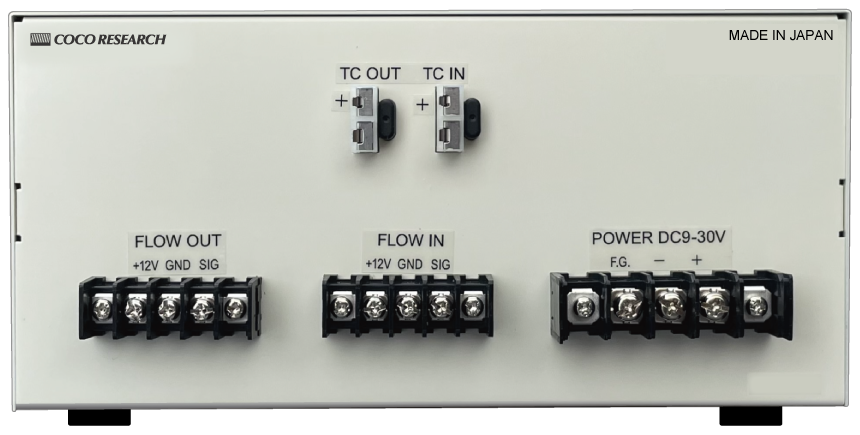

▲背面例：出力オプション無しの場合

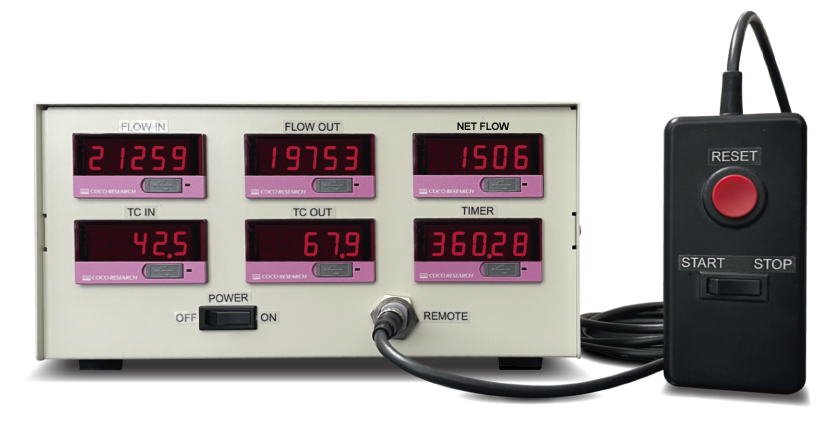

▲積算流量差計（入口流量－出口流量）付きモデルもご用意
| 5Vロジック |
| ゼロクロス |
| NPNオープンコレクタ |
| 12Vロジック |
| カスタマイズ信号 |
| 入力絶縁 |
| A/B相入力 |
| ラインドライバ |
| トリガレベル 0-9.00V |
| ヒステリシス 3段階 |
| プルアップ ON/OFF |
一般的な計測器は2.5Vが多いですが、SPDは10mV単位で0-9V設定可能。さまざまなセンサに対応します。
| しきい値 0.5V | しきい値 7V | ||
 |
や |  |
なども入力可能 |
| 5V |
| 12V |
| その他の電圧 |
|
| 分解能 50,000以上 |
| フル／ゼロスケール設定 |
| アナログ出力ゼロ調整 |
アナログ2出力も可能
| 以上 |
| 以下 |
| 範囲外 |
| 範囲内 |
| データロギング |
| 設定 |
| > LINKSHIPのページへ |
CSVロギング
設定値を比較・照合
設定値をPC保存・コピー
誤操作や設定ミス防止
設定の工数を削減
| 名称 | 燃料消費表示計 | |
| 入力部 | ||
| 熱電対入力 | ミニコネクタ 2点 | |
| 単相信号入力 | 端子台 2点（+12V 60mA センサ用電源端子付） | |
| 積算流量（単相パルス信号入力）計測機能 | ||
| 入力周波数上限 | 1MHz | |
| 入力耐電圧 | ±30V | |
| 入力ローパスフィルタ | OFF／500Hz／5kHz／120kHz／800kHz ［プログラムモードで設定］ | |
| センサ用電源 | DC12V±10% 60mA | |
| 熱電対計測機能 | ||
| 熱電対種類 | K、J、R、E、T、B、N、S ［プログラムモードで設定］ | |
| 計測範囲 | 範囲A(0.1℃) -240.0～ 400.0℃ / 範囲B(1℃) -270.0～ 400.0℃ | |
| 精度(±0.5% FS) ※（）内精度は出力更新100msの設定で規定 ※計測範囲内では、0.1℃の分解能で計測可能 |
||
| 冷接点補償誤差 | ±2℃ | |
| 計測分解能 | 計測範囲A： 0.1℃ ／ 計測範囲B： 1℃ | |
| 演算部 | ||
| 設定値記憶 | 不揮発性メモリ （EEPROM） 計測器ごとに記憶 | |
| 積算流量計 | ||
| 測定モード | 積算流量の計測・表示 （単位はLやmLなど任意の単位に設定可能） リモコンのスタート／ストップスイッチで、流量測定開始／停止 リセットボタンでゼロリセット |
|
| 積算レート | 入力パルスに対する変化量を設定 | |
| 熱電対計 | ||
| 測定モード | 単位 摂氏℃ （単位は華氏にも変更可能） | |
| タイマー | ||
| 測定モード | 経過時間の計測・表示 （単位は秒やミリ秒など任意に設定可能） リモコンのスタート／ストップスイッチで、時間経過測定開始／停止 リセットボタンでゼロリセット |
|
| 表示部 | ||
| 表示器 | 7seg 5桁 文字高9mm 赤 消灯可 | |
| 表示更新時間 | 0.1秒 （0.1-9.9 秒の範囲で設定可能） | |
| 表示移動平均 | 1 （1-9 の範囲で設定可能） ※熱電対測定のみ適用可能 | |
| 表示範囲 | -19999〜99999／オーバー表示OL／ゼロ表示リーディングゼロサプレス | |
| 小数点位置 | 入口積算計、出口積算計、タイマー計の場合： 0:□□□□□(小数点なし) / 1:□□□□.□ ～ 4:□.□□□□ *プログラムモードで設定 入口熱電対計、出口熱電対計の場合：□□□□.□（小数点1桁固定） |
|
| USB通信部 | ||
| 通信仕様 | USB2.0 （USB仮想COMによるシリアルポート通信 230.4kbps） | |
| 通信機能 | 設定値の書込・読込／測定値連続出力 | |
| 出力更新 | 40ms - 9999.9ms 0.1ms単位で設定可 | |
| 一般事項 | ||
| アイソレーション | 入口積算計センサ入力／出口積算計センサ入力／ 入口温度計センサ入力／出口温度計センサ入力／ 主電源入力／筐体 |
|
| 外形寸法 | 本体：W200xH95xD150／リモコン：W45xH90xH25 ケーブル長1.5m ※コネクタや脚部等の突起部を除く |
|
| 電源電圧 | DC9～30V | |
| 使用温度範囲 | 0～ 40 ℃／ 85%RH 以下（ただし、結露無き事） | |
| CANオプション | |||||||||
| 通信仕様 | CAN2.0B：10k / 20k / 50k / 100k / 250k / 500k / 1M bps ［プログラムモードで設定］ フォーマット：INTEL / MOTOROLA フレーム：11bit / 29bit |
||||||||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | ||||||||
| 設定項目 | CAN送信ID、CAN受信ID | ||||||||
| 出力更新時間 | 40ms - 9999ms 2ms 単位で設定可 |
||||||||
| RS-485オプション Modbus RTU対応もご相談ください | |||||||||
| 接続台数 | 32台（max） | ||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | ||||||||
| 通信方式 | 調歩同期式 | ||||||||
| 通信規格 | RS-485 | ||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps ［プログラムモードで設定］ | ||||||||
| データ形式 | スタートビット1bit／ストップビット1bit／データ長8bit／パリティビット無 | ||||||||
| 通信コード | ASCII | ||||||||
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
||||||||
| アナログ出力オプション | |||||||||
| 出力信号 | [E1]0-10V [E5]0-5V [R1]±10V [R5]±5V [I1]4-20mA【機種を選択】 | ||||||||
| D/A変換方式 | DAC変換方式 | ||||||||
| 出力分解能 | 16bit（50,000以上） | ||||||||
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 | ||||||||
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ | ||||||||
| 温度変動 | ±200ppm/℃ 以下 | ||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | ||||||||
| 出力更新時間 | 40ms - 9999ms 2ms単位で設定可 | ||||||||
| 出力応答時間 | 1ms以下 0→90%応答 |
||||||||
| コンパレータ（アラーム・警報）出力オプション | |||||||||
| 設定方法 | プログラムモードにて設定 | ||||||||
| 出力数 | 2点 / 4点 機種選定条件による | ||||||||
| 出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 50Ω以下 |
||||||||
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | ||||||||
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）
|
||||||||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | ||||||||
- CAN出力
- 16bitアナログ（電圧／電流）出力／2出力
- USB-C：設定・データロギング
- 警報出力 ／ RS-485
- 設定管理ソフト(無償)：レポート印刷・データロギング
- イーサネット(LAN） [EX48]
・演算式（加減算や平均など）をご指定いただけます （ご相談ください)
・入出力値を任意にスケーリング可能
・各CH入力値と演算値を同時表示
・印字内容（CH1-4やMATHの表記など）もご指定可能です
