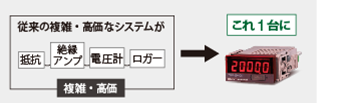

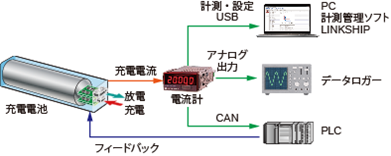

PWM電流のリアルタイム計測、フィードバック制御に
電流検出抵抗内蔵、オーバーサンプリング約250kHzのΣ��ADコンバータで、出力更新時間あたりの平均電流を計測。
任意にレート設定が可能です。
多彩な入力レンジやホールド・制御機能で、スケーリングメータとしても。
| 入力 PWM駆動電流 バッテリー充電電流 微弱電流 |
||
ソレノイド |
バッテリ− |
 |
モータ |
クランプ式センサ |
|
| センサ用電源 ・12V/5V/その他 |
| |
| 演算 ・オーバーサンプリング250kHz ・移動平均 最大99 ・ローカット ・HOLD[現在値／最大値／最小値／変動幅最大値] ・ゼロ／スパンシフト・ゼロ／スパンセット |
||
PSAL-24シリーズ |
|
|
| 電源 ・DC7-30V ・USB給電 5V |
設定 ・専用ソフト LINKSHIP ・外部設定器 PL-5A |
|
| 出力 ・16bitアナログ ・アラーム ・CAN ・RS-485 ・Modbus ・USB |
|
PC |
PLC |
ロガー |
オシロ |
表示灯など |
|
| ±10A |
| ±5A |
| ±2A |
| ±1A |
| ±200mA |
| ±100mA |
| ±20mA |
| ±10mA |
| ±2mA |
| ±1mA |
| ±200μA |
| ±100μA |
| 4(0)-20mA* |
| *プロセス信号対応 |
| 電流-CAN変換 |
| 内部直流電流計測 |
| 微小電流リークテスタ |
| PWM電流計測 |
| 充電電流計測・制御 |
箱入れ・多CHなども可能 ［カスタマイズ対応：ご相談ください］
| >事例を見る |
| >1msタイプを見る |
CAN出力 [オプション]
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上
| SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
16bitアナログ出力 [オプション]
分解能 50,000以上、フル／ゼロスケール設定、アナログ出力ゼロ調整
アラーム出力 [オプション] 1-4点 [型式による]
USB Type-C [標準装備] データロギング・設定・給電
| >高性能版のページへ |
| PSAL-2401 | 17,600円〜（税別） | 表示のみ |
| PSAL-2451 | 19,300円〜（税別） | DINレール取付・表示器なし・コンパレータ出力2点 |
| > オプションと価格表を見る | ※2024年2月時点の価格です |
| > LINKSHIPのページへ |
CSVロギング
設定値を比較・照合
設定値をPC保存・コピー
誤操作や設定ミス防止
設定の工数を削減
［着脱式プラグコネクタ］
コネクタに結線、挿すだけ
着脱式プラグコネクタ
スプリングロック式 [標準]
着脱式プラグコネクタ
M2スクリュー式 [オプション]
固定式コネクタもご用意
[カスタム対応]
手軽に本体を着脱
取付フック （左右）
持ち運んで計測
PCやタブレット・本器・ケーブルを持ち運び、USB給電で計測。収納ケースBXS-1(別売)もご用意
 |
  >BXS-1概要へ |
DINレール取付
ワンタッチ取付具や、表示器なしタイプをご用意
 |
 |
|
| BXF-DN2 DINレール取付具(別売) |
PSAL-2451 表示器なし |
PSAL-2431 表示器あり |
| >BXF-DN2のページへ | >2451、2431の説明を見る | |
| 用途例一覧へ> |
PSA-4801は入力抵抗値が約40mΩ（±10A/±5A/±2Aタイプ）と非常に小さいため、高精度の計測が可能です。
非常に小さいシャント抵抗で計測でき、電圧降下が少なく、低電圧機器の電流測定や、バッテリーの充電・放電特性評価などにもお使いいただけます。
| 仕様を見る> | 型式表・オプション・価格> |
| 型式 | PSAL-2401 / PSAL-2411 / PSAL-2431 / PSAL-2451 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力信号 | 直流電流信号 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 動作方式 | ΔΣ積分方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力点数 | 1点 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
計測範囲
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 計測精度 | ±0.1%FS＋1digit | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| オーバーサンプリング | 250kHz固定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 入力ローパスフィルタ | カットOFF周波数 1kHz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| センサ用電源出力 | オプション：[H] DC＋12V±5％ 60mA max／ [L] DC ＋5V±5％ 150mA max USB給電時は、センサ用電源は出力せず |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 演算部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 移動平均数 | 1 - 99 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ローカット | 設定値以下の電流値で 0 判定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 制御入力 | なし または1点 (型式による) [D2]オプションで2点追加 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト・スパンシフト・ゼロセット・スパンセット [ON論理] ノーマルオープン、ノーマルクローズ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| （データ通信） | 通信でコマンド制御可能（USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 制御入力応答動作 | 応答動作の設定可能 （1ms〜1999ms） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 制御入力バックアップ | シフト、セット動作時の値のバックアップ有効・無効の設定（電源OFFしても値を保持可能） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 設定値記憶 | 不揮発性メモリ （EEPROM） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示器（数値表示） | 5桁 7セグメント LED 文字高 9mm 赤色LED 表示範囲：-19999〜99999 極性表示：逆回転時 −点灯 オーバー表示：OL ゼロ表示：リーディングゼロサプレス 表示更新時間：0.3 秒（ 0.1 - 9.9 秒の範囲で設定可能） 表示精度：20ppm ± １デジット 23℃ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 小数点位置 | 半固定 プログラムモードにて設定 0：□□□□□ 1：□□□□.□ - 4：□.□□□□ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示器（インジケータ） | LED 1個 電源／制御入力 から設定 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB通信部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| USB通信機能 | 設定値の書込・読込／測定値連続出力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 40ms - 9999ms 1ms 単位で設定可 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 一般事項 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用温湿度範囲 | -10℃〜 +50℃ 35〜85%RH （非結露） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電源電圧 | DC7-30V 逆接保護あり USBホストからの給電：5V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消費電力 | 3W以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アイソレーション | 電源／電流入力／その他の入出力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 質量 | 約 60g |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CANオプション | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値連続出力 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 設定項目 | CAN送信ID、CAN受信ID | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 40ms - 9999ms 1ms 単位で設定可 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RS-485オプション Modbus RTU対応もご相談ください | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 接続台数 | 32台（max） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信方式 | 調歩同期式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信規格 | RS-485 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信コード | ASCII | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| アナログ出力オプション | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D/A変換方式 | DAC変換方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力分解能 | 16bit（50,000以上） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 温度変動 | ±200ppm/℃ 以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力更新時間 | 40ms - 9999ms 1ms 単位で設定可 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンパレータ（アラーム・警報）出力オプション | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 設定方法 | プログラムモードにて設定 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力数 | 2点 / 4点 機種選定条件による | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 50Ω以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON抵抗 最大50Ω以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大）
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| その他の計測ジャンル |
|
| CANアナログ変換 | 直流電流 | 直流電圧 |
| 熱電対(温度) | サーミスタ(温度) | 測温抵抗(温度) |
| 速度/積算 | 周波数偏差/トルク | 抵抗 |
- CAN・16bitアナログ（電圧／電流）出力
- USB-C：設定・データロギング
- 警報出力 ／ RS-485
- 専用ソフト(無償)：設定管理・レポート印刷・データロギング
EX48：35,800円〜
EX(L)24：14,100円〜
