| 測温抵抗体Pt100対応 抵抗値チェック機能付 |
Pｔ100と組み合わせて温度計測します。
測温抵抗体
計測－200℃～＋850℃ ±0.2% of FS
2点間レート設定 線形補正式
測温抵抗体|
箱入れ・多CHなどカスタマイズも可能 ［ご相談ください］
>カスタマイズ事例をみる
>多CHタイプ
>SDロガー付タイプ 1台から対応 組込品として校正可能 校正書類・トレーサビリティチャート発行可能
|
| 出力多彩 1ms更新 CAN出力 [オプション]
|
アラーム出力 [オプション] 1-4点 [型式による] USB Type-C [標準装備] データロギング・設定・給電 |
リーズナブル・気軽に使える1CHタイプ
>廉価版のページへ
＞オプションと価格表を見る
※2024年2月以降の価格です
| HT-2401R | 表示のみ | 32,500円～(税別) |
| HT-2451R | DINレール取付・表示器なし仕様 | 28,100円～(税別) |
※2024年2月以降の価格です
スマートに設定・ロギング
専用ソフトLINKSHIP(無償)で、設定管理・レポート印刷・CSVロギング
>LINKSHIPのページへ
| CSVロギング | 設定値リストを比較・照合 | 設定値をPC保存・コピー | 誤操作防止 | 複数台も素早く設定 | ||||
 |  |  |  |  |
||||
| 600秒など時間指定でロギング可能。ロガーソフトのカスタムも承ります。 | 複数の設定値リストを比較・照合。 | メモ書きや手打ち入力でのミス防止、 管理の手間やコストも低減します。 | PC画面上で設定や確認。本体ボタンの誤操作も防止します。 | 複数台でも設定データの書込だけ。 |

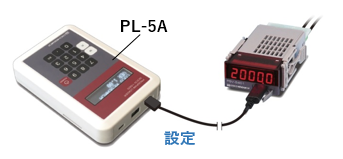

| USB Type-Cコネクタ標準装備 | PC不要、ハンディタイプの外部設定器もご用意（別売） |
  |
>PL-5A 製品ページへ※設定専用／データロギングや給電はできません。 |
手軽に配線・取付 現場での使い勝手を考慮
| コネクタに結線し、手で挿すだけの一括接続 着脱式プラグコネクタ | 固定式コネクタ [カスタム対応] | 取付フック(左右): 本体を固定 | ||||
 |
 スプリングロック式 [標準] |
 M2スクリュー式 [J04 オプション] |  電線は下出しとなります。 ＊下出しが難しい場合は、ご相談ください |  ※2431、2451タイプには付属しません。 |
||
使いかたもバラエティ
| 持ち運んで計測 | 盤に組込み | DINレール取付 | |||||||||||
| PCやタブレット・本器・ケーブルを持ち運び、USB給電で計測。収納ケースBXS-1もご用意。 | 24x48サイズで小型化貢献 | ワンタッチ取付具や、表示器なしタイプをご用意 | |||||||||||
|
 >HT-24R寸法図 |
|
電源電圧 DC7-60V USB給電5Vでも動作可能
アイソレーション 電源／測温抵抗体入力／その他の入出力間が、電気的に絶縁
アイソレーション 電源／測温抵抗体入力／その他の入出力間が、電気的に絶縁
用途例
複数の場所を同時に温度計測
など| 測温抵抗体 |
 |
PLC・ロガー PCなど    |
射出成型機の温度・圧力・速度管理
 射出成型機 |
温度 | → |  |
測温抵抗計 | CAN |
 |
PC |
| 圧力 | → | |
直流電圧計 | |
オシロ・ データロガー |
||
| 射出速度 | → | |
速度/積算計 [切替式] |
良否判定 警報出力 →→→ |
 |
PLC | |
| 冷却水流量 | → | |
速度/積算計 [切替式] |
 |
表示灯 |
温度（測温抵抗） - CAN変換 など
主な仕様
入力部
演算部
表示部
USB通信部
一般事項
CANオプション
RS-485オプション Modbus RTU対応もご相談ください
アナログ出力オプション
コンパレータ(警報)出力オプション
| 名称 | 測温抵抗計 |
| 型式 | HT-2401R |
入力部
| 入力信号 | 1点 測温抵抗体 Pt100（3線式） | |
| 計測範囲 | -200℃～850℃ ±0.2% of FS | |
| 抵抗値チェック機能 | 0Ω - 400Ω | |
演算部
| 移動平均数 | 1 - 99 表示移動平均数は1 - 9 |
| 制御入力 （設定内容) |
なし または1点 (型式による) [D2]オプションで2点追加 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)・ゼロシフト より設定 |
| （操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡でON、開放で設定内容が反映 |
| （データ通信） | 通信でコマンド制御可能（USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です |
| 設定値記憶 | 不揮発性メモリ （EEPROM） |
表示部
| 表示器（数値表示） | 5桁 ７セグメント LED 文字高 9mm HT-2401R 赤色LED ／ HT-2401R-G 緑色LED （オプション） |
| 表示範囲：-19999～99999 オーバー表示：OL ゼロ表示：リーディングゼロサプレス | |
| 表示更新時間 0.3 秒（ 0.1 - 9.9 秒で設定） 表示移動平均 1回（ 1- 9回で設定） | |
| 小数点位置 | 半固定 プログラムモードにて設定 0：□□□□□ 1：□□□□.□ - 4：□.□□□□ |
| 表示器（インジケータ） | LED 1個 電源／制御入力 から設定 |
USB通信部
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） |
| USB通信機能 | 設定値の書込・読込／測定値連続出力 |
| 出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
一般事項
| 使用温湿度範囲 | -10℃～ +50℃ 35～85%RH （非結露） |
| 電源電圧 | DC7-60V 逆接保護あり USBホストからの給電：5V |
| 消費電力 | 3W以下 |
| アイソレーション | 電源／測温抵抗体入力／その他の入出力 |
| 耐電圧 | 電源／測温抵抗体入力／その他の入出力 ：各端子間 DC500V 1 分間 |
| 質量 | 約 60g |
CANオプション
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) |
| 通信機能 | 設定値の書込・読込／測定値連続出力 |
| 設定項目 | CAN送信ID、CAN受信ID |
| 出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
RS-485オプション Modbus RTU対応もご相談ください
| 接続台数 | 32台（max） |
| 通信形式 | 2線式マルチドロップシリアル通信 |
| 通信方式 | 調歩同期式 |
| 通信規格 | RS-485 |
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 |
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 |
| 通信コード | ASCII |
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
アナログ出力オプション
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 |
| D/A変換方式 | DAC変換方式 |
| 出力分解能 | 16bit（50000以上） |
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 |
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ |
| 温度変動 | ±200ppm/℃ 以下 |
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 |
| 出力更新時間 | 1ms - 9999ms 1ms 単位で設定可 |
| 出力応答時間 | 1ms以下 0→90%応答 |
コンパレータ(警報)出力オプション
| 設定方法 | プログラムモードにて設定 |
| 出力数 | 2点 / 4点 機種選定条件による |
| 出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 50Ω以下 |
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON 抵抗 最大50Ω以下 |
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大） [以上] 設定値以上でON [以下]設定値以下でON [範囲内] 設定値内でON [範囲外] 設定値外でON |
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) |
