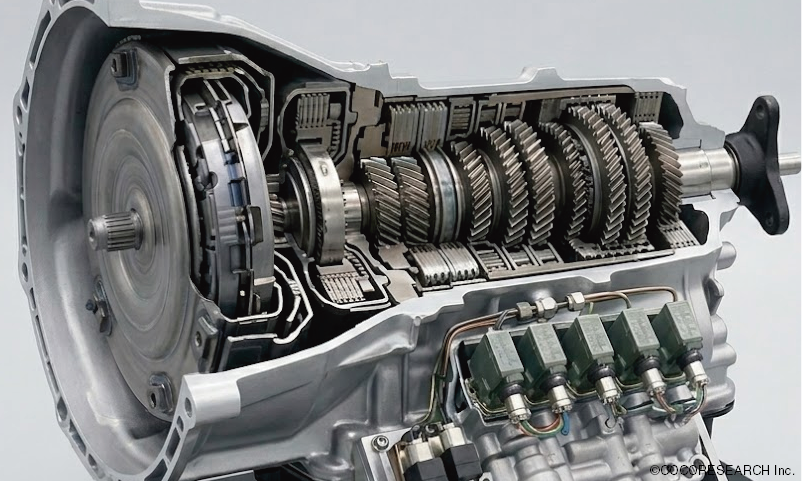

トランスミッションの実験・試験

■ シャフトにギアを取付けるなどしてギアセンサから回転を検出し、パルスをアナログ信号に変換。
■ アナログデータはロガーやPC、オシロスコープに入力するなどして評価試験や開発に使われます。

ギアセンサ
ピックアップセンサ
IMG, GP, FDPシリーズ

ギア

→
パルス信号

計測器

→
アナログ出力
アラーム出力
CAN
RS-485
など

PC

ロガー

オシロスコープ
など

計測でできること
■ 入力・出力それぞれの回転速度を計測できます。
■ 独自のぺリオマチック^TM演算方式で、停止時からの動きだしや超低速、高速、急な速度変化（急加速・急停止）などにも、高精度で高速応答できます。
■ 回転速度比計FRM-3921を使うと、トランスミッションの入出力比を計測することも可能。
入力2chに独立したレイトを設定でき、歯数の異なるギアや分解能の異なるセンサでも速度比などを演算できます。
■ 直流電流計PSAシリーズで、ソレノイドバルブのPWM駆動電流のリアルタイム計測も可能です。

●歯車センサ
■ 0Hzから検出可能なため、動き出しや停止時の動きも細かく計測できます。
■ センシング部に2ホール素子差動方式を採用しているため、周辺磁界の影響を受けず、ジッタを抑制した安定検出ができます。
■ 伝送ノイズの影響を受けにくいラインドライバ出力オプションも選択可能。(歯車センサIMG)

選定ポイント
1．アナログ出力更新　0.1ms～(SPD)、0.5ms～(TDP)、1ms～(FRM)
2．CAN, RS-485, RS-232C, イーサネット出力も可能
3．独自のぺリオマチック^TM演算方式：停止時からの動きだし、超低速、高速、急な速度変化（急加速・急停止）なども高精度で高速応答
4．オプションでラインドライバ信号も対応可能：伝送ノイズに強い
5．低回転(0Hz)からセンシング可能な歯車センサ

製品紹介

	ポイント	概要
IMGシリーズ磁気式ギア速度センサ製品ページ	ラインドライバ出力セミオープンコレクタ出力差動（平衡）CMOSロジック出力広い電源範囲コニカルプレス	■ 2ホール素子差動方式により、検出部で磁界ノイズ除去、ジッタ抑制で安定出力 ■ 検出面は、完全密閉型一体構造の金属ケースでIP67対応、水や油が付着する環境にも対応 ■ 計測可能周波数範囲：0Hz～20kHz ■ 使用温度範囲：-20℃～105℃
FDPシリーズ磁気式ギア速度センサ製品ページ		■ 単ホール素子・磁石・信号処理回路から構成され、0Hzから検出可 ■ 検出面は、完全密閉型一体構造の金属ケースでIP67対応、水や油が付着する環境にも対応
TDP-4921/TDP-4931 ユニバーサル速度計製品ページ	RS-485 RS-232C アナログ出力アラーム出力 BCD出力 LINKSHIP対応	■0.5ms更新の16bitアナログ出力 ■RS-232C/RS-485/BCD出力等多彩なオプション ■アラーム出力を最大4点搭載可能 ■センサ用電源　12V(標準)/5V(オプション) ■スケーリング機能付　46ｘ98サイズパネルメータ
SPD-4801 速度/積算計[切替式] 製品ページ	RS-485 Modbus CAN アナログ出力アラーム出力ゼロシフトスパンシフト積算停止・開始 LINKSHIP対応	■周波数計、回転計、流量計、速度計、積算計などに使える、48x96サイズの速度/積算計[切替式] ■0.1ms更新の16bitアナログ出力と、1ms更新CANが同時出力可能 ■USBでロギング/設定可能 ■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能 ■センサ用電源　12V/5V　(オプション選択) ■LINKSHIP(ココリサーチ製計測管理ソフト：無償)対応
SPD-2401 速度/積算計[切替式] 製品ページ SPDL-2401（廉価版）製品ページ	RS-485 Modbus CAN アナログ出力アラーム出力ゼロシフトスパンシフト積算停止・開始 LINKSHIP対応	■周波数計、回転計、流量計、速度計、積算計などに使える、24x48サイズの速度/積算計[切替式] ■0.1ms更新の16bitアナログ出力と、1ms更新CANが同時出力可能（SPDLはアナログ出力・CANとも40ms更新） ■USBでロギング/設定/給電可能 ■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能 ■センサ用電源　12V/5V　(オプション選択) ■LINKSHIP(ココリサーチ製計測管理ソフト：無償)対応
SPD-HD ポケッタブル速度/積算計[切替式] 製品ページ	RS-485 Modbus CAN アナログ出力アラーム出力ゼロシフトスパンシフト積算停止・開始 LINKSHIP対応	■周波数計、回転計、流量計、速度計、積算計などに使える、速度/積算計[切替式] ■出荷/性能検査、設備点検、動作確認など現場で使えるハンディタイプ ■16bitアナログ出力(0.1ms)とCAN出力(1ms)が同時出力可能 ■アルカリ電池／ACアダプタ、2wayの電源に対応 ■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能 ■センサ用電源12V/5V　(コネクタタイプにより、有無が異なる) ■USBでもロギング/設定が可能な「LINKSHIP」対応 ■独自の格納式BNCや端子台など、えらべるコネクタ
FRM-3921 回転速度比計製品ページ	RS-232C アラーム出力2ch アナログ出力 BCD出力 RS-485	■ 2chの信号を入力し、ch間の速度比を測定する回転速度比計 ■ 速度比/比率に比例したアナログ出力：最速1ms更新 ■ ch毎の速度に比例したアナログ出力
