周波数偏差/トルク演算計 TQ-2401（デジタルパネルメータ・信号変換器・指示計・指示警報計) >トルク計測一覧 >用途例 >製品一覧 >HOME >ENGLISH
| 周波数偏差出力のトルクセンサ・フレックス燃料の濃度センサなどに |
偏差周波数信号を出力するトルクセンサや、フレックスフューエルセンサなどに接続。
中心周波数、定格トルク、定格周波数を任意設定し、トルク値やガソリンへのバイオエタノール燃料の混合濃度などを表示・出力します。
CAN(1ms更新)、16bitアナログ(0.1ms更新)、アラーム出力などが可能です。[オプション]
周波数偏差を％表示して、⊿F計測も可能です。
トルクセンサ
フレックスフューエルセンサ
中心周波数、定格トルク、定格周波数を任意設定し、トルク値やガソリンへのバイオエタノール燃料の混合濃度などを表示・出力します。
CAN(1ms更新)、16bitアナログ(0.1ms更新)、アラーム出力などが可能です。[オプション]
周波数偏差を％表示して、⊿F計測も可能です。
トルクセンサ
フレックスフューエルセンサ|
箱入れ・多CHなどカスタマイズも可能 ［ご相談ください］
>カスタマイズ事例をみる

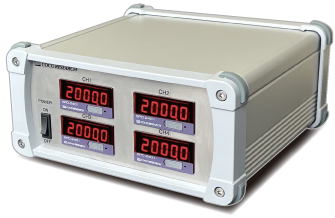

>多CHタイプ

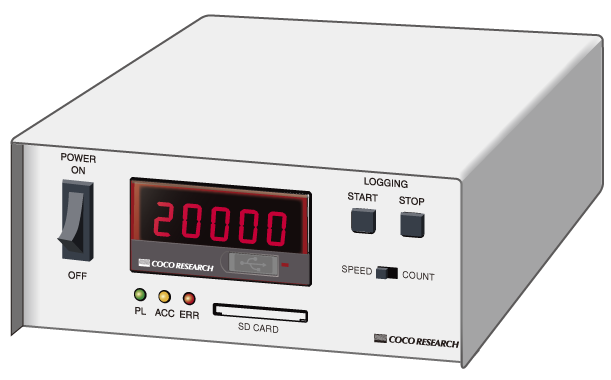

>SDロガー付タイプ 1台から対応 組込品として校正可能 校正書類・トレーサビリティチャート発行可能
|
CAN出力 1ms更新 [オプション]
|
16bitアナログ出力 0.1ms更新 [オプション] アラーム出力 1ms更新 [オプション] 1-4点 [型式による] USB Type-C 1ms更新 [標準装備] データロギング・設定・給電 |
入力 600μHz - 1MHz 入力分解能10.4ns
| 各種信号に対応 | 5Vロジック | ゼロクロス | NPNオープンコレクタ | 12Vロジック | カスタマイズ信号 |
| オプション多彩 | 入力絶縁 | ラインドライバ入力 | （1MHz以上もご相談ください） | ||
| 調整もお好みで | トリガレベル 0-9.99V | ヒステリシス選択 | プルアップON/OFF |
| ペリオマチックTM演算
超低速から高速まで高精度。急変化・急停止も追従
|
リーズナブル・気軽に使える1CHタイプ
廉価版のページへ
＞オプションと価格表を見る
※2024年2月以降の価格です
| TQ-2401 | 表示のみ | 32,500円～(税別) |
| TQ-2451 | DINレール取付・表示器なし仕様 | 28,100円～(税別) |
※2024年2月以降の価格です
スマートに設定・ロギング
専用ソフトLINKSHIP(無償)で、設定管理・レポート印刷・CSVロギング
LINKSHIPのページへ
| CSVロギング | 設定値リストを比較・照合 | 設定値をPC保存・コピー | 誤操作や設定ミスを防止 | 設定の工数を削減 | ||||
 |
 |
 |
 |
 |
||||
| 600秒など時間指定でロギング可能。ロガーソフトのカスタムも承ります。 | 複数の設定値リストを比較・照合。 | メモ書きや手打ち入力でのミス防止、 管理の手間やコストも低減します。 |

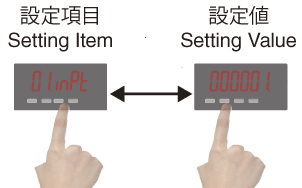

PC画面上で設定や確認。本体ボタンの誤操作も防止します。 |
マスタの設定内容をコピーできます。 複数台でも設定データの書込だけ。 |

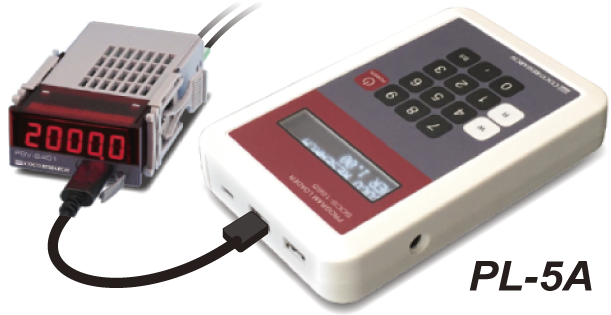

| USB Type-Cコネクタ標準装備 | PC不要、ハンディタイプの外部設定器もご用意（別売） |
  |
PL-5A 製品ページへ※設定専用／データロギングや給電はできません。 |
手軽に配線・取付 現場での使い勝手を考慮
| コネクタに結線し、手で挿すだけの一括接続 着脱式プラグコネクタ | 固定式コネクタ [カスタム対応] | 取付フック(左右): 本体を固定 | ||||
 |

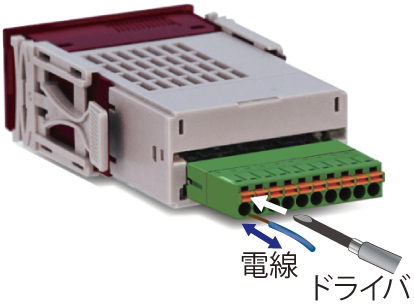

 スプリングロック式 [標準] |

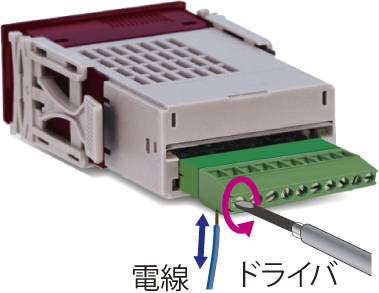

 M2スクリュー式 [J04 オプション] |  電線は下出しとなります。 ＊下出しが難しい場合は、ご相談ください |  ※2431、2451タイプには付属しません。 |
||
使いかたもバラエティ
| 持ち運んで計測 | 盤に組込み | DINレール取付 | |||||||||||
| PCやタブレット・本器・ケーブルを持ち運び、USB給電で計測。収納ケースBXS-1もご用意。 | 24x48 サイズで小型化貢献 | ワンタッチ取付具や、表示器なしタイプをご用意 | |||||||||||
|
 TQ-24寸法図 |
|
電源電圧 DC7-60V USB給電5Vでも動作可能
アイソレーション
汎用入力タイプ ： 電源／その他の入出力
ラインドライバ入力タイプ ： 電源／周波数信号入力／その他の入出力 が、電気的に絶縁
アイソレーション
汎用入力タイプ ： 電源／その他の入出力
ラインドライバ入力タイプ ： 電源／周波数信号入力／その他の入出力 が、電気的に絶縁
| 用途例 |
|
 |
 周波数偏差・ トルク演算計 |
トルク → |
PLC・ロガー PCなど    |
設定例 [A] トルク ±400N・m [B] 中心周波数 60000Hz [C] 偏差周波数 ±20000Hz 入力と出力の関係
|
 |
|||||||||
速度/積算計 |
速度 → |
フレックス燃料の濃度測定
トルク - CAN変換 など
 |
周波数偏差・ トルク演算計 |
CAN USB アナログ出力 アラーム出力 → |
PLC・ロガー PCなど |
設定例 [A] 混合率 ±50% [B] 中心周波数 100Hz [C] 偏差周波数 ±50Hz 入力と出力の関係
|
 |
主な仕様
入力部
演算部
表示部
USB通信部
一般事項
CANオプション
RS-485オプション Modbus RTU対応もご相談ください
アナログ出力オプション
コンパレータ(警報)出力オプション
| 名称 | トルク演算計/周波数偏差計 |
| 型式 | TQ-2401 |
| 測定方式 | ぺリオマチックTMB方式（周期演算方式） |
入力部
| 入力点数 | 1点 | ||||||||||||||||
| 入力周波数範囲 | 0.0006Hz - 1.0MHz | ||||||||||||||||
| 入力分解能 | 約10.4ns (96MHz) | ||||||||||||||||
| 入力信号 | 汎用入力／ ラインドライバ入力（オプション選択） | ||||||||||||||||
| 入力方式 | 単相信号 | ||||||||||||||||
| 汎用入力タイプ | |||||||||||||||||
| 入力レベルおよび感度 |
|
||||||||||||||||
| 入力パルス | 0.2μs以上(ヒステリシス小、中) ／ 0.3μs以上(ヒステリシス大) H、Lレベルとも | ||||||||||||||||
| 入力抵抗 | 10kΩ： 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) | ||||||||||||||||
| 5kΩ： 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) | |||||||||||||||||
| 入力耐電圧 | ±30V | ※汎用入力オプションは入力と出力が非絶縁 | |||||||||||||||
| ラインドライバ入力タイプ（オプション） | |||||||||||||||||
| 入力信号 | ラインドライバ信号 | ||||||||||||||||
| 入力耐電圧 | ±25V（差動電圧） | ||||||||||||||||
| 推奨ラインドライバ | AM26LS31 相当 | ||||||||||||||||
| 終端抵抗 | 300Ω（標準仕様） ※ラインドライバ入力オプションは入力と出力が絶縁 | ||||||||||||||||
| 入力ローパスフィルタ | OFF／500Hz／5kHz／120kHz／800kHz | |
| トリガエッジ | 立ち下がりエッジ | |
| 入力コネクタ | プラグコネクタ | |
| センサ用電源出力 | オプション：[H] DC＋12V±5％ 60mA max／ [L] DC ＋5V±5％ 150mA max USB給電時は、センサ用電源は出力せず | |
演算部
| 測定モード | カスタム（トルク計）/ 周波数計 / 周期計(秒単位のみ） |
| 演算レート | 入力周波数に対して、中心周波数、定格時偏差周波数、定格トルク、出力極性を設定 |
| 分周比 | 1 - 60000 |
| 出力移動平均 | 1 - 99 |
| ダイナミック予測TM | 8段階 （連続予測、停止予測を含む） |
| 第2レンジ | 種類の演算レートを設定 ※制御入力の機能割付けにより、第2レンジに切り替えて計測が可能 |
| 制御入力 （設定内容) |
なし または1点 (型式による) [D2]オプションで2点追加 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト・スパンシフト・第2レンジ [ON論理] ノーマルオープン、ノーマルクローズ |
| （操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 |
| （データ通信） | 通信でコマンド制御可能（USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です |
| （応答動作） | 1ms - 1999msで設定可能 |
表示部
| 表示器（数値表示） | 5桁 ７セグメント LED 文字高 9mm TQ-2401 赤色LED ／ TQ-2401-G 緑色LED （オプション） |
| 表示範囲：-19999～99999 オーバー表示：OL ゼロ表示：リーディングゼロサプレス | |
| 表示更新時間 0.3 秒（ 0.1 - 9.9 秒で設定） 表示移動平均 1回（ 1- 9回で設定） | |
| 小数点位置 | 半固定 プログラムモードにて設定 0：□□□□□ 1：□□□□.□ - 4：□.□□□□ |
| 表示器（インジケータ） | LED 1個 電源／制御入力／トリガ から設定 |
USB通信部
| USB通信仕様 | USB2.0（ USB 仮想 COM によるシリアルポート通信 230.4kbps） |
| USB通信機能 | 設定値の書込・読込／測定値連続出力 |
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
一般事項
| 使用温湿度範囲 | -10℃～ +50℃ 35～85%RH （非結露） |
| 電源電圧 | DC7-60V 逆接保護あり USBホストからの給電：5V |
| 消費電力 | 3W以下 |
| アイソレーション | 汎用入力タイプ ： 電源／その他の入出力 ラインドライバ入力タイプ ： 電源／周波数信号入力／その他の入出力 |
| 耐電圧 | 上記アイソレーションの各端子間 DC500V 1分間 |
| 質量 | 約 60g |
CANオプション
| 通信仕様 | CAN2.0B 10k / 20k / 50k / 100k / 250k / 500k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) |
| 通信機能 | 設定値の書込・読込／測定値連続出力 |
| 設定項目 | CAN送信ID、CAN受信ID |
| 出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
RS-485オプション Modbus RTU対応もご相談ください
| 接続台数 | 32台（max） |
| 通信形式 | 2線式マルチドロップシリアル通信 |
| 通信方式 | 調歩同期式 |
| 通信規格 | RS-485 |
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 |
| データ形式 | スタートビット 1bit／ ストップビット 1bit／ データ長 8bit／ パリティビット 無 |
| 通信コード | ASCII |
| 通信機能 | 設定値の書込・読込／測定値出力（要求コマンドに応答） |
アナログ出力オプション
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 |
| D/A変換方式 | DAC変換方式 |
| 出力分解能 | 16bit（50,000以上） |
| 負荷抵抗 | 電圧出力：4.7kΩ以上 電流出力：300Ω以下 |
| 出力精度 | 電圧出力：±0.1％ of FS@23℃ 電流出力：±0.1％ of FS@23℃ |
| 温度変動 | ±200ppm/℃ 以下 |
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 |
| 出力更新時間 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 |
| 入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 |
コンパレータ(警報)出力オプション
| 設定方法 | プログラムモードにて設定 |
| 出力数 | 0 - 4点 機種選定条件による ラインドライバ入力かつ、アナログ出力部がコンパレータ出力タイプは1点 |
| 出力形態 | 絶縁型無接点出力（フォトモスリレー） 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下／ [C1](1点)100Ω以下 |
| 出力負荷電圧 | ピークAC/DC280V 100mA （抵抗負荷） ON 抵抗 最大50Ω以下 |
| 出力論理 | 比較は極性付で行なう （マイナスより 0 が大） [以上] 設定値以上でON ／ [以下]設定値以下でON ／ [範囲内] 設定値内でON、範囲外でOFF／ [範囲外] 設定値外でON、範囲内でOFF |
| 更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) |
