用途例 フライス盤のモータ回転ムラやトルク、切削液流量などの計測・制御
概要
■モータの回転ムラ計測：モータの回転速度が一定に保たれているかを確認し、加工面の粗さや振動の原因となる回転ムラを把握します。
■モータのトルク計測：切削時の負荷を把握し、工具選定や加工条件の最適化、機械の故障診断に役立てます。
■切削液の流量計測：切削点の冷却・潤滑効果を維持し、加工精度や工具寿命を向上させるために、切削液の流量を管理します。

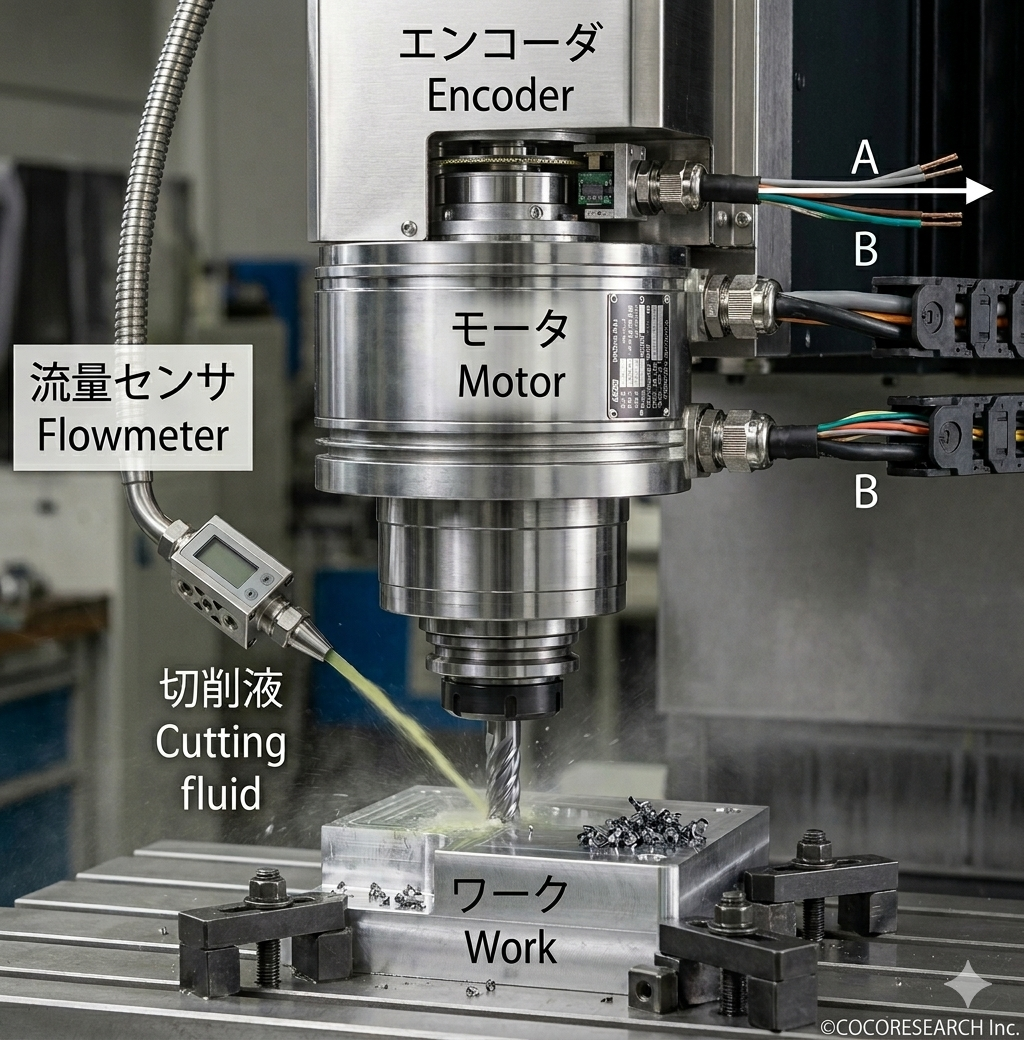

*イメージ画像
A：速度計測
1パルス応答のF/V(高速アナログ出力)で回転ムラ計測 |
 |
B：トルク計測(電流または周波数パルス)
電流計やトルク計でトルク演算 |
  |
C：流量計測：瞬時/積算流量(流速/流量)
流量センサと表示計で流量計測 |
  |
PLC＋拡張モジュールと比べ、価格・組合せの汎用性なども好評です
計測でできること
回転速度計測
ノイズに強いパルス信号で、駆動部と計測器が離れていても高精度計測（KAZ/SPD/PFC)
更新時間の早いアナログ出力・デジタル出力で、回転速度を表示・計測
高速アナログ出力で回転ムラ計測と、イーサネットなどシリアル通信でフィードバック制御
トルク計測
モータの駆動電流を計測し、トルク値に変換（PSA）
モータや比例制御弁などのPWM駆動電流値をリアルタイム計測し、フィードバック制御も可能（PSA）
パルス周波数出力タイプのトルクセンサと組み合わせて、トルク値を演算（TQ）
独自のペリオマチックTM演算で、モータの挙動(トルク変動)を動き出しから詳密に把握
流量計測
容積式流量センサと速度計・積算計で、瞬時流量(流速)や積算流量(流量)を計測
選定ポイント
計測器
1パルス応答の16bitアナログ出力（KAZ)
0.1ms(SPD/TQ)、1ms(PFC/PSA)、40ms(SPDL/PSAL/TQL)更新のアナログ出力
1ms(SPD/PSA/TQ)、40ms(SPDL/PSAL/TQL)更新のCAN通信
超低速でも高精度・高速応答、ペリオマチックTM演算（KAZ/SPD/PFC/TQ)
流量センサ
高精度な流量センサ（XFS/VC)
圧力損失が少ない（XFS/VC)
■解析用F/Vコンバータ：2相信号（A/B相）入力可能
■入力周波数 0.23Hz〜250kHz 1パルス応答
■��Fや��F AUTO(偏差自動追従)搭載。定常速度の速度ムラ計測で、中心値を自動設定可能
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
■前面ボタンで計測・設定(キーロック可能)
■USBでロギング/設定可能
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
（SPDLは40ms更新）
■USBでロギング/設定可能
■盤面取付タイプのほか、DINレール取付タイプもあり
■CANとアナログ(1ms更新)、同時出力可能
■前面ボタンで計測・設定(キーロック可能)
■USBでロギング/設定可能
■CANとアナログ(1ms更新)、同時出力可能
（SPDLは40ms更新）
■USBでロギング/設定可能
■盤面取付タイプのほか、DINレール取付タイプもあり
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
■前面ボタンで計測・設定(キーロック可能)
■USBでロギング/設定可能
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
（SPDLは40ms更新）
■USBでロギング/設定可能
■盤面取付タイプのほか、DINレール取付タイプもあり
■瞬時流量(流速)と積算流量(流量)を、同時に計測・表示
■4逓倍計測機能
■1ms更新の16bitアナログ出力
■スケーリング機能
■瞬時流量(流速)と積算流量(流量)を、切替えて計測・表示
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
■前面ボタンで計測・設定(キーロック可能)
■USBでロギング/設定可能
■瞬時流量(流速)と積算流量(流量)を、切替えて計測・表示
■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
（SPDLは40ms更新）
■USBでロギング/設定可能
■盤面取付タイプのほか、DINレール取付タイプもあり
■特殊な楕円形歯車により、少ない圧力損失
■微少流量域から大流量域まで、高精度に計測
■クラハト社製
■高精度・高分解能・広流量範囲・高温度範囲・ 高耐圧
■微少流量域から大流量域まで、高精度に計測
