容積式流量センサ XFSシリーズ >HOME >製品情報 >流量センサ一覧 >流量センサセレクションガイド >ENGLISH PAGE
| 小型軽量・高精度・多種液体に適合 |
楕円歯車式の容積式流量センサで、取扱いやすく、小型軽量・高精度・多種液体適合性を目的として開発され、
産業分野での液体の一般的な計測、制御、自動車用燃料消費計などに広く使用されております。
| 小型・軽量 | センサ全体がコンパクトに設計されているので、小型・軽量です。 |
| 多種液体に適合 | 容積式で、液体の粘性による精度への影響が少なく、多種液体に適合します。 |
| 高精度・高分解能 | 特殊な楕円形歯車により圧力損失が少なく、微少流量域から大流量域まで、 高精度で計測できます。計測範囲が広く、光センサの採用により高分解能です。 |
| 逆流補正 | 順・逆方向の流量パルス検出回路により、逆流があっても正確な正味流量の計測ができます。 *逆流補正機能付は、XFS-1205、2205、1234です |

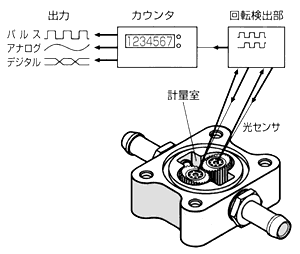

動作原理 [光学式の場合]

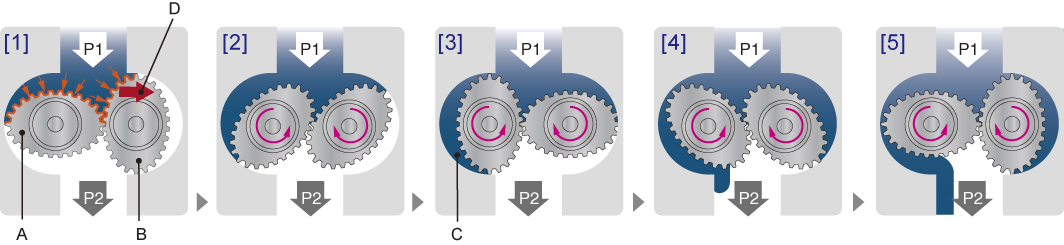

矢印方向より流体が計量室Cに流入すると、流入側と吐出側に圧力差（P1−P2）が生じます。
その圧力がギヤA･Bに
かかることでギヤが回転し(D）､1回転で一定量を吐出します。

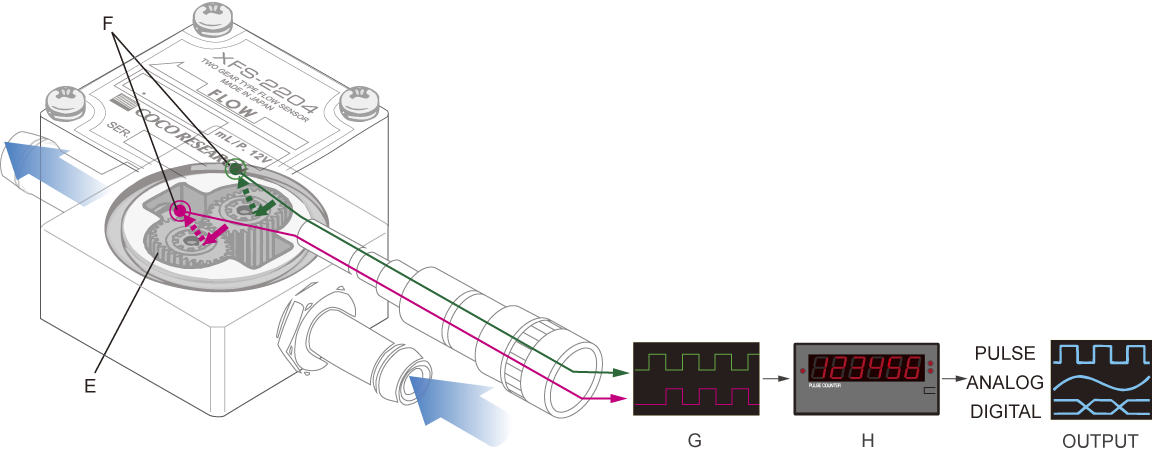

流体が計量室Eを通るときの圧力により、歯車と反射板とが同期して回転します。
反射板上に照射した光の反射を、光センサFや回転検出部Gで電圧パルスに変換して出力します。
センサから出力したパルス信号は、カウンタなどに入力され、各種信号に変換されます。
2タイプの回転検出方法

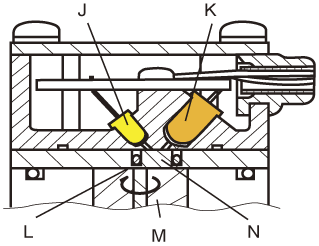

| 光学式 歯車の回転を反射板と光センサで検出。 高分解能のため、微少流量(エンジンの燃費計測など)での高精度測定が可能。 |
 |

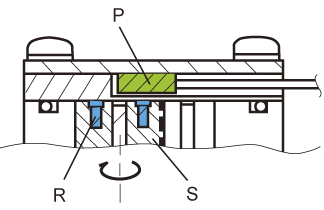

磁気式 歯車にマグネットを埋設し、その回転軌跡上に設置した ホールICで検出。 光透過性の悪い流体(インキ、離型剤、塗料等)の計測に有効。 |
 |
| 流量センサの選定 |
|
| Q1. 計測流体は何ですか？ | |||||||||||
| 油系流体 ↓ SUS仕様 or ADC仕様 |
水系（耐蝕性）流体 ↓ SUS仕様 |
||||||||||
| Q2. 流体の透明度は？ | |||||||||||
| 透明度高い ↓ 光学式 or 磁気式 |
透明度低い(着色) ↓ 磁気式 |
透明度高い ↓ 光学式 or 磁気式 |
透明度低い(着色) ↓ 磁気式 |
||||||||
| Q3. 最大流量は？ | |||||||||||
| 120L/h以下 ↓ |
300L/h以下 ↓ |
120L/h以下 ↓ |
300L/h以下 ↓ |
120L/h以下 ↓ |
300L/h以下 ↓ |
120L/h以下 ↓ |
300L/h以下 ↓ |
||||
| Q4. 逆流補正は必要ですか？ | ↓ | ↓ | Q4. 逆流補正は必要ですか？ | ↓ | ↓ | ||||||
| YES ↓ |
NO ↓ |
YES ↓ |
NO ↓ |
↓ | ↓ | YES ↓ |
NO ↓ |
YES ↓ |
NO ↓ |
↓ | ↓ |
| XFS-1205 XFS-1234 |
XFS-1201 XFS-1204 XFS-1201M XFS-1204M |
XFS-2205 | XFS-2201 XFS-2204 XFS-2201M XFS-2204M |
XFS-1201M XFS-1204M |
XFS-2201M XFS-2204M |
XFS-1234 | XFS-1204 XFS-1204M |
- | XFS-2204 XFS-2204M |
XFS-1204M | XFS-2204M |
主な仕様
| 機種 | XFS- 1201 |
XFS- 1201M |
XFS- 1205 |
XFS- 2201 |
XFS- 2201M |
XFS- 2205 |
XFS- 1204 |
XFS- 1204M |
XFS- 1234 |
XFS- 2204 |
XFS- 2204M |
|
| 計測流体 | 油系 (1) | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 |
| 水系（耐蝕性）(2) | 標準 | 標準 | 標準 | 標準 | 標準 | |||||||
| 着色 (3) | 標準 | 標準 | 標準 | 標準 | ||||||||
| （1）油系：ガソリン・灯油･軽油･重油･タービン油･ミッション油・潤滑油 など （2）水系(耐蝕性)：水･アルコール･薬液 など （3）着色：透明度の低い流体 など 過酸化水素水、メチルエチルケトン、苛性ソーダ（NaOH）などは計測できません。 |
||||||||||||
| 回転検出 | 光学式 | 標準 | 標準 | 標準 | 標準 | |||||||
| 光学式＋逆流補正 | 標準 | 標準 | 標準 | |||||||||
| 磁気式 | 標準 | 標準 | 標準 | 標準 | ||||||||
| 継手 | ホース継手 φ8 | 標準 | ||||||||||
| その他オプション | [各オプション] R1/8, R1/4, R3/8, Rp1/8, Rp1/4, Rp3/8 | |||||||||||
| 計測精度 | ±1.0%RD | |||||||||||
| 流量範囲 | 計測精度±1.0%RD | 0.6～120L/h | 2.0～300L/h | 0.6～120L/h | 2.0～300L/h | |||||||
| 公称パルスレート[mL/P.] | 0.1250 | 0.5000 | 0.03125 | 0.2500 | 1.0000 | 0.06250 | 0.1250 | 0.5000 | 0.03125 | 0.2500 | 1.0000 | |
| 最高使用圧力 | 2MPa | |||||||||||
| 使用温度範囲[℃] | −10～＋60 | −10～＋120 | −10～＋60 | −10～＋120 | −10～＋60 | −10～＋120 | −10～＋60 | −10～＋120 | ||||
| 保存温度範囲[℃] | −40～＋80 | |||||||||||
| 圧力損失/( )内流量時[kPa] | 2（45L/h） | 6（120L/h） | 2（45L/h） | 6（120L/h） | ||||||||
| 電源 | DC12V（9～15V） | |||||||||||
| 出力信号 | 電圧パルス（L=0V H=12V） | |||||||||||
| コネクタ | 5P.メタルコネクタ | |||||||||||
| 主要材質 | ハウジング | ADC-12 | SUS316 | |||||||||
| ギヤ | 特殊カーボン | |||||||||||
| シャフト | SUJ-2 | セラミック | ||||||||||
| Oリング | FKM | |||||||||||
| 反射板 | SUS316 | - | SUS316 | SUS316 | - | SUS316 | SUS316 | - | SUS316 | SUS316 | - | |

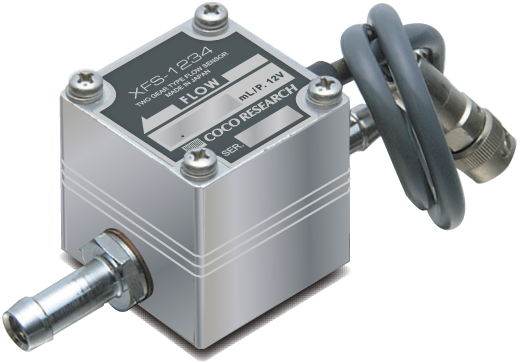

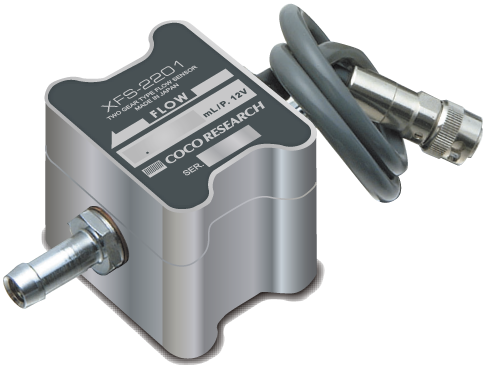

| 外観 | XFS-1201 |
XFS-1205 |
XFS-2201 |
XFS-2205 |
XFS-1204 |
XFS-1234 |
XFS-2204 |
|
性能曲線と圧力損失
| 器差 [%] |
 |
圧力損失 [kPa] |
点線：性能曲線 実線：圧力損失
|
||||||||||||||||
| 流量[L/h] | (注)XFS-1201代表値です |
関連製品 流量センサとセットで
流速（瞬時流量）の計測に >速度計一覧のページへ
流量（積算流量）の計測に >カウンタ・積算計一覧のページへ
