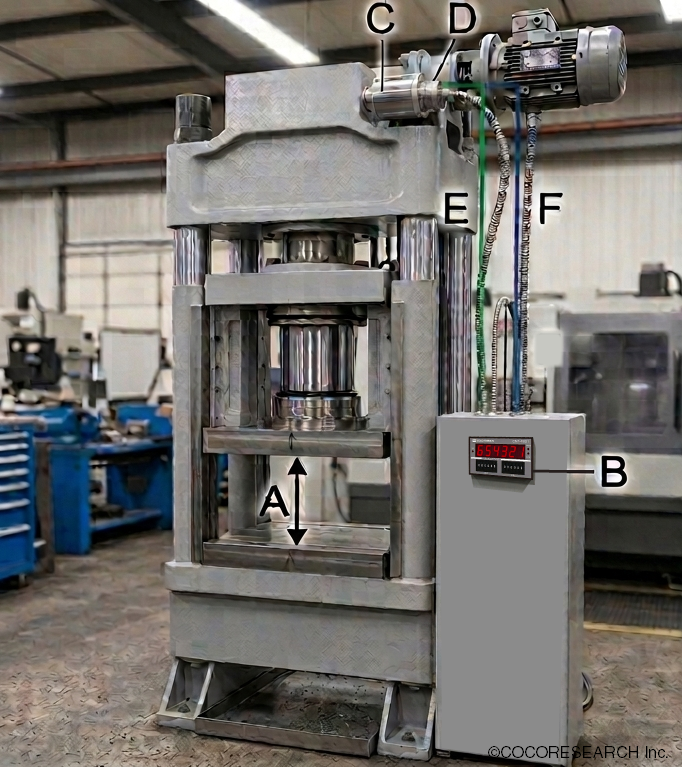

用途例　大型金属プレス機のダイハイト検出

A：ダイハイト

B：表示器（計測器）

C：モータ

D：エンコーダなど

E：パルス信号

F：モータ制御部へ警報出力

表示器例: CNT-4931

左右のダイヤルで、ダイハイトの警報値を設定/変更可能

計測器

計測器前面の数値ダイヤルを使い、現場でダイハイトを設定変更（CNT-4931）

ノイズに強いパルス信号で、駆動部と計測器が離れていても高精度計測（KAZ/SPD/PFC)

更新時間の早いアナログ出力・デジタル出力で、回転速度を表示・計測

Analog 0.1ms〜

Digital 1ms〜

独自のペリオマチック^TM演算の計測器で、スライドの挙動(速度)を動き出しから詳密に把握（SPD・PFC)

　>ペリオマチック^TMを詳しくみる

0.5ms(CNT)、0.1ms(SPD)、40ms(SPDL)更新のアナログ出力

1ms(SPD)、40ms(SPDL)更新のCAN通信

超低速でも高精度・高速応答、ペリオマチック^TM演算（SPD/PFC)

4逓倍計測機能

パルスカウンタ 48x96サイズ
CNT-4921
　製品ページへ　

前面数値ダイヤル
CNT-4931
　製品ページへ　

8桁表示・出力
CNT-4922
　製品ページへ　

■0.5ms更新の16bitアナログ出力
■RS-232C/RS-485/BCD出力など、多彩なオプション
■スケーリング機能
■前面の数値ダイヤルで、アラーム設定値を変更可能（CNT-4931）

速度/積算計[切替式]
48x96サイズ
SPD-4801
　製品ページへ　

■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
■前面ボタンで計測・設定(キーロック可能)
■USBでロギング/設定可能

24x48サイズ SPD-2401
　製品ページへ　

廉価版 SPDL-2401
　製品ページへ　

■CAN(1ms更新)とアナログ(0.1ms更新)、同時出力可能
（SPDLは40ms更新）
■USBでロギング/設定可能
■盤面取付タイプのほか、DINレール取付タイプもあり

瞬時積算計
48x96サイズ
PFC-4921
　製品ページへ　

■瞬時値(速度)と積算値(位置)を同時計測
■4逓倍計測機能
■1ms更新の16bitアナログ出力
■スケーリング機能
