周波数偏差出力のトルクセンサ・フレックス燃料の濃度センサなどに
・偏差周波数信号を出力するトルクセンサや、フレックスフューエルセンサなどに接続。
・中心周波数、定格トルク、定格周波数を任意設定し、トルク値やガソリンへのバイオエタノール燃料の混合濃度などを表示・出力します。
・CAN出力(1ms更新)、16bitアナログ出力(0.1ms更新)、アラーム出力などが可能です。[オプション]
・周波数偏差を%表示して、⊿F計測も可能です。
入力 周波数偏差出力タイプのセンサ |
||
トルクセンサ![]() |
フレックスフューエルセンサ![]() |
|
![]() |
||
入力パルス ・5Vロジック ・ゼロクロス ・12Vロジック |
||
センサ用電源 ・12V/5V/その他 |
![]() |
|
演算(トルク演算/周波数偏差) ・測定:ペリオマチックTMB ・移動平均 最大99 ・HOLD[現在値/最大値/最小値/変動幅最大値] ・ゼロシフト/スパンシフト/第2レンジ |
||
TQ-4801![]() |
![]() |
|
電源 ・DC12-30V ・AC100-240V |
設定 ・本体ボタン(前面) ・LINKSHIP(専用ソフト) ・外部設定器(PL-5A) |
|
出力 ・16bitアナログ ・アラーム ・CAN ・RS-485 ・Modbus ・USB |
|
PC![]() |
PLC![]() |
ロガー![]() |
オシロ![]() |
表示灯など![]() |
箱入れ・多CHなども可能 [カスタマイズ対応:ご相談ください]
>事例を見る |
CAN出力 1ms更新 [オプション]
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上
SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
16bitアナログ出力 0.1ms更新 [オプション]
分解能 50,000以上、フル/ゼロスケール設定、アナログ出力ゼロ調整
アラーム出力 1ms更新 [オプション] 1-4点
USB Type-C 1ms更新 [標準] データロギング・設定
入力 600μHz - 1MHz 入力分解能10.4ns
各種信号に対応 5Vロジック・ゼロクロス・NPNオープンコレクタ・12Vロジック・カスタマイズ信号
入力オプション 入力絶縁・ラインドライバ(1MHz以上もご相談ください)
調整もお好みで トリガレベル 0-9.99V・ヒステリシス・プルアップON/OFF
センサ電源 [オプション]5V・12V・その他の電圧
移動平均数 最大99
ローカット機能 設定値以下の速度で停止判定
追加制御入力[オプション]HOLD、ゼロシフトなど
(A)動作表示LED
(B)前面シートボタン
・[プログラムモード時] MODE・桁選択・数値設定・ENTER
・[計測モード時] スパンシフト・ゼロシフト
・キーロックなど
> LINKSHIPのページへ |
CSVロギング
設定値を比較・照合
設定値をPC保存・コピー
誤操作や設定ミス防止
設定の工数を削減
USB Type-C標準装備:設定・ロギング
用途例一覧へ> |
仕様を見る> | 型式表・オプション・価格> |
名称 | トルク演算計/周波数偏差計 | |||||||||||||||
型式 | TQ-4801 | |||||||||||||||
測定方式 | ぺリオマチックTMB方式(周期演算方式) | |||||||||||||||
入力部 | ||||||||||||||||
入力点数 | 1点 | |||||||||||||||
入力周波数範囲 | 0.0006Hz - 1.0MHz | |||||||||||||||
入力分解能 | 約10.4ns (96MHz) | |||||||||||||||
入力信号 | 汎用入力/ ラインドライバ入力(オプション選択) | |||||||||||||||
入力方式 | 単相信号 | |||||||||||||||
汎用入力タイプ | ||||||||||||||||
入力レベル・感度 |
|

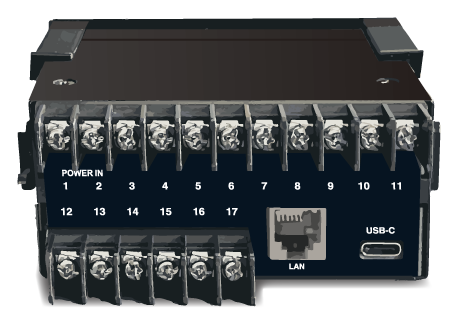

|||||||||||||||
入力パルス | 0.2μs以上(ヒステリシス小、中) / 0.3μs以上(ヒステリシス大) H、Lレベルとも | |||||||||||||||
入力抵抗 | 10kΩ: 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) 5kΩ: 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) |
|||||||||||||||
入力耐電圧 | ±30V ※汎用入力オプションは、入力と出力が非絶縁 |
|||||||||||||||
ラインドライバ入力タイプ(オプション) | ||||||||||||||||
入力信号 | ラインドライバ信号 | |||||||||||||||
入力耐電圧 | ±25V(差動電圧) | |||||||||||||||
推奨ラインドライバ | AM26LS31 相当 | |||||||||||||||
終端抵抗 | 300Ω(標準仕様) ※ラインドライバ入力オプションは、入力と出力が絶縁 |
|||||||||||||||
入力ローパスフィルタ | OFF/500Hz/5kHz/120kHz/800kHz | |||||||||||||||
トリガエッジ | 立ち下がりエッジ | |||||||||||||||
入力コネクタ | 端子台 7.62mm ピッチ M3 フリー端子ビス | |||||||||||||||
センサ用電源出力 | オプション:[H] DC+12V±5% 60mA max/ [L] DC +5V±5% 150mA max |
|||||||||||||||
演算部 | ||||||||||||||||
測定モード | カスタム(トルク計)/ 周波数計 / 周期計(秒単位のみ) | |||||||||||||||
演算レート | 入力周波数に対して、中心周波数、定格時偏差周波数、定格トルク、出力極性を設定 | |||||||||||||||
分周比 | 1 - 60000 | |||||||||||||||
出力移動平均 | 1 - 99 | |||||||||||||||
ダイナミック予測TM | 8段階 (連続予測、停止予測を含む) | |||||||||||||||
第2レンジ | 2種類の演算レートを設定 ※制御入力の機能割付けにより、第2レンジに切り替えて計測が可能 | |||||||||||||||
制御入力 | なし または1点 (型式による) [D2]オプションで2点追加 | |||||||||||||||
(設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト・スパンシフト・第2レンジ [ON論理] ノーマルオープン、ノーマルクローズ |
|||||||||||||||
(操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | |||||||||||||||
(データ通信) | 通信でコマンド制御可能(USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | |||||||||||||||
(応答動作) | 1ms - 1999msで設定可能 |
|||||||||||||||
表示部 | ||||||||||||||||
表示器(数値表示) | 6桁 7セグメント LED 文字高 14.2mm TQ-4801 赤色LED / TQ-4801-G 緑色LED (オプション) 表示範囲:-199999~999999 極性表示:逆回転時 -点灯 オーバー表示:OL ゼロ表示:リーディングゼロサプレス 表示更新時間:0.3 秒( 0.1 - 9.9 秒の範囲で設定可能) 表示精度:5ppm ±1デジット 23℃ |
|||||||||||||||
小数点位置 | 半固定 プログラムモードにて設定 0:□□□□□□ 1:□□□□□.□ - 4:□□.□□□□ | |||||||||||||||
表示器(インジケータ) 丸型 LED 4個 |
[IN] 入力動作表示で点灯 [RUN] 機能設定ON時点灯 [COMP1][COMP2] コンパレータ 出力 ON 時点灯(オプション) |
|||||||||||||||
USB通信部 | ||||||||||||||||
USB通信仕様 | USB2.0( USB 仮想 COM によるシリアルポート通信 230.4kbps) | |||||||||||||||
USB通信機能 | 設定値の書込・読込/測定値連続出力 | |||||||||||||||
出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
一般事項 | ||||||||||||||||
使用温湿度範囲 | -10℃~ +50℃ 35~85%RH (非結露) | |||||||||||||||
電源電圧 【機種を選択】 |
[AF] AC100-240V(最大定格 AC85-264V) 50/60Hz [DF] DC12-30V(最大定格 DC9-36V) 逆接保護あり |
|||||||||||||||
消費電力 | 3W以下 | |||||||||||||||
アイソレーション | 汎用入力タイプ : 電源/その他の入出力 ラインドライバ入力タイプ : 電源/周波数信号入力/その他の入出力 |
|||||||||||||||
耐電圧 | 上記アイソレーションの各端子間 DC500V 1分間 | |||||||||||||||
質量 | 約 340g |
|||||||||||||||
CANオプション | ||||||||||||||||
通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | |||||||||||||||
通信機能 | 設定値の書込・読込/測定値連続出力 | |||||||||||||||
設定項目 | CAN送信ID、CAN受信ID | |||||||||||||||
出力更新時間 | 1ms - 9999.9ms 0.1ms 単位で設定可 |
|||||||||||||||
RS-485オプション Modbus RTU対応もご相談ください | ||||||||||||||||
接続台数 | 32台(max) | |||||||||||||||
通信形式 | 2線式マルチドロップシリアル通信 | |||||||||||||||
通信方式 | 調歩同期式 | |||||||||||||||
通信規格 | RS-485 | |||||||||||||||
通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | |||||||||||||||
データ形式 | スタートビット 1bit/ ストップビット 1bit/ データ長 8bit/ パリティビット 無 | |||||||||||||||
通信コード | ASCII | |||||||||||||||
通信機能 | 設定値の書込・読込/測定値出力(要求コマンドに応答) |
|||||||||||||||
アナログ出力オプション | ||||||||||||||||
出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | |||||||||||||||
D/A変換方式 | DAC変換方式 | |||||||||||||||
出力分解能 | 16bit(50,000以上) | |||||||||||||||
負荷抵抗 | 電圧出力:4.7kΩ以上 電流出力:300Ω以下 | |||||||||||||||
出力精度 | 電圧出力:±0.1% of FS@23℃ 電流出力:±0.1% of FS@23℃ | |||||||||||||||
温度変動 | ±200ppm/℃ 以下 | |||||||||||||||
出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | |||||||||||||||
出力更新時間 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 |
|||||||||||||||
コンパレータ(アラーム・警報)出力オプション | ||||||||||||||||
設定方法 | プログラムモードにて設定 | |||||||||||||||
出力数 | 0 - 4点 機種選定条件による ラインドライバ入力かつ、アナログ出力部がコンパレータ出力タイプは1点 | |||||||||||||||
出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下/ [C1](1点)100Ω以下 |
|||||||||||||||
出力負荷電圧 | ピークAC/DC280V 100mA (抵抗負荷) ON抵抗 最大50Ω以下 | |||||||||||||||
出力論理 | 比較は極性付で行なう (マイナスより 0 が大)
|
|||||||||||||||
更新時間 | アナログ出力更新時間の設定による 応答時間 1ms (max) |
