レーザ変位センサを使用するメリットは何ですか？

非接触で計測できるため、対象物に傷をつけず、高温や微細な物体、複雑な形状にも対応可能です。また、ギアセンサなどが設置できない狭い場所でも計測できる利点があります。

往復運動のどのタイミングを速度として計測しますか？

レーザ変位センサから出力される電圧波形の1周期を1パルスとして計測します。SPDシリーズはトリガレベルを0-9Vまで柔軟に設定できるため、様々なセンサ出力に対応可能です。

PAGE
TOPへ

往復運動の速度計測　レーザ変位センサ使用

往復運動の速度を、レーザ変位センサ（電圧出力タイプ）を使用して計測します。

レーザセンサを使用するため、非接触かつ、狭い場所でも計測できます。

速度計はトリガレベルを調整でき、さまざまなセンサに対応します。

概要

往復運動のストローク量に対応するレーザ変位センサと、速度計（SPD-4801など）を使用します。

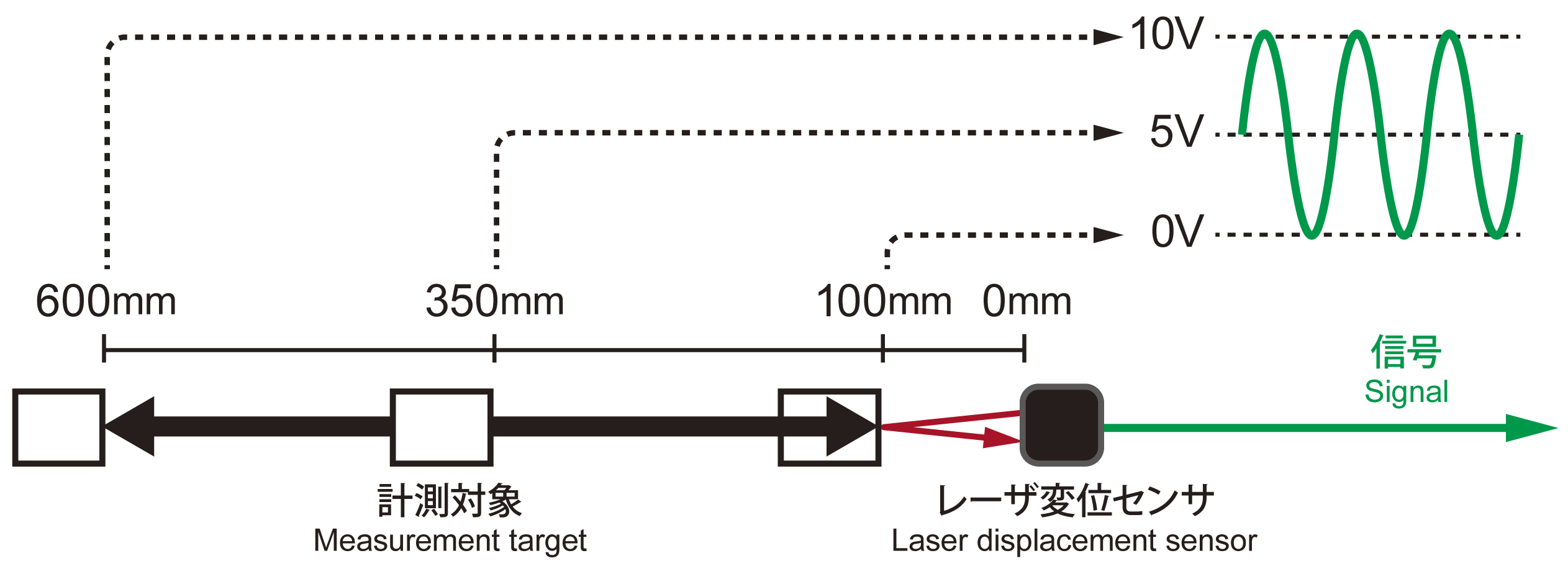

センサは、計測対象との距離に応じた電圧信号を出力し、下記の場合、100mmで0V、600mmで10V出力します。
計測器は、往復で発生する入力波形の1周期を1パルスとして、速度を計測します。

紹介動画（デモ）

*この動画には音声はありません

速度計測

計測器・信号変換器

速度/積算計[切替式]
SPD-4801

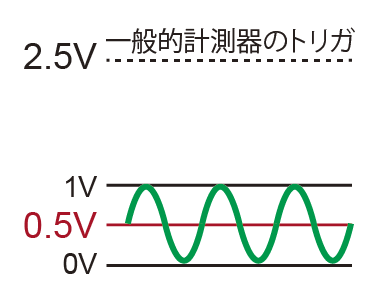

トリガレベル（しきい値）：
一般的な計測器では2.5Vが多いですが、
SPDシリーズは0-9Vまで、10mV単位で設定可能

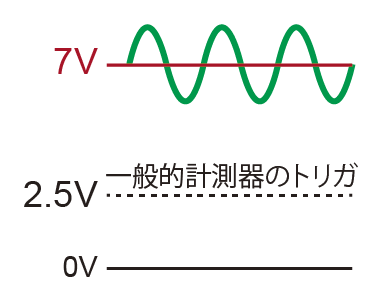

	や		なども入力可能
しきい値 0.5V		しきい値 7V

計測でできること

高精度・高速応答 (速度計)

独自の演算ペリオマチック^TMで、超低速から高速まで高精度。速度の急変動にも高速で追従

ペリオマチック^TMとは

測定値をCAN出力 (速度計)

CAN連続出力機能
測定値をデジタル値で容易に取得 *機種による

出力更新　最速1ms更新

SAE J1939（DLC8バイト以下）などの対応例あり *ご相談ください

測定値をアナログ出力 (速度計)

出力更新　最速0.1ms～

出力信号（注文時に指定）

0-10V

0-5V

±10V

±5V

4-20mA

フルスケール値を設定可能

警報/アラーム出力 (速度計)
指定速度以上／以下で出力

狭い環境でも計測（レーザ変位センサ）
ギアセンサなどが入らない所でも計測可能

非接触で計測（レーザ変位センサ）

計測対象に触れないため傷や変形がない

高温、微細、複雑な形状の物にも対応

プローブの摩耗がなく、長期に安定した測定が可能

選定ポイント（速度計）

多彩なトリガレベル(しきい値)：
一般的な計測器では2.5Vが多いですが、SPDは0-9Vまで10mV単位で設定可能。さまざまなセンサに対応します

	や		なども入力可能
しきい値 0.5V		しきい値 7V

独自のペリオマチック^TM

ペリオマチック^TMとは

更新が速い、アナログ出力

0-10V

0-5V

±10V

±5V

4-20mA

最速1ms更新のCAN出力
