*1: 出力はオプション(USBのみ標準)

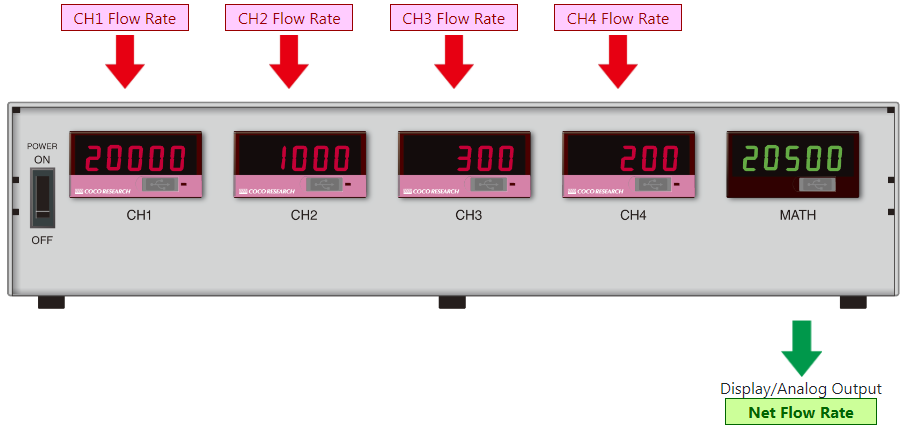

・CHごとに、入出力値を任意にスケーリング可能
・アナログ出力 最速0.1ms更新
・CAN出力 最速1ms更新

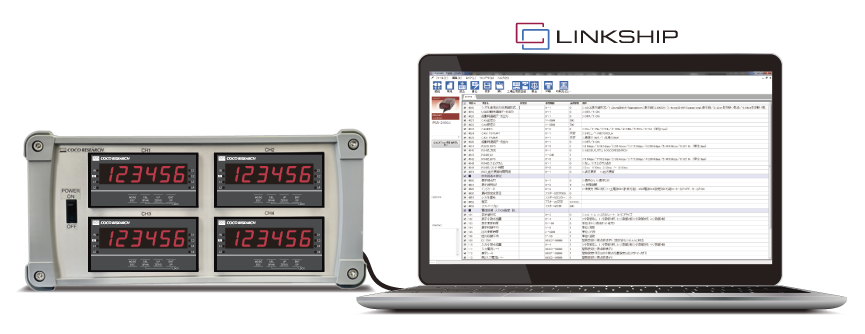

・専用の無償ソフトLINKSHIPで、4台を簡単設定
・設定切替で、位置・角度・積算計測・カウンタ用途にも
・箱入れ品としての校正や、書類発行も可能*2
*2: 校正書類などを発行できない場合もあります

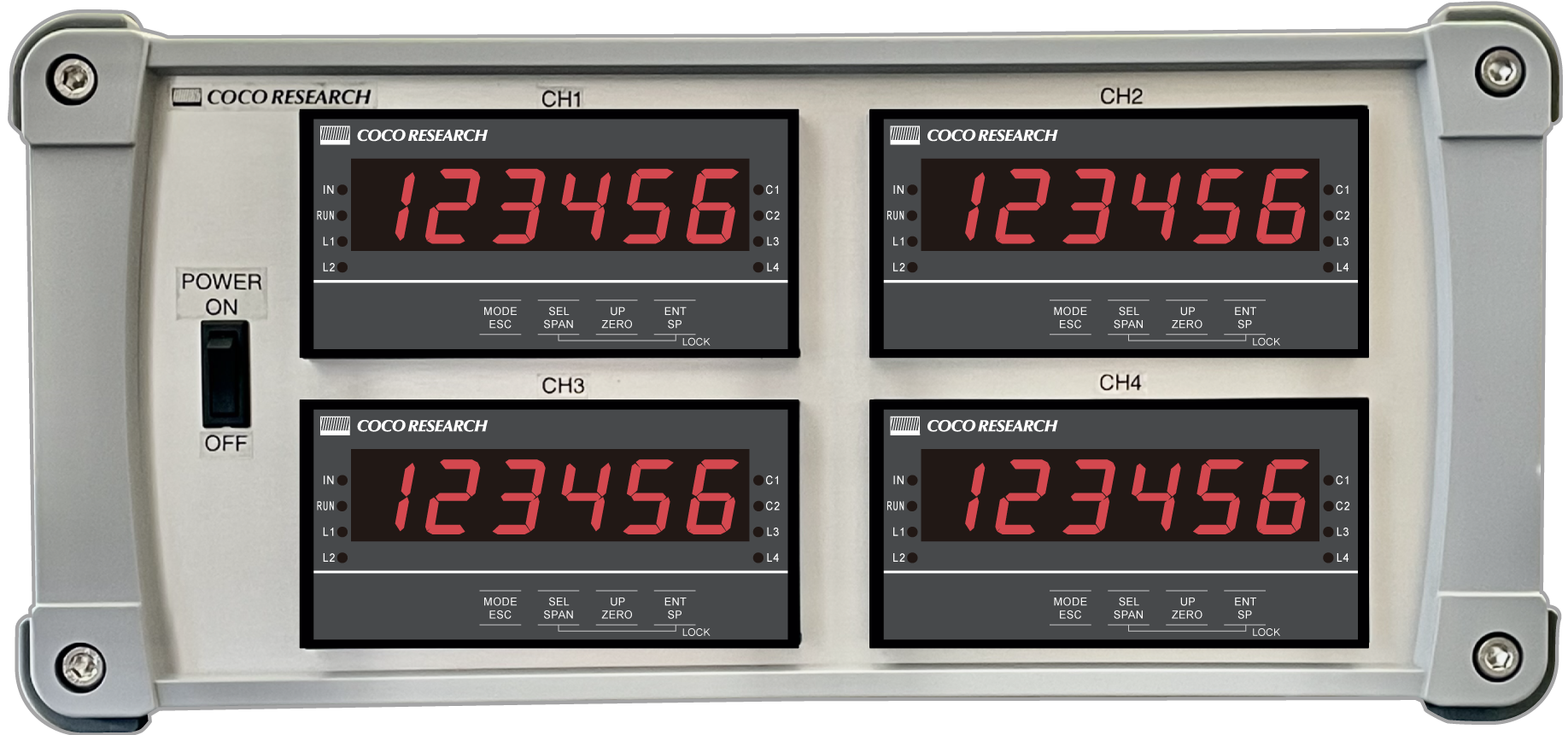

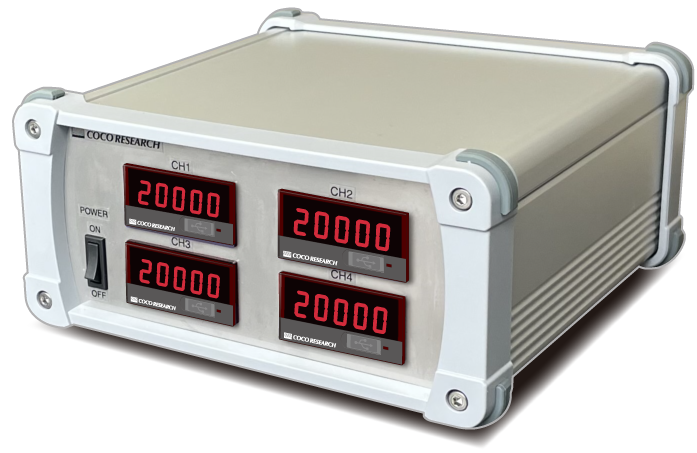

SPD-4801(48x96サイズ)4台タイプ
【お問合せ番号】BX1065 【外寸】W300 H140 D93* |

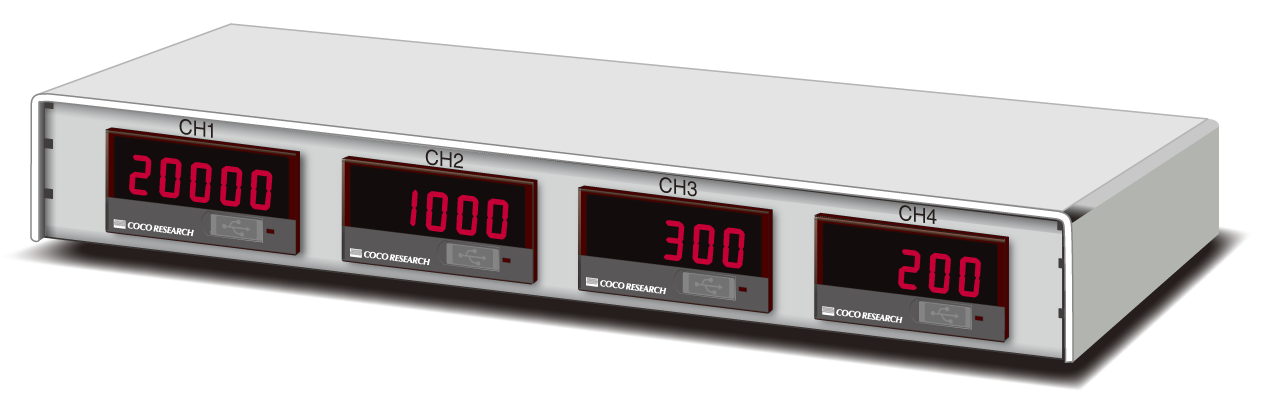

SPD-2401(24x48サイズ)4台タイプ
![]() 【お問合せ番号】BX1028 【外寸】W257 H35 D84* |

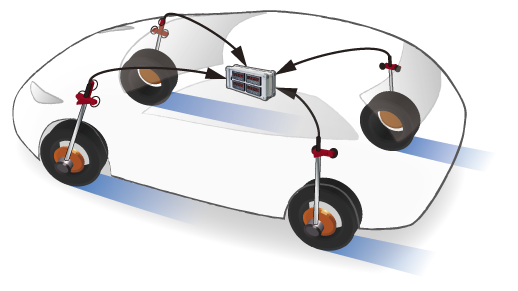

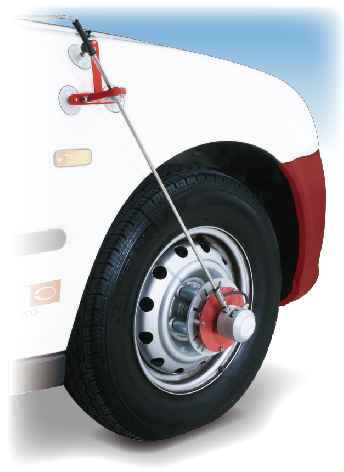

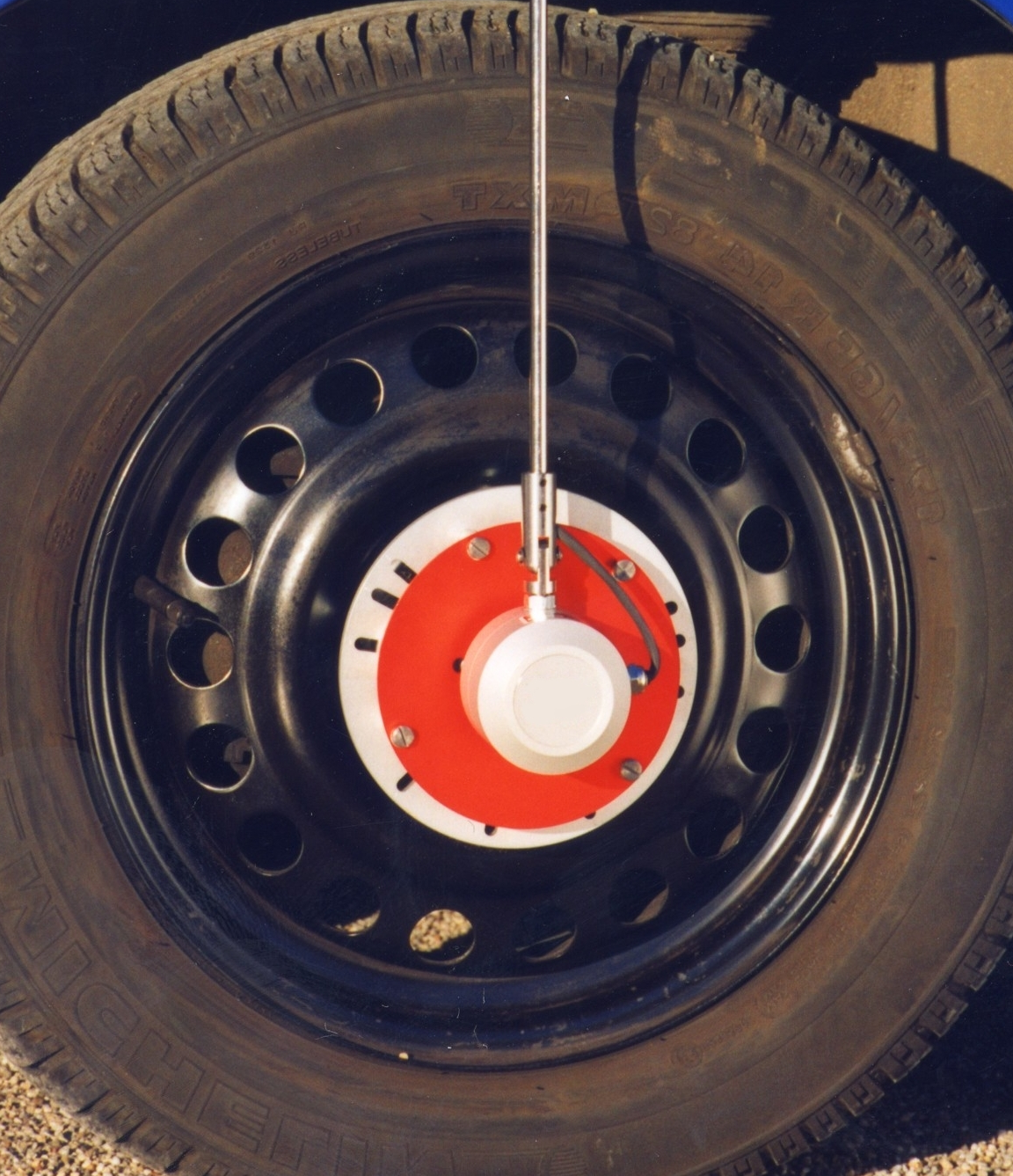

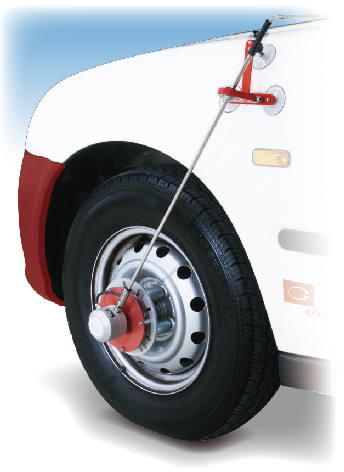

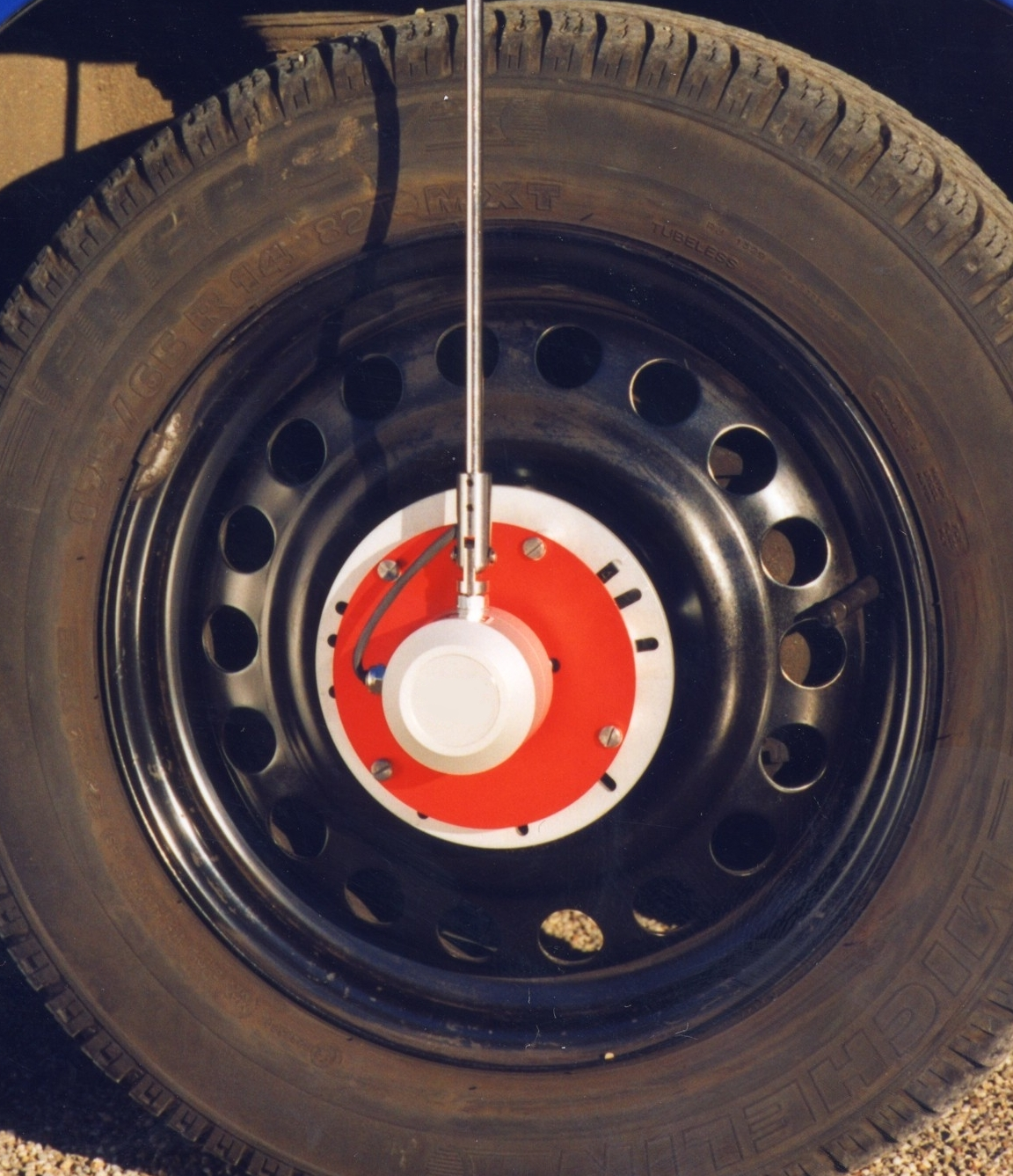

CH1/LF(左前輪)![]() |
CH2/RF(右前輪)![]() |
CH3/LR(左後輪)![]() |
CH4/RR(右後輪)![]() |
|||||
|
|
|
|
|||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() ![]() ![]() ![]() |
4CH出力 CANアナログ アラーム RS-485 USB イーサネット など |





| ご相談ください |
| 速度 [周波数パルス] |
| トルク [周波数パルス] |
| 流量・流速 |
| 角度・位置・変位・積算 |
| 電流 |
| 電圧 |
| 温度 |
| 抵抗 |
3線配線でBCDに比べ配線を大幅削減
強力なエラー検出システムでノイズに強く、安全性向上
| SAE J1939 (DLC8バイト以下) カスタマイズ例あり そのほかのカスタマイズもご相談ください |
RS-485、イーサネット*1 (LAN) [オプション]
*1:イーサネットはSPD-4801のみ対応
USB Type-C 1ms更新 [標準] データロギング・設定
分解能 50,000以上、フル/ゼロスケール設定、アナログ出力ゼロ調整
アナログの2出力も可能 [オプション]
アナログの2出力オプションもご用意。例:0-10Vと4-20mA出力
アラーム出力 1ms更新 [オプション] 1-4点
| 5Vロジック |
| ゼロクロス |
| NPNオープンコレクタ |
| 12Vロジック |
| カスタマイズ信号 |
| 入力絶縁 |
| A/B相入力 |
| ラインドライバ |
| トリガレベル 0-9.99V |
| ヒステリシス |
| プルアップON/OFF |
| 5V |
| 12V |
| その他の電圧 |
| 多彩なトリガレベル(しきい値)
一般的な計測器では2.5Vが多いですが、SPDは0-9Vまで10mV単位で設定可能。
|

| > LINKSHIPのページへ |







SPD-4801(48x96 DINサイズ)4台タイプ ![]() |
SPD-24/SPDL-24(24x48 DINサイズ)4台タイプ ![]() *SPDL-24の4個箱入れタイプは、表示器下部がピンク色となります |
SPD-24/SPDL-24 4台タイプ ![]() |
共通の特長
・16bitアナログ出力と、CANが同時出力可能 [オプション]
SPD-480148x96サイズ アナログ出力 0.1-9999.9ms更新 デジタル通信 1-9999ms更新 電源 AC100-240/DC9.6-30V 表示器 6桁 緑LED版もあり パネル部寸法 W96, H48 前面設定ボタン |
| 型式 | SPD-4801 | |||||||||||||||
| 測定方式 | ぺリオマチックTMB方式(周期演算方式) | |||||||||||||||
| 入力部 | ||||||||||||||||
| 入力点数 | 1点 | |||||||||||||||
| 入力範囲 | 0.0006Hz - 1.0MHz | |||||||||||||||
| 入力分解能 | 約10.4ns (96MHz) | |||||||||||||||
| 入力信号 | 5Vロジック、ゼロクロス、NPNオープンコレクタ、12Vロジック、入力カスタマイズ信号 | |||||||||||||||
| 入力方式 | 単相信号 2相信号(方向信号、UP/DOWN信号) | |||||||||||||||
| 汎用入力タイプ | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上(ヒステリシス小、中) / 0.3μs以上(ヒステリシス大) H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ: 5Vロジック、ゼロクロス、NPNオープンコレクタ、入力カスタマイズ信号 (トリガレベル4.7V以下) 5kΩ: 12Vロジック、入力カスタマイズ信号(トリガレベル4.71V以上) |
|||||||||||||||
| 入力耐電圧 | ±30V ※汎用入力オプションは、入力と出力が非絶縁 |
|||||||||||||||
| ラインドライバ入力タイプ(オプション) | ||||||||||||||||
| 入力信号 | ラインドライバ信号 | |||||||||||||||
| 入力耐電圧 | ±25V(差動電圧) | |||||||||||||||
| 推奨ラインドライバ | AM26LS31 相当 | |||||||||||||||
| 終端抵抗 | 300Ω(標準仕様) ※ラインドライバ入力オプションは、入力と出力が絶縁 |
|||||||||||||||
| 2相(AB相)入力タイプ(オプション)単相と2相(A/B)信号を切替可能。 単相入力時、入力レベル、トリガレベル他は2相信号に準じます | ||||||||||||||||
| 入力レベル・感度 |
|
|||||||||||||||
| 入力パルス | 0.2μs以上 H、Lレベルとも | |||||||||||||||
| 入力抵抗 | 10kΩ | |||||||||||||||
| 入力耐電圧 | ±30V | |||||||||||||||
| 各入力の共通事項 | ||||||||||||||||
| 入力ローパスフィルタ | OFF/500Hz/5kHz/120kHz/800kHz | |||||||||||||||
| トリガ | 立ち下がりエッジ | |||||||||||||||
| コネクタ | 端子台 7.62mmピッチ M3フリー端子ビス | |||||||||||||||
| センサ用電源出力 | オプション:[H] DC+12V±5% 60mA max/ [L] DC +5V±5% 150mA max | |||||||||||||||
| 演算部 | ||||||||||||||||
| 測定モード | 速度計 / 周波数計 / 周期計(秒単位のみ) / 積算計 [切替式] | |||||||||||||||
| 演算レート | 入力周波数に対し、基準パルス数、基準変化量、速度単位時間を設定 | |||||||||||||||
| 分周比 | 1 - 60000 | |||||||||||||||
| 移動平均 | 1 - 99 | |||||||||||||||
| ダイナミック予測TM | 8段階 (連続予測、停止予測を含む) | |||||||||||||||
| 制御入力 | なし または1点 (型式による) [D2]オプションで2点追加 | |||||||||||||||
| (設定内容) | 制御入力(CTL)ごとに機能を設定し、外部から制御 [機能] ホールド(現在値・最大値・最小値・変動幅最大値)、ゼロシフト(積算)・スパンシフト(積算)・積算停止、開始 [ON論理] ノーマルオープン、ノーマルクローズ |
|||||||||||||||
| (操作方法) | 制御入力(CTL*)端子(ON論理)を、GNDに短絡(開放)でON、開放(短絡)で設定内容が反映 | |||||||||||||||
| (データ通信) | 通信でコマンド制御可能(USB、CAN、RS-485) *通信で設定したコマンドは端子入力では解除不可。必ずリセット実行が必要です | |||||||||||||||
| ローカット機能 | 設定値以下の速度で停止判定 | |||||||||||||||
| 表示部 | ||||||||||||||||
| 表示器(数値表示) | 6桁 7セグメント LED 文字高 14.2mm SPD-4801 赤色LED / SPD-4801-G 緑色LED (オプション) 表示範囲:-199999〜999999 極性表示:逆回転時 −点灯 オーバー表示:OL ゼロ表示:リーディングゼロサプレス 表示更新:0.3 秒( 0.1 - 9.9 秒で設定) 表示精度:20ppm±1digit |
|||||||||||||||
| 小数点位置 | 半固定 プログラムモードにて設定 0:□□□□□□ 1:□□□□□.□ - 4:□□.□□□□ | |||||||||||||||
| インジケータ 丸型LED4個 |
[IN] 入力動作表示で点灯 [RUN] 機能設定ON時点灯 [COMP1][COMP2] コンパレータ 出力 ON 時点灯(オプション) |
|||||||||||||||
| USB通信部 | ||||||||||||||||
| 通信仕様 | USB2.0( USB 仮想 COM によるシリアルポート通信 230.4kbps) | |||||||||||||||
| 通信機能 | 設定値の書込・読込/測定値連続出力 | |||||||||||||||
| 出力更新 | 1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
| 一般事項 | ||||||||||||||||
| 使用温湿度 | -10℃〜 +50℃ 35〜85%RH (非結露) | |||||||||||||||
| 電源電圧 【機種を選択】 |
[AF] AC100-240V(最大定格 AC85-264V) 50/60Hz [DF] DC9.6-30V(最大定格 DC9-36V) 逆接保護あり |
|||||||||||||||
| 消費電力 | 3W以下 | |||||||||||||||
| アイソレーション | 電源/その他の入出力 | |||||||||||||||
| 耐電圧 | 電源/その他の入出力 : 各端子間 DC500V 1分間 | |||||||||||||||
| 質量 | 約 340g | |||||||||||||||
| CANオプション | ||||||||||||||||
| 通信仕様 | CAN2.0B 10 k / 20 k / 50 k / 100 k / 250 k / 500 k / 1M bps フォーマット(INTEL/MOTOROLA)・フレーム(11bit/29bit) | |||||||||||||||
| 通信機能 | 設定値の書込・読込/測定値連続出力 | |||||||||||||||
| 設定項目 | CAN送信ID、CAN受信ID | |||||||||||||||
| 出力更新 | 1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
| RS-485オプション Modbus RTU対応もご相談ください | ||||||||||||||||
| 接続台数 | 32台(max) | |||||||||||||||
| 通信形式 | 2線式マルチドロップシリアル通信 | |||||||||||||||
| 通信方式 | 調歩同期式 | |||||||||||||||
| 通信規格 | RS-485 | |||||||||||||||
| 通信速度 | 9600bps / 19200bps / 38400bps プログラムモードにて設定 | |||||||||||||||
| データ形式 | スタートビット 1bit/ ストップビット 1bit/ データ長 8bit/ パリティビット 無 | |||||||||||||||
| 通信コード | ASCII | |||||||||||||||
| 通信機能 | 設定値の書込・読込/測定値出力(要求コマンドに応答) | |||||||||||||||
| アナログ出力オプション | ||||||||||||||||
| 出力信号 | [E1] 0 - 10V [E5] 0 - 5V [R1] ±10V [R5] ±5V [I1] 4 - 20mA 【機種を選択】 | |||||||||||||||
| D/A変換方式 | DAC変換方式 | |||||||||||||||
| 出力分解能 | 16bit(50,000以上) | |||||||||||||||
| 負荷抵抗 | 電圧出力:4.7kΩ以上 電流出力:300Ω以下 | |||||||||||||||
| 出力精度 | 電圧出力:±0.1% of FS@23℃ 電流出力:±0.1% of FS@23℃ | |||||||||||||||
| 温度変動 | ±200ppm/℃ 以下 | |||||||||||||||
| 出力スケーリング | フルスケール、ゼロスケール設定により任意のスケーリング可能 | |||||||||||||||
| 出力更新 | 0.1ms - 9999.9ms 0.1ms 単位で設定可 | |||||||||||||||
| 入出力遅延時間 | 出力更新時間 +アナログ 立ち上がり時間 150μs以下 | |||||||||||||||
| コンパレータ(アラーム・警報)出力オプション | ||||||||||||||||
| 設定方法 | プログラムモードにて設定 | |||||||||||||||
| 出力数 | 0 - 4点 機種選定条件による ラインドライバ入力かつ、アナログ出力部がコンパレータ出力タイプは1点 | |||||||||||||||
| 出力形態 | 絶縁型無接点出力(フォトモスリレー) 極性なし コンパレータ動作条件がONの時、COMP-COM間の抵抗値 [C2](2点)50Ω以下/ [C1](1点)100Ω以下 |
|||||||||||||||
| 負荷電圧 | ピークAC/DC280V 100mA (抵抗負荷) ON抵抗 最大50Ω以下 | |||||||||||||||
| 出力論理 | 極性付で比較 (マイナスより 0 が大)
|
|||||||||||||||
| 更新時間 | アナログ出力更新時間の設定による/応答時間 1ms (max) | |||||||||||||||
| Ethenet 通信オプション | ||||||||||||||||
| コネクタ | RJ-45 (ネットワークインターフェース) Lantronix 社XPort | |||||||||||||||
| インターフェース | 100BASE-TX/10BASE-T(自動認識) 伝送速度規格:カテゴリー5/カテゴリー4 |
|||||||||||||||
| 通信仕様 | プロトコルTCP/IP 方式 Telnet 通信接続 | |||||||||||||||
| 出力更新 | USB通信に準じる 1 - 9999ms | |||||||||||||||
| 伝送互換 | DIX Ethernet Version2.0 IEEE 802.3 | |||||||||||||||
| LED 表示 | 100BASE-TX/10BASE-T | |||||||||||||||
| Link/Activity 表示 | 全2 重/半2重 (SSL/TLS やSSH などで暗号化された通信網はTelnet対処不可) | |||||||||||||||
