ベアリングの回転監視・恒温槽試験

恒温槽内でベアリングの回転数や回転速度を確認し、異常な回転低下や上昇・停止時にはアラーム出力します。

概要

恒温槽

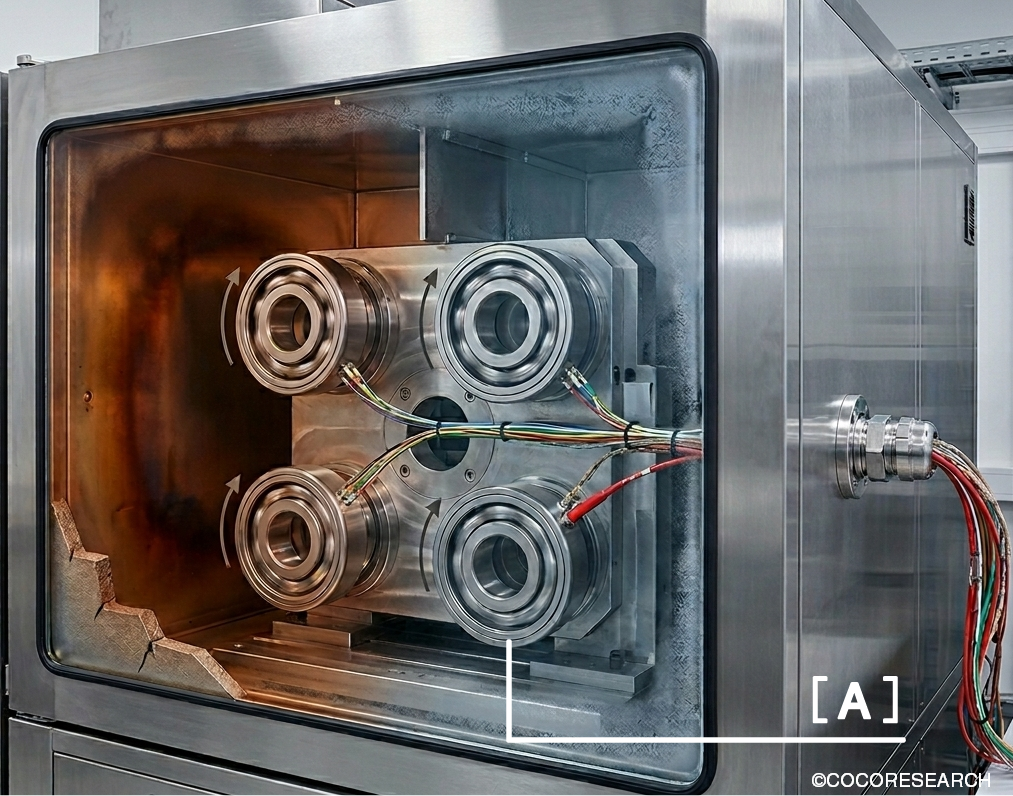

[A} ベアリング

パルス信号

速度/積算計[切替式]
SPDシリーズ 4台
[箱入れカスタマイズ例]

アナログ
アラーム
RS-485
CAN
USBなど

PC、PLC、ロガー、オシロ、表示灯など

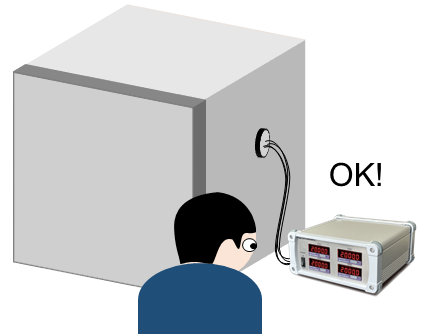

恒温槽を開けずに回転計測・異常確認

本事例でできること

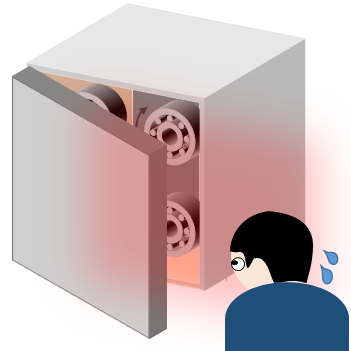

従来は、確認のたびに恒温槽を開ける必要があり、長期試験での手間が面倒なうえ、開閉時に槽内の温度が変動していましたが、
本事例では、恒温槽を開けずに確認でき、槽内の温度変化も低減できます。

従来
・確認のたび恒温槽を開けて目視・長期試験での開閉と確認が面倒・開閉のたび槽内温度が変動する

本事例
・確認時に、恒温槽を開けずに済む・巡回で、ひと目で確認できる・開閉による槽内温度の変動を低減

ベアリングの回転数計測

複数の試料を同時に計測し、動作やバラつきなどを確認します

アラート設定

回転が異常に上昇/下降/停止した場合、アラートを発生させます

ログの管理

回転数の履歴を記録し、異常時の原因分析に役立てます

計測器・信号変換器

■アナログ出力は、0-10V、0-5V、±10V、±5V、 4-20mAから選択可能（オプション・注文時に指定）
　出力更新は最速0.1ms（SPD）。フルスケール値も設定できます

■指定の回転数を超えるとアラーム（警報）信号を出力可能（オプション）

■回転速度と、回転数の計測に対応（切替式：同時計測は不可）

■測定データをCAN出力（オプション）

■0Hzから計測

*回転検出用センサは、お客さまにてご用意ください

カスタマイズ対応（箱入れ）

■複数の計測器を箱入れできます

■計測器の種類や台数、コネクタなどをご指定可能

■箱入れ品として、校正や書類発行も可能

選定ポイント

計測器・信号変換器

■超低速回転にも強い独自のペリオマチック^TM演算（SPD）。超低速から高速まで高精度。急変化・急停止にも追従します

ペリオマチック^TMとは

■回転速度・温度・電流・電圧・抵抗・トルク・CANなど多彩な製品

■更新時間が早い、アナログ出力（オプション）

■最速1ms更新、CAN出力（オプション）

■長距離伝送時のノイズに強い、ラインドライバ入力対応（オプション）

製品紹介

　全製品一覧へ　

　速度計一覧へ　

　F/Vコンバータ一覧へ　

速度/積算計[切替式]
48x98サイズ
SPD-4801

■速度計、周波数計、回転計、流量計、積算計などに使える、速度/積算計[切替式]
■16bitアナログ(0.1ms)とCAN(1ms)が同時出力可能
■アナログ2出力や、イーサネットオプションもご用意
■独自のペリオマチック^TMで超低速から高速回転まで、高精度・高速応答
■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能
■前面ボタンで設定や計測動作が可能
■無償の専用ソフトLINKSHIPで設定や管理が簡単

速度/積算計[切替式]
24x48サイズ
SPD-24シリーズ

廉価版
SPDL-24シリーズ

■速度計、周波数計、回転計、流量計、積算計などに使える、速度/積算計[切替式]
■16bitアナログ(0.1ms)とCAN(1ms)が同時出力可能
　*SPDLは40ms更新
■独自のペリオマチック^TMで超低速から高速回転まで、高精度・高速応答
■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能
■パネル取付やDINレール取付、持ち運びなど、多彩な使用に対応
■無償の専用ソフトLINKSHIPで設定や管理が簡単

ポケッタブル
速度/積算計[切替式]
SPD-HD

■速度計、周波数計、回転計、流量計、積算計などに使える、速度/積算計[切替式]
■出荷/性能検査、設備点検、動作確認など現場で使える、ハンディタイプ
■16bitアナログ(0.1ms)とCAN(1ms)が同時出力可能
■電源2WAY：単3乾電池4本／付属ACアダプタ
■独自のペリオマチック^TMで超低速から高速回転まで、高精度・高速応答
■トリガレベル、ヒステリシス、プルアップ、ローパスフィルタを調整・設定可能
■設定3WAY：本体ボタン／PC＋ソフト／外部設定器
■独自の格納式BNCや端子台など、えらべるコネクタ
